电动球阀

Q941F电动不锈钢球阀

Q941F电动不锈钢球阀概述：
Q941F/PPL型不锈钢电动球阀公称通径：15-300mm,公称压力：1.0-6.4Mpa。适用于≦180℃的水、蒸汽、油品、硝酸类、醋酸类等流体介质中。广泛应用于食品、环保、轻工、石油、造纸、化工、电力等行业的自动化流体控制系统中。执行器采用精小型电动执行器，质量可靠，整体重量轻，价格为同行业电动球阀的1/3，是国家建设部自动化流体控制领域重点推荐产品。该球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3、阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
Q941F/PPL型不锈钢电动球阀是一种转角为90°的旋转类阀门,密封性能优良,流量系数大,流阻系数小,结构简单,使用寿命长,便于维修。配用电缸式执行机构。产品广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。

Q941F电动不锈钢球阀相关技术参数：

SP系列精小型电动执行机构技术参数		阀体参数
电源	AC110、220、380V/DC24	公称通径	DN15-300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6、2.5、4.0、6.4
适用温度	0～80℃	连接标准	法兰按JB/T79.2-94
动作范围	0～90°、0～360°	阀体材料	WCB、ZG1Cr18Ni9Ti、CF3M等
动作时间	9秒/15秒/30秒/60秒	填　　料	F46、PTFE、PPL、石墨填料等
任选功能	开关型、无源触点型、阀位信号反馈型、智能调节型等	使用温度	PTFE/F46密封面≦180℃、PPL密封面≦300℃
手动操作	附带手柄操作	阀芯形式	O形球体或V型半球体
保护装置	带过热保护及过载保护	流量特性	快开特性或近似直线特性
防护等级	IP-67(防爆外壳:ExdⅡ BT4)
输入信号	输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

型号：	Q941F	口径：	DN15-DN300
压力：	1.6MPA	材质：	1Cr18Ni9Ti

Q941F主要性能规范 Capability Criterion

型号	公称压力PN(MPa)	试验压力ps(MPa)			适用温度(℃)	适用介质
型号	公称压力PN(MPa)	壳体	密封(液)	密封(气)	适用温度(℃)	适用介质
Q941F-16C	1.6	2.4	1.76	0.6	聚四氟乙烯 ≤150 增强聚四氟乙烯≤180 金属镶嵌封位聚苯≤200	水、油品等
Q941F-25C	2.5	3.75	2.75
Q941F-40C	4.0	6.0	4.4
Q941F-16P	1.6	2.4	1.76			硝酸类
Q941F-25P	2.5	3.75	2.75
Q941F-40P	4.0	6.0	4.4
Q941F-16R	1.6	2.4	1.76			醋酸类
Q941F-25R	2.5	3.75	2.75
Q941F-40R	4.0	6.0	4.4

Q941F主要零件材料

零件名称	阀体、侧体	球体、阀杆	填料	密封圈
Q941F-16C Q941F-25C Q941F-40C	WCB	2Cr13	聚四氟乙烯或柔性石墨	聚四氟乙烯、增强聚四氟乙烯、对位聚苯
Q941F-16P Q941F-25P Q941F-40P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941F-16R Q941F-25R Q941F-40R	ZG0Cr18Ni12Mo2Ti	0Cr18Ni12Mo2Ti

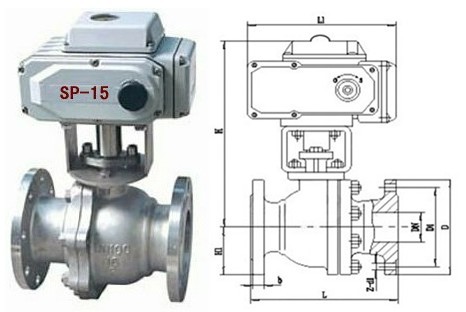

Q941F-1.6MPa主要外型尺寸 Main outer Size

PN1.6(MPa)
通径(DN)	L	D	D1	D2	b	H	Z-d	重量	驱动装置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	140	115	85	65	14	360	4-14	8	LQ51
32	165	135	100	78	15	386	4-18	13	LQ5-1
40	180	145	110	85	16	394	4-18	17	LQ5-1
50	200	160	125	100	16	472	4-18	25	Q10-6 3/4
65	220	180	145	120	18	486	4-18	60	Q10-6 3/4
80	250	195	160	135	20	579	8-18	65	Q30-6 3/4
100	280	215	180	155	20	595	8-18	75	Q30-6 3/4
125	320	245	210	185	22	650	8-18	97	Q60-4 3/4
150	360	280	240	210	24	739	8-23	162	Q120-2 3/4
200	400	335	295	265	26	799	12-23	226	Q120-2 3/4
250	533	406	362	324	30	890	12-25	-	-
300	610	483	432	381	32	940	12-25	-	-

Q941F-2.5MPa主要外型尺寸 Main outer Size

PN2.5(MPa)
通径(DN)	L	D	D1	D2	b	H	Z-d	重量	驱动装置
15	130	95	65	45	14	352	4-14	-	LQ51
20	130	105	75	55	14	355	4-14	-	LQ51
25	165	115	85	65	16	360	4-14	8	LQ51
32	178	135	100	78	18	386	4-18	13	LQ5-1
40	190	145	110	85	18	394	4-18	17	LQ5-1
50	216	160	125	100	20	472	4-18	25	Q10-6 3/4
65	241	180	145	120	22	486	8-18	60	Q10-6 3/4
80	283	195	160	135	22	579	8-18	65	Q30-6 3/4
100	305	230	190	160	24	595	8-23	122	Q30-6 3/4
125	381	270	220	188	28	650	8-25	-	Q60-4 3/4
150	403	300	250	218	30	760	8-25	170	Q120-4 3/4
200	502	360	310	278	34	-	12-25	-	Q200

Q941F-4.0MPa主要外型尺寸 Main outer Size

PN4.0(MPa)
通径(DN)	L	D	D1	D2	D6	b	f	H	Z-d	重量	驱动装置
15	140	95	65	45	40	16	4	325	4-14	-	LQ5-1
20	152	105	75	55	51	16	4	354	4-14	-	LQ5-1
25	165	115	85	65	58	16	4	360	4-14	-	LQ5-1
32	180	135	100	78	66	18	4	386	4-18	-	LQ5-1
40	200	145	110	85	76	18	4	394	4-18	-	LQ5-1
50	220	170	125	100	88	20	4	472	4-18	17	Q10-6 3/4
65	250	180	145	120	110	22	4	599	8-18	55	Q30-6 3/4
80	280	195	160	135	121	22	4	579	8-18	60	Q30-6 3/4
100	320	230	190	160	150	24	4.5	632	8-23	70	Q60-4 3/4
125	400	280	220	188	176	28	4.5	710	8-25	122	Q120-2 3/4
150	403	300	250	218	204	30	4.5	760	8-25	-	Q120-2 3/4
200	550	375	320	282	260	38	4.5	-	12-30	170	Q200
