电动球阀

Q911F不锈钢三片式电动球阀

一、不锈钢三片式电动球阀阀门特性：

型号：Q911F电动球阀

生产成三片式方便需要经常维修的设备插入。
端口：内螺纹 UNI/ISO7/1 Rp; 承插焊接和对接焊。
工作温度: -20℃ 至+160℃
工作压力: 见图.
流体范围：空气、水、气体、石油和石化产品、腐蚀性介质。

产品说明：

Q911F电动三片式球阀内螺纹连接球阀及对焊连接球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品特点：1、阀门结构简单、体积小、重量轻、流阻小、节能效果好，介质流过该阀时，相当于流过一段直通的管道，此流体阻最小。 2、流体进、出该阀方向可任意选择，具有双向作用。3、本公司的阀门连接方式有：内螺纹、法兰、对焊、插焊、快装等！其安装有，水平管道，垂直管道均可安装等。 4、操作方便，开关迅速，手柄操作只需转动90度即可实现开关。气动，电动可任意调动。5、防渗漏效果极佳，具开关寿命可高出其他设备5-10倍。

广泛使用于石油、化工、冶金、造纸、制药、电镀等行业。

电压：DC24V、AC24V、AC110V、AC220V、AC380V。

二、主要零部件材料

阀门材料
1) 轴 Shaft	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
3) 压紧环型螺母 Gland nut ring	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
4) 顶部密封环至p tight ring	聚四氯乙烯 P.T.F.E.
5) O环 O-Ring	氟橡胶 VITON
6) 垫圈 Washer	聚四氯乙烯 P.T.F.E.
7) 密封圈 Seals	聚四氯乙烯 P.T.F.E.
8) 阀体 Body	不锈钢 ANSI316	1.4408
9) 螺钉 Screws	不锈钢 ANSI304	1.4301	UNIX5CrNi 18 10
10) 球体 Ball	不锈钢 ANSI316	1.4401	UNIX5CrNiMo 17 12
11) 端部 End	不锈钢 ANSI316	1.4408

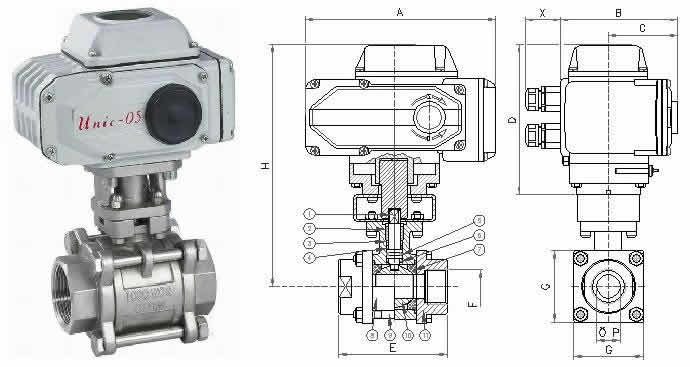

三、不锈钢三片式电动球阀尺寸表：

DN	mm.	10	15	20	25	32	40	50
内螺纹尺寸	GAS	3/8"	1/2"	3/4"	1"	1"1/4	1"1/2	2"
通径	mm.	10	15	20	25	32	40	50
A	mm.	207,5	207,5	207,5	207,5	207,5	256,5	256,5
B	mm.	122,5	122,5	122,5	122,5	122,5	156,5	156,5
C	mm.	68	68	68	68	68	94	94
D	mm.	163,5	163,5	163,5	163,5	163,5	185	185
X	mm.	44	44	44	44	44	44	44
E	mm.	70	70	80	90	100	114	136
G	mm.	40	40	45	60	70	80	90
H	mm.	245	245	248,5	255	260	299	307
T. of cycle 50/60 Hz	s.	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5	15 /12,5
重量	Kg.	5,9	5,9	6	6,6	7	12,9	14

订货须知：
一、①不锈钢三片式电动球阀产品名称与型号②不锈钢三片式电动球阀口径③不锈钢三片式电动球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的不锈钢三片式电动球阀型号，请按不锈钢三片式电动球阀号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯斯特的阀门专家为您审核把关。
