ZSS/HRF电动衬氟O型球阀

一、ZSS/HRF系列电动衬氟O型球阀详细资料：

ZSS/HRF系列电动衬氟O型球阀是旋转切断型球阀它由电动执行机构和衬氟塑球阀两部分组成。由于该阀内腔及球体均采用高压注塑工艺，衬有耐腐蚀、耐老化的氟塑料FEP（简称F46）或PTFE（简称F4），故具有可靠的耐腐蚀性和密封性。能广泛适用于化工、石油、冶金、医药、电力等工业部门，实现对生产过程中酸、碱等强腐蚀介质的调节或切断。

产品特点：
1.耐腐蚀：阀体内腔及球体均包衬2.5～3㎜厚的F46或F4，能耐酸、碱、耐强腐蚀。
2.采用软密封阀座，密封性能好。
3.体积小，重量轻，结构简单，安装维修方便。
4.流阻小，流通能力大。
5.如配用阀门定位器，可实现比例调节。
6.该阀可配各种型号的电动执行机构，配套成ZDRF－10/16C型电动衬氟塑O型球阀。

二、主要零部件材料及技术参数：

型式	直通二片式铸造球阀
公称通径	G3/4、20、25、32、40、50、65、80、100、125、150mm
公称压力	PN1.0、1.6Mpa
连接形式	法兰连接：密封面形式 RF
法兰连接用紧固件	GB6170（六角螺母），GB5782（六角头螺栓）或GB901（等长双头螺柱）
阀体材料	ZG230-450衬F4、CF8、CF8M、CF3衬F46或F4
适用温度	衬F46　-30℃～+120℃　　衬F4　-30℃～+150℃
填料箱	WCB衬F4、CF8、CF8M、CF3衬F46或F4
填料密封箱	V形聚四氟乙烯(PTFE)，柔性石墨，PTFE
阀芯型式	圆柱形通孔带杆球体
球芯材料	ZG230-150衬F46或F4、CF8、CF8M、CF3衬F46或F4
额定行程	90°
流量特性	快开，配定位器后近似等百分比

三、CH系列执行机构技术参数：

CH系列执行机构技术参数		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-300
环境温度	-30°～60°	可调范围	250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口	PE1/2〞进线线锁		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

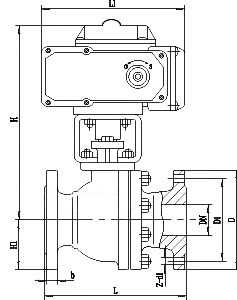

四、电动衬氟O型球阀连接尺寸Main External and Connection Dimension

DN (mm)		NPS (inch)			L	D			D1	D2		f			b			n-фd			W			D0			H			WT(kg)
					PN1.0MPa
15		1/2			130	95			65	45		2			14			4-14			120			-			80			2.5
20		3/4			130	105			75	55		2			16			4-14			140			-			90			3
25		1			140	115			85	65		2			16			4-14			160			-			100			4.5
32		11/4			165	135			100	78		2			18			4-18			160			-			110			5.7
40		11/2			165	145			110	85		3			18			4-18			200			-			120			7
50		2			203	160			125	100		3			20			4-18			250			-			135			9.5
65		21/2			222	180			145	120		3			20			4-18			300			-			145			15
80		3			241	195			160	135		3			22			4-18			350			-			185			19
100		4			305	215			180	155		3			22			8-18			400			-			195			33
125		5			356	245			210	185		3			24			8-18			500			-			210			58
150		6			394	280			240	210		3			24			8-23			-			200			450			93
200		8			457	335			295	265		3			26			8-23			-			240			490			155
250		10			533	390			350	320		3			28			12-23			-			240			550			210
PN1.6MPa
15		1/2	130			95		65		45			2			14			4-14			120			-			80			2.5
20		3/4	130			105		75		55			2			16			4-14			140			-			90			3
25		1	140			115		85		65			2			16			4-14			160			-			100			4.5
32		11/4	165			135		100		78			2			18			4-18			160			-			110			5.7
40		11/2	165			145		110		85			3			18			4-18			200			-			120			7
50		2	203			160		125		100			3			20			4-18			250			-			135			9.5
65		21/2	222			180		145		120			3			20			4-18			300			-			145			15
80		3	241			195		160		135			3			22			8-18			350			-			185			19
100		4	305			215		180		155			3			24			8-18			400			-			195			33
125		5	356			245		210		185			3			26			8-18			500			-			210			58
150		6	394			280		240		210			3			28			8-23			-			200			450			93
200		8	457			335		295		265			3			30			12-23			-			240			490			155
2.5MPa
15	1/2			130			95		65		45			2			16			4-14			120			-			80			2.5
20	3/4			130			105		75		55			2			16			4-14			140			-			90			3
25	1			140			115		85		65			2			16			4-14			160			-			100			4.5
32	11/4			165			135		100		78			2			18			4-18			160			-			110			5.7
40	11/2			165			145		110		85			3			18			4-18			200			-			120			7
50	2			203			160		125		100			3			20			4-18			250			-			135			9.5
65	21/2			222			180		145		120			3			22			8-18			300			-			145			15
80	3			241			195		160		135			3			22			8-18			300			-			185			19
100	4			305			230		190		160			3			24			8-23			-			200			195			33
125	5			356			270		220		188			3			28			8-25			-			200			210			58
150	6			394			300		250		218			3			30			8-25			-			200			450			93

订货须知：

一、①ZSS/HRF系列电动衬氟O型球阀产品名称与型号②ZSS/HRF系列电动衬氟O型球阀口径③ZSS/HRF系列电动衬氟O型球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的ZSS/HRF系列电动衬氟O型球阀型号，请按ZSS/HRF系列电动衬氟O型球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯斯特的专家为您审核把关。
感谢您访问我们的网站【http://www.czkst.com/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
