Q911S电动塑料球阀_电动球阀_球阀系列_产品展示

电动球阀

Q911S电动塑料球阀

一、电动塑料球阀产品详细资料

Q911S电动塑料球阀(pvc电动球阀)采用角行程电动执行器与塑料球阀组成，产品分为开关式、反馈式、调节式（智能型）三大类，近百种型号，电动塑料球阀可与各种球阀、蝶阀等阀门相匹配；可选用110V、220V、380V交流电源；输出力距从50NM～2000NM开闭时间从5～100秒；电动塑料球阀(pvc电动球阀)具有结构紧凑、外观精美、体小量轻、智能控制、性能可靠、品质优良、使用方便等诸多特点；电动塑料球阀广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。

■ 产品特点
1、产品质量可靠、设计、造型美观。
2、材质卫生无毒耐磨损、易拆卸、维护简单易行。
3、性能可靠：轴承牙口电气元件等关键零部件采用进口名牌产品。
4、美观大方：铝合金压铸外壳、精细流畅、且可减少电磁干扰。
5、精密耐磨：蜗轮输出轴一体化特殊锕合金锻造、强度高、耐磨性好。
6、回差极小：蜗轮输出轴一体化、避免了键联结的间隙、传动精度高。
7、安全保证：通过1500V耐压检测，F级绝缘电机，安全有保障。
8、配套简单：采用单相电源、外接线路特别简单，也可做380V、直流电源。
9、使用方便：免加油、免点检、防水防锈、任意角度安装。
10、保护装置：双重限位、过热保护、过载保护(选装)。

二、Q911S主要材料与参数

空气驱动	压缩空气4-6bar(可带手轮)
公称通径	15～100mm
公称压力	1.0～1.6Mpa
适用温度	0～+60℃
连接方式	法兰、螺纹、由令
阀结构	一体、三通L、三通T
阀体材质	UPVC、CPVC、PP
阀芯材质	UPVC、CPVC、PP
密封材质	PTFE
适用介质	PVC兼容的食品工业化学溶剂
可选附件	限位开关、定位器、电磁阀、减压阀

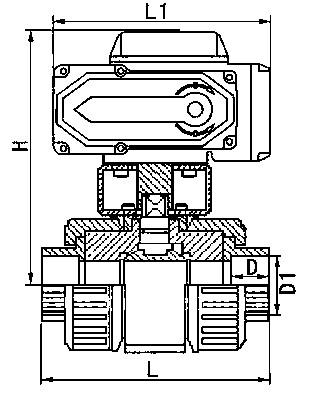

三、Q911S主要外型连接尺寸

公称通径DN		15	20	25	32	40	50	65	80	100
CNS	D1	22.4	26.4	34.5	42.5	48.6	60.6	76.7	89.7	115
CNS	D	31	37	44	54	65	79	92	108	146
ANSI	D1	21.54	26.87	33.65	42.42	48.56	60.63	73.38	89.31	114.76
ANSI	D	31	37	44	54	65	79	92	108	146
DIN	D1	20.3	25.3	32.3	40.3	50.3	63.3	75.3	90.3	110.4
DIN	D	31	37	44	54	65	79	92	108	146
JIS	D1	22.3	26.3	32.33	38.43	48.46	60.56	76.6	89.6	114.7
JIS	D	31	37	44	54	65	79	92	108	146
L		112	132	144	167	172	206	273	303	333
L1		88	88	155	155	155	208	208	256	256
H		136.5	141.5	213	221	229	246	256	304	335
额定功率		5W	5W	15W	15W	15W	25W	25W	50W	50W
额定电流		0.01A	0.01A	0.2A	0.2A	0.2A	0.5A	0.5A	0.8A	0.8A
重量		1KG	1.1KG	3.5KG	3.8KG	4.15KG	6.6KG	7.3KG	12.2KG	14.8KG

订货说明

1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V

2、介质类型、温度、压力

3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型

4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
