耐磨耐腐蚀全衬陶瓷球阀系列详细资料：
耐磨耐腐蚀全衬陶瓷球阀，其与介质接触部分全部采用耐腐蚀性能极强的结构陶瓷制作，具有金属阀门无法比拟的耐腐蚀性能，是强腐蚀场合下钛阀、蒙乃尔阀的理想替代产品，同时具有极强的耐磨损、耐冲蚀性能，使用寿命是钛阀的2～4倍，特别适合于电厂脱硫系统、化肥厂输送浆液以及焦化、造纸等强腐蚀介质的场合。
本厂生产的全衬陶瓷球阀，密封结构较为先进。与常规的全衬陶瓷球阀相比有如下特点：
一、常规的陶瓷球阀，座环的密封面是锥面，与球体之间是线接触密封，在使用过程中容易出现泄漏；本厂生产的陶瓷球阀，座环与球体之间采用弧面接触，密封可靠，实现零泄漏，球体和阀座具有良好剪切自洁功能，不会出现固体颗粒粘结阀门密封副而造成密封失效。
二、常规的陶瓷球阀阀杆上是采用单纯的填料密封，使用过程中阀杆部位易出现泄漏；本厂生产的陶瓷球阀，阀杆处采用两套的密封装置，彻底解决了单纯填料密封易泄漏的现象。
三、常规的全衬陶瓷球阀，采用的陶瓷件只有四件套，座环尾端直接伸到法兰端面，这样当阀门与管道连接时，端面密封垫片会挤压座环，容易出现座环与球体抱死的现象；本厂生产的全衬陶瓷球阀，采用六件套的陶瓷件，避免了当阀门与管道连接时，密封垫片挤压座环而造成的抱死现象。
一、耐腐陶瓷球阀
产品特点:
● 所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高( 洛氏硬度HRC90),仅次于金刚石, 因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性能好、热膨胀小。
● 球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好,与阀座对研后利用ZrO2陶瓷的自润滑性，可取得很好的密封性能，彻底改变了金属硬密封球阀易泄漏，扭矩大，密封面不耐腐蚀的缺点。
● 陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高, 使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。
● 陶瓷球芯本身所具备的高硬度，高强度、高耐磨性及良好的防腐性能，击垮了目前任何一种耐腐耐磨的合金材料的阀芯， 也可以应用于其他强腐蚀及强磨损流体介质的开关及调节等苛刻工况场合。
● 用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的绝对优势，也是唯一合适此类介质的阀门，目前已广泛用于电厂的烟气脱硫系统、除渣系统以及燃烧系统：碱厂的盐水、蒸馏工序；造纸厂的纸浆控制系统等。
结构形式：
三片式法兰浮动球结构，法兰标准可选：DIN/ANSI/API/JIS
● 金属与陶瓷接触部分全部采用热配工艺，结合牢固可靠，增强了陶瓷的机械强度，让结构陶瓷真正成为陶瓷钢。
● 有弹性垫圈，可以保证在任何时候都有良好的密封性，并且在介质中有杂质时不容易卡死，或造成球的碎裂。
● 采用完全对称设计，不但有双重密封，而且没有流向限制,可双向使用，无形中寿命可提高一倍。
● 独特的填料设计，让本阀的密封更加紧密，增加了阀门的使用寿命。
材料
● 阀体：WCB、SS304、SS301、SS316、SS201、球墨铸铁
● 内衬陶瓷：Alumina / Zirconia / Silicone Carbide
● 球芯阀座：Zirconia / Silicone Nitrate
● 阀杆：316/316L不锈钢、HC合金、蒙乃尔合金、结构陶瓷。
二、全衬PTFE陶瓷球阀
产品特点:
采用机械式内衬聚四氟乙烯(PTFE)材料，比传统的衬里工艺具有更高的耐压、耐温及耐真空能力，解决了传统衬里阀门内衬薄、不均匀、易脱落等缺点。而球芯采用高性能陶瓷材料，不但具有高韧性、高强度、高硬度、高耐磨性及高的耐腐蚀性，而且还有自润滑性好、热传导率低、极好的表面光洁度(Ra可达0.01μm)。很好地解决了传统衬里阀门易老化，密封不严等缺点，广泛应用于石油化工、医药、水处理等领域。选择不同的球体开孔形状，可获得不同的流量特性，便于自动控制。
结构形式：
三片式法兰浮动球结构，法兰标准可选：DIN/ANSI/API/JIS
● 采用机械式内衬聚四氟乙烯(PTFE)材料，比传统的衬里工艺具有更高的耐压、耐温及耐真空能力。
● 有弹性垫圈，可以保证在任何时候都有良好的密封性，并且在介质中有杂质时不容易卡死，或造成球的碎裂。
● 采用完全对称设计，不但有双重密封，而且没有流向限制,可双向使用，无形中寿命可提高一倍。
● 独特的填料设计，让本阀的密封更加紧密，增加了阀门的使用寿命。
材料
● 阀体：WCB、SS304、SS301、SS316、SS201、球墨铸铁
● 内衬阀座：PTFE
● 球芯：Zirconia / Silicone Nitrate
● 阀杆：316/316L不锈钢、HC合金、蒙乃尔合金、结构陶瓷。
三、衬四氟陶瓷球阀
产品特点:
采用先进工艺内衬四氟（FEP)材料，阀座采用聚四氟乙烯（PTFE),球体采用高性能陶瓷材料，耐腐蚀，不变型，经精密加工后，球圆度好，表面光洁度高，密封性能好。它很好地解决了传统衬氟球阀球表面粗糙，精度低，易老化变形的缺点，是强腐蚀无颗粒介质的最好选择。
结构形式：两片式法兰结构，法兰标准可选AIN/ANSI/AI/JIS.
结构形式：
与普通的衬四氟球阀结构相同，只是将球芯换成更耐腐蚀、耐磨损的结构陶瓷球芯。
材料:
● 阀体：WCB、SS304
● 内衬阀座：FEP / PTFE
● 球芯：Alumina / Zirconia / Silicone Nitrate
● 阀杆：316/316L不锈钢、HC合金、蒙乃尔合金、钛合金、锆合金等。
四、不锈钢硬密封陶瓷球阀
产品特点:
● 球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好,与阀座对研后利用ZrO2陶瓷的自润滑性，可取得很好的密封性能，彻底改变了金属硬密封球阀易泄漏，扭矩大，密封面不耐腐蚀的缺点。
● 陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高, 使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。
● 陶瓷－陶瓷主密封＋石墨辅助密封，使用温度最高达500℃!
● 国际唯一陶瓷硬密封达VI级密封标准。
● 在腐蚀性不强，而含有颗粒及纤维的介质中，或者是高温场合，本阀具有极强的性能价格优势。
结构形式：
三片式浮动球结构。连接方式：内螺纹、对焊、法兰，法兰标准可选DIN/ANSI/API/JIS
● 金属法兰和阀体的壁厚远远高于同类型普通球阀，超常耐用。
● 陶瓷对陶瓷的主密封副，利用Zr02陶瓷的高硬度和自滑润性,不仅可取得很好的密封性能，而且扭矩还非常的小，开启自如。
● 采用完全对称设计，不但有双重密封，而且没有流向限制,可双向使用，无形中寿命可提高一倍。
● 有弹性元件，可以保证在任何时候都有良好的密封性，并且在介质中有杂质时不容易卡死，或造成球的碎裂。
● 独特的填料设计，让本阀的密封更加紧密，增加了阀门的使用寿命。
材料
● 阀体：WCB、SS304、SS316、SS201
● 球芯阀座：Zirconia / Silicone Nitrate
● 阀杆：316/316L不锈钢、HC合金、蒙乃尔合金、结构陶瓷。
五、不锈钢软密封陶瓷球阀
产品特点:
有效地提高阀门中易损件的寿命，才是提高阀门质量的有效方法。球阀中的易损件就是球芯与阀杆，它们是运动部件。在许多的应用场合，换上陶瓷球芯，整阀的寿命可以提高3-6倍。全系列陶瓷球阀均自带执行器安装平台，可牢固稳定安装手操机构、电动执行器、气动执行器及液压机构，方便各种控制方式。
结构形式：
内螺纹、对焊、法兰，标准可选DIN/ANSI/API/JIS
采用两片式浮动球结构，和普通球阀的结构形式基本一致，将运动部件球芯材料换成耐腐蚀的结构陶瓷，以提高阀门的整体寿命。
球阀中的球芯是球阀中的主要运动部件，它的寿命直接影响到阀门的整体寿命，而FCCV**F则有效地提高了阀门中易损部件的寿命。
材料
● 阀体：SS304、SS316、SS361L
● 阀座：PTFE
● 球芯：Zirconia / Alumina / Silicone Nitrate
● 阀杆：316/316L不锈钢、HC合金、蒙乃尔合金等。
六、氧化锆陶瓷球阀
氧化锆陶瓷球阀是我公司利用引进技术以及设备研制、开发的高新技术产品。获九五年国家级新产品证书、两项国家专利。氧化锆陶瓷球阀除具有金属球阀的绝大多数优点外，更具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。
◆抗冲蚀、耐磨损
阀球、阀座及内衬均采用氧化锆结构陶瓷材料，洛氏硬度高达HRA87以上，因而能承受高速流体及硬颗粒介质的冲蚀。具有优异的耐磨损性。
◆抗腐能力强
经中科院金属腐蚀与防护研究所检验，除玻璃溶液及氢氟酸外，氧化锆陶瓷材料具有优异的耐蚀性。
◆使用寿命长
通过机械部合肥通用所静压寿命试验，开关一万次仍不泄露。
◆应用范围广
适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。
七、SMFQ941G电动O/V型陶瓷球阀
公称压力：PN1.0、1.6、2.5、4.0、5.0Mpa
公称通径：DN15～200mm
工作温度：最大500℃
工作方式：电动
阀体：WCB、SS304、SS301、SS316、SS201、球墨铸铁
内衬陶瓷：Alumina / Zirconia / Silicone Carbide
球芯阀座：Zirconia / Silicone Nitrate
阀杆：316/316L不锈钢、HC合金、蒙乃尔合金、结构陶瓷。
应用场合：除HF（氢氟酸）以外的任何介质，温度最高500℃，压力最大5.0MPa的高腐蚀、高磨损、高温中压场合
主要应用领域：
1.电厂（脱硫装置、飞灰、石灰&石灰浆液、石膏、滤液等等）
2.垃圾焚烧（脱硫、石灰浆液、HCI 吸收塔等）
3.钢铁厂（煤粉喷射、钢铁脱硫、石灰、硅酸盐、MgO等）
4.造纸业（高岭土、斑脱岩、滑石粉、石英, MgO, CaCO3，其他纸张填料、漂白剂、NaOH, 滤液等）
5.化工厂（各种酸、金属浆液、机体、聚合物、 TiO2浆液,TiCI4,FeCI2, 腐蚀剂、混合液....）
6.气动输送（沙、石灰、玻璃、水泥、矿石、石膏、粉末等）
7.肥料（硝酸胺、磷酸以及磷酸盐）

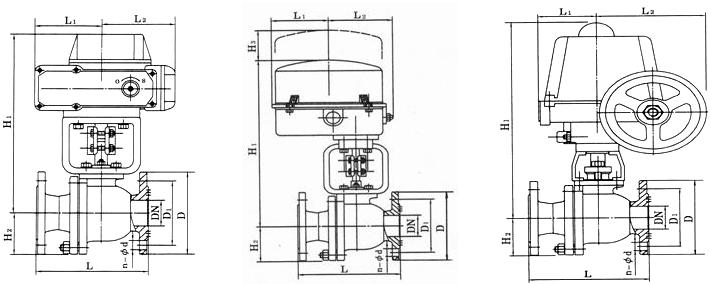

八、SMFQ941G-16FC电动陶瓷球阀外形和尺寸：
|
公称通径
DN(mm) |
尺 寸(mm) |
|
1.6MPa |
2.5MPa |
4.0MPa |
6.4MPa |
|
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
L |
D |
D1 |
Z-фD |
|
15 |
130 |
95 |
65 |
4-14 |
130 |
95 |
65 |
4-14 |
130 |
130 |
65 |
4-14 |
140 |
105 |
75 |
4-14 |
|
20 |
140 |
105 |
75 |
4-14 |
140 |
105 |
75 |
4-14 |
140 |
150 |
75 |
4-14 |
152 |
125 |
90 |
4-18 |
|
25 |
150 |
115 |
85 |
4-14 |
150 |
115 |
85 |
4-14 |
150 |
160 |
85 |
4-14 |
180 |
135 |
100 |
4-18 |
|
32 |
165 |
135 |
100 |
4-18 |
165 |
135 |
100 |
4-18 |
180 |
180 |
100 |
4-18 |
200 |
150 |
110 |
4-23 |
|
40 |
180 |
145 |
110 |
4-18 |
180 |
145 |
110 |
4-18 |
200 |
200 |
110 |
4-18 |
220 |
165 |
125 |
4-23 |
|
50 |
200 |
160 |
125 |
4-18 |
200 |
160 |
125 |
4-18 |
220 |
230 |
125 |
4-18 |
250 |
175 |
135 |
4-23 |
|
65 |
220 |
180 |
145 |
4-18 |
220 |
180 |
145 |
8-18 |
250 |
290 |
145 |
8-18 |
280 |
200 |
160 |
8-23 |
|
80 |
250 |
195 |
160 |
8-18 |
250 |
195 |
160 |
8-18 |
280 |
310 |
160 |
8-18 |
320 |
210 |
170 |
8-23 |
|
100 |
280 |
215 |
180 |
8-18 |
280 |
230 |
190 |
8-23 |
320 |
350 |
190 |
8-23 |
360 |
250 |
200 |
8-25 |
|
125 |
320 |
245 |
210 |
8-18 |
320 |
270 |
220 |
8-25 |
360 |
270 |
220 |
8-25 |
381 |
295 |
240 |
8-30 |
|
150 |
360 |
280 |
240 |
8-23 |
360 |
300 |
250 |
8-25 |
400 |
300 |
250 |
8-25 |
403 |
340 |
280 |
8-34 |
|
200 |
400 |
335 |
295 |
12-23 |
400 |
360 |
310 |
12-25 |
502 |
375 |
320 |
12-30 |
|
|
|
|
订货须知：
一、①电动陶瓷球阀产品名称与型号②电动陶瓷球阀口径③电动陶瓷球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的电动陶瓷球阀型号，请按电动陶瓷球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
