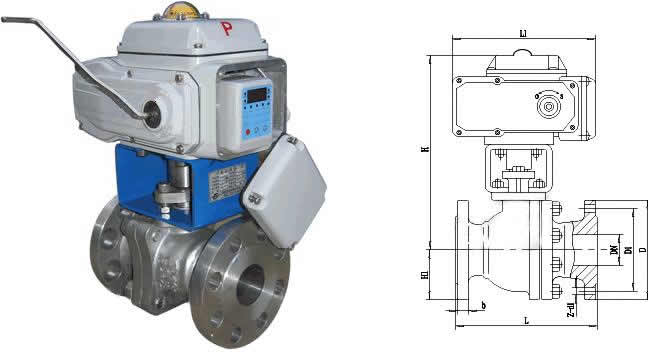

电动球阀
CH系列执行机构技术参数 |
阀体参数 | |||
电源 |
AC200/220V,50/60Hz |
公称通径 |
DN10~300mm | |
输出力矩 |
50N·M~2000N·M |
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) | |
动作范围 |
0~90° 0~360° |
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
动作时间 |
15秒/30秒/60秒 |
执行机构 |
可另配PSQ、HQ、UNIC、361RS 等系列电子式电动执行机构 | |
保护装置 |
过热保护 |
流量特性 |
快开特性 | |
环境温度 |
-30°~60° |
可调范围 |
DN10-80 |
DN100-300 |
250:1 |
350:1 | |||
手动操作 |
同附带手柄操作 |
基本误差 |
±1% | |
限位 |
电气、机械二重限位 |
死区 |
≤1% | |
防护等级 |
相当于IP-65 |
回差 |
≤1% | |
位置测量 |
可选装开关或电位计 |
适用温度 |
密封面 | |
驱动电机 |
8W/E |
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃ | ||
进线接口 |
PE1/2〞进线线锁 |
试验压力 (Mpa) |
公称压力(Mpa) |
压力级(class) |
JIS(Mpa) | |||||||
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K | |
强度试验 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
密封试验 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
气密试验 |
0.5~0.7 |
零件名称 |
材 料 | ||||||
阀体 |
WCB |
ZG1Cr18Ni9Ti |
CF8 (304) |
CF3 (304L) |
ZG1Cr18Ni12Mo2Ti |
CF8M(316) |
CF3M (316L) |
球体、阀杆 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 (304) |
00Cr19Ni11 (304L) |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 (316) |
00Cr17Ni12Mo2 (316L) |
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨 | ||||||
适用介质 |
水、气体、蒸汽、油品等 |
硝酸等腐蚀性介质 |
强氧化性介质 |
醋酸等腐蚀介质 |
尿素等腐蚀性介质 |
PN1.6(MPa) | |||||||||
通径(DN) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驱动装置 |
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
25 |
140 |
115 |
85 |
65 |
14 |
360 |
4-14 |
8 |
LQ51 |
32 |
165 |
135 |
100 |
78 |
15 |
386 |
4-18 |
13 |
LQ5-1 |
40 |
180 |
145 |
110 |
85 |
16 |
394 |
4-18 |
17 |
LQ5-1 |
50 |
200 |
160 |
125 |
100 |
16 |
472 |
4-18 |
25 |
Q10-6 3/4 |
65 |
220 |
180 |
145 |
120 |
18 |
486 |
4-18 |
60 |
Q10-6 3/4 |
80 |
250 |
195 |
160 |
135 |
20 |
579 |
8-18 |
65 |
Q30-6 3/4 |
100 |
280 |
215 |
180 |
155 |
20 |
595 |
8-18 |
75 |
Q30-6 3/4 |
125 |
320 |
245 |
210 |
185 |
22 |
650 |
8-18 |
97 |
Q60-4 3/4 |
150 |
360 |
280 |
240 |
210 |
24 |
739 |
8-23 |
162 |
Q120-2 3/4 |
200 |
400 |
335 |
295 |
265 |
26 |
799 |
12-23 |
226 |
Q120-2 3/4 |
250 |
533 |
406 |
362 |
324 |
30 |
890 |
12-25 |
- |
- |
300 |
610 |
483 |
432 |
381 |
32 |
940 |
12-25 |
- |
- |
PN2.5(MPa) | |||||||||
通径(DN) |
L |
D |
D1 |
D2 |
b |
H |
Z-d |
重量 |
驱动装置 |
15 |
130 |
95 |
65 |
45 |
14 |
352 |
4-14 |
- |
LQ51 |
20 |
130 |
105 |
75 |
55 |
14 |
355 |
4-14 |
- |
LQ51 |
25 |
165 |
115 |
85 |
65 |
16 |
360 |
4-14 |
8 |
LQ51 |
32 |
178 |
135 |
100 |
78 |
18 |
386 |
4-18 |
13 |
LQ5-1 |
40 |
190 |
145 |
110 |
85 |
18 |
394 |
4-18 |
17 |
LQ5-1 |
50 |
216 |
160 |
125 |
100 |
20 |
472 |
4-18 |
25 |
Q10-6 3/4 |
65 |
241 |
180 |
145 |
120 |
22 |
486 |
8-18 |
60 |
Q10-6 3/4 |
80 |
283 |
195 |
160 |
135 |
22 |
579 |
8-18 |
65 |
Q30-6 3/4 |
100 |
305 |
230 |
190 |
160 |
24 |
595 |
8-23 |
122 |
Q30-6 3/4 |
125 |
381 |
270 |
220 |
188 |
28 |
650 |
8-25 |
- |
Q60-4 3/4 |
150 |
403 |
300 |
250 |
218 |
30 |
760 |
8-25 |
170 |
Q120-4 3/4 |
200 |
502 |
360 |
310 |
278 |
34 |
- |
12-25 |
- |
Q200 |
PN4.0(MPa) | |||||||||||
通径(DN) |
L |
D |
D1 |
D2 |
D6 |
b |
f |
H |
Z-d |
重量 |
驱动装置 |
15 |
140 |
95 |
65 |
45 |
40 |
16 |
4 |
325 |
4-14 |
- |
LQ5-1 |
20 |
152 |
105 |
75 |
55 |
51 |
16 |
4 |
354 |
4-14 |
- |
LQ5-1 |
25 |
165 |
115 |
85 |
65 |
58 |
16 |
4 |
360 |
4-14 |
- |
LQ5-1 |
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4 |
386 |
4-18 |
- |
LQ5-1 |
40 |
200 |
145 |
110 |
85 |
76 |
18 |
4 |
394 |
4-18 |
- |
LQ5-1 |
50 |
220 |
170 |
125 |
100 |
88 |
20 |
4 |
472 |
4-18 |
17 |
Q10-6 3/4 |
65 |
250 |
180 |
145 |
120 |
110 |
22 |
4 |
599 |
8-18 |
55 |
Q30-6 3/4 |
80 |
280 |
195 |
160 |
135 |
121 |
22 |
4 |
579 |
8-18 |
60 |
Q30-6 3/4 |
100 |
320 |
230 |
190 |
160 |
150 |
24 |
4.5 |
632 |
8-23 |
70 |
Q60-4 3/4 |
125 |
400 |
280 |
220 |
188 |
176 |
28 |
4.5 |
710 |
8-25 |
122 |
Q120-2 3/4 |
150 |
403 |
300 |
250 |
218 |
204 |
30 |
4.5 |
760 |
8-25 |
- |
Q120-2 3/4 |
200 |
550 |
375 |
320 |
282 |
260 |
38 |
4.5 |
- |
12-30 |
170 |
Q200 |
