Q644F,Q645F型气动三通球阀
一、Q644F,Q645F型气动三通球阀的资料：
名称：气动球阀/气动三通球阀
型号：Q644F,Q645F型 Q614F,Q615F型
       Q644F,Q645F型气动三通球阀/气动三通内螺纹球阀是综合国内外先进技术而开发的新型三通切换型调节阀。标准球芯有L型三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液休、气体、蒸汽等介质的配比调节与控制。电动三通球阀采用HL型、3810R型或QB型回转式角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的(4-20mA、或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。气动三通内螺纹球阀由GT型、DA型、AW型气动活塞式双作用或单作用(弹簧复位式)执行机构组成，有比例调节型(采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，改变球芯的旋转角度，可实现比例调节动作)。二位切换型(采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速切换控制
二、气动三通球阀产品结构
产品名称
Q644F型气动球阀
作用形式
开关型             调节型
连接形式
法兰式      对夹式      管螺纹式
结构形式
O型浮动球式
O型固定球式
阀座密封形式
软质密封
硬质合金密封
软质密封
硬质合金密封
三、气动三通球阀气动执行器
GT、DA、AW型角行程气动执行机构是V型球阀的驱动装置，由活塞式双作用和单作用(弹簧复位式)两种，由紧凑的双(单)活塞齿轮、齿条式结构，啮合精确、传动平稳、输出扭矩大，动作灵活稳定、重量轻、使用寿命长。(单作用式的弹簧经预压缩后安装、易安装、拆卸、且安全性好
四、气动三通球阀主要零件材料及适用温度、介质

公称通径mm

DN15-DN300

材料代号

C(WCB)

P(304)

R(316)

主要零件

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

2Cr13、(304)

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12MoTi

阀座密封

增强聚四氟乙烯 、对位聚苯

填料

聚四氟乙烯 、柔性石墨

适用工况

适用介质

蒸汽、水、油品

硝酸碱类腐蚀性介质

醋酸类腐蚀性介质

适用温度

聚四氟乙烯≤180℃，对位聚苯≤300℃

五、气动三通球阀应用规范
设计制造标准
法兰尺寸标准
结构长度标准
检验试验标准
GB/T12237-89
JB/T79-94 HG20592
GB12221-89
GB/T13927-89 JB/T9092-99
API6D
ANSI B16.5
ANSI B16.10
JB/T9092-99
JPI7S-48
JIS B2212~2214
JIS B2002
API598
六、气动三通球阀性能规范
试验压力
(Mpa)
公称压力(Mpa)
压力级(class)
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
七、气动三通球阀主要技术参数和性能指标

公称通径DN(mm)

15

20

25

32

40

50

65

80

100

125

150

200

流量系系数KV

17

33

62

95

146

232

350

439

810

1205

1912



公称压力PN(MPa)

1.6、2.5、4.0、6.4

球芯转角

0~90°

球芯型式

L型或T型

流量特性

快开式或比例调节式

连接形式

法兰式、管螺纹式(G")

调节型

信号范围

0～10mA、4～10mA 、1-5VDC

开关型

电信号

AC220V、AC380V、DC24V；反馈信号：有源触点信号或无源触信号

气动执行机构

型号

DA、GT系列；AW系列

气源压力

0.3～0.7MPa(净化压缩空气)

配用附件

电-气阀门定位器、空气过滤减压器、电磁阀、阀位回讯器、手动操作机构

调节型

输入信号

电信号：DC 0～10mA、4～10mA；气信号：0.14～0.55MPa

二位切换型

回信电压

AC220V/DC24V/DC110V

八、Q614F,Q615F型气动三通球阀管螺纹：L型
SIZE
d
L
H
D1
B
W1
W2
h
1/2"
12.7
64
53
97
32.0
22.4
35.0
10-24UNC
3/4"
16.0
76
63
126
38.0
22.4
35.0
10-24UNC
1"
20.0
87
66
126
43.5
22.4
35.0
10-24UNC
11/4"
25.0
96
81
145
48.0
22.4
35.0
10-24UNC
11/2"
32.0
114
83
145
57.0
25.4
38.1
1/4-20UNC
2"
38.1
142
96
204
71.0
25.4
38.1
1/4-20UNC
九、Q614F,Q615F型气动三通球阀管螺纹：T型
SIZE
d
L
H
D1
B
F
G
W1
W2
h
1/2"
12.7
75
59
126
71.0
235
37.5
22.4
35.0
10-24UNC
3/4"
16
85
64
126
81.5
390
42.5
22.4
35.0
10-24UNC
1"
20
100
80
145
102.0
505
51.5
22.4
35.0
10-24UNC
11/4"
25
115
90
145
108.5
510
57.5
25.4
38.0
10-24UNC
11/2"
32
125
96
204
121.0
580
63.0
25.4
38.1
1/4-20UNC
2"
38.1
148
106
204
138.5
655
73.0
25.4
38.1
1/4-20UNC

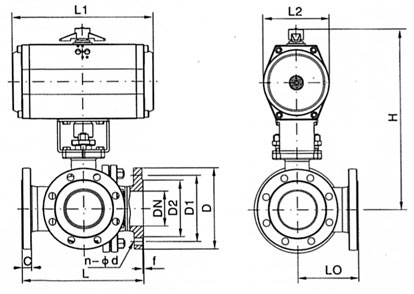

十、Q644F,Q645F型气动三通球阀外形连接尺寸
公称压力或压力级
公称通径
尺寸（mm）
mm
in
L
L1
D
D1
D2
b
z-Φd
PN1.6MPa
15
130
65
95
65
45
14
4-14
20
150
75
105
75
55/58
14/16
4-14
25
160
80
115
85
65/68
14/16
4-14
32
180
90
135/140
100
78
16
4-18
40
200
100
145/150
110
85/88
16
4-18
50
230
115
160/165
125
100/102
16/18
4-18
65
290
145
180/185
145
120/122
18
4-18
80
310
155
195/200
160
135/138
20
4-18
100
350
175
215/220
180
155/158
20
4-18
125
400
200
245/250
210
185/188
22
4-18
150
480
240
280/285
240
210/212
24/22
8-23/8-22

PN2.5MPa
15
130
65
95
65
45
16
4-14
20
150
75
105
75
55/58
16
4-14
25
160
80
115
85
65/68
16
4-14
32
180
90
135/140
100
78
18
4-18
40
200
100
145/150
110
85/88
18
4-18
50
230
115
160/165
125
100/102
20
4-18
65
290
145
180/185
145
120/122
22
8-18
80
310
155
195/200
160
135/138
22/24
8-18
100
350
175
230/235
190
160/162
24
8-23/8-22
125
400
200
270
220
188
28/26
8-25/8-26
150
480
240
300
250
218
30/28
8-25/8-26
PN4.0MPa
15
130
65
95
65
45
16
4-14
20
150
75
105
75
55/58
16
4-14
25
160
80
115
85
65/68
16
4-14
32
180
90
135/140
100
78
18
4-18
40
200
100
145/150
110
85/88
18
4-18
50
230
115
160/165
125
100/102
20
4-18
65
290
145
180/185
145
120/122
22
8-18
80
310
155
195/200
160
135/138
22
8-18
100
350
175
230/235
190
160/162
24
8-23/8-22
125
400
200
270
220
188
28
8-25/8-26
150
480
240
300
250
218
30
8-25/8-26

Class150LB
15
1/2
130
65
89
60.5
35
-
4-15
20
3/4
150
75
98
70
43
-
4-15
25
1
160
80
108/110
79.5
51
11.5
4-15/4-16
32
11/4
180
90
117/120
89
64
13.0
4-15/4-16
40
11/2
200
100
127/130
98.5
73
14.5
4-15/4-16
50
2
230
115
152/150
120.5
92
16.0
4-19/4-20
65
21/2
290
145
178/180
139.5
105
17.5
4-19/4-20
80
3
310
155
190
152.5
127
19.5
4-19/4-20
100
4
350
175
229/230
190.5
157
24.0
8-19/4-20
125
5
400
200
254/255
216.0
186
24.0
8-22
150
6
480
240
279/280
241.5
216
25.5
8-22
JIS10K
15
130
65
95
70
52
12
4-15
20
150
75
100
75
58
14
4-15
25
160
80
125
90
70
14
4-19
32
180
90
135
100
80
16
4-19
40
200
100
140
105
85
16
4-19
50
230
115
155
120
100
16
4-19
65
290
145
175
140
120
18
4-19
80
310
155
185
150
130
18
8-19
100
350
175
210
175
155
18
8-19
125
400
200
250
210
185
20
8-23
150
480
240
280
240
215
22
8-23
注：1、表中以分数表示者，分子为JB/T74~90系列2尺寸（等同于原机标JB74~90~59的尺寸），分母JB/T74~90系列
1、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。
2、表中以分数表示者，分子为ANSIB16.5尺寸，分母为GB9112~9131、SH3406尺寸。
订货须知：
一、①气动三通球阀（调节型/开关型）产品名称与型号②气动三通球阀（调节型/开关型）口径③气动三通球阀（调节型/开关型）是否带附件以便我们的为您正确选型。二、若已经由设计单位选定凯斯特公司的气动三通球阀（调节型/开关型）型号，请按气动三通球阀（调节型/开关型）型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
