气动球阀

气动球阀
Q671F气动对夹球阀
一、气动对夹球阀]的详细资料
气动对夹球阀型号:Q671F
气动对夹球阀名称:气动对夹球阀
气动对夹球阀特点: 气动对夹球阀 气动超短型球阀,气动球阀,超短型球阀
      Q671气动对夹球阀是气动球阀中的一种,是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。Q671气动球阀由气动双活塞齿轮齿条执行器和超短法兰距球阀组合而成,阀体部分同“1”电动球阀阀体一样。 气动活塞执行机构分有弹簧式和无弹簧式两种。故障下要求阀全开或关闭时配有弹簧式(靠弹簧的恢复张力复位),故障下要求保位时,配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。对两位开关阀,需配电磁阀以及行程开关等;对比例式调节阀,需配定位器。

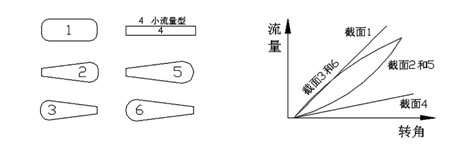

流道的几种典型截面形状及流量特性示意图
阀体采用整体式结构。通过精密的加工和装配,球芯由一端装入后,旋紧压环,使两软密封阀座与球芯保持良好的接触和密封。同时,压环内垫也实现良好的密封,使阀门工作的泄漏为零。由于采用整体式结构的阀体,所以该阀实现了超短法兰距,整机重量大大降低,仅为同类普通球阀的50%左右。
特点及用途
该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。
它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。
二、性能规范
公称通径DN(mm)
15-150
公称压力PN(MPa)
1.6
2.5
公称压力
PS(MPa)
强度试验
2.4
3.75
密封试验
1.76
2.75
材料\材料代号
C
P
R
主 要
零 件
阀 体
WCB
ZG1Cr 18Ni 9Ti
ZG0Cr 18Ni 12Mo2Ti
球 体
WCB
ZG1Cr 18Ni 9Ti
ZG0Cr 18Ni 12Mo2Ti
阀 杆
2Cr13
1Cr 18Ni 9Ti
0Cr 18Ni 12Mo2Ti
密封圈
增强聚四氟乙烯 对位聚苯
填 料
聚四氟乙烯 柔性石墨
适 用
工 况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃ - 250℃
执行器
型 号
DA/SR系列、GTD/GTE系列、QGSY系列等
气源压力
0.4-0.7MPa
执行标准
设计制造
结构长度
法兰尺寸
压力温度
试验检验
GB12237
GB12221
GB9113
GB9131
GB13927

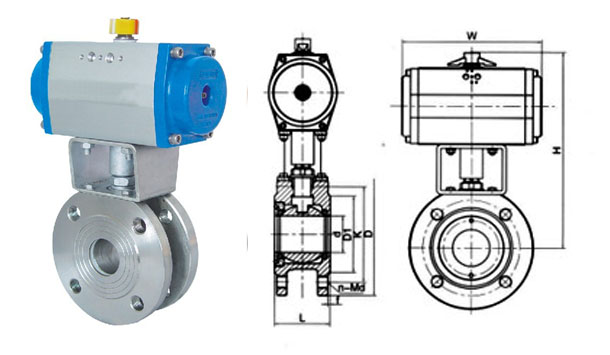

、气动超短型球阀主要外形和连接尺寸
Q671F-16
通径DN
d
L
D
K
D1
n-Md
f
H
W
mm
in
10
3/8″
10
32
85
60
38
4-M12
2
165
104
15
1/2″
14
35
90
65
46
4-M12
2
180
140
20
3/4″
19
38
100
75
56
4-M12
2
185
140
25
1″
24
42
110
85
65
4-M12
2
190
140
32
1 1/4″
29
50
130
100
76
4-M16
3
205
164
40
1 1/2″
38
60
145
110
84
4-M16
3
220
164
50
2″
48
70
160
125
99
4-M16
3
255
190
65
2 1/2″
64
95
180
145
118
4-M16
3
280
210
80
3″
76
118
195
160
132
8-M16
3
330
247
100
4″
95
140
215
180
156
8-M16
3
370
276
125
5″
118
195
245
210
184
8-M16
3
460
348
150
6″
150
260
280
240
211
8-M20
3
540
378
200
8″
200
350
335
295
266
12-M20
3
670
432

、气动超短型球阀主要外形和连接尺寸:
Q671F-16P
通径DN
d
L
D
K
D1
n-Md
f
H
W
mm
in
10
3/8″
10
32
85
60
38
4-M12
2
165
104
15
1/2″
14
35
90
65
46
4-M12
2
180
140
20
3/4″
19
38
100
75
56
4-M12
2
185
140
25
1″
24
42
110
85
65
4-M12
2
190
140
32
1 1/4″
29
50
130
100
76
4-M16
3
205
164
40
1 1/2″
38
60
145
110
84
4-M16
3
220
164
50
2″
48
70
160
125
99
4-M16
3
255
190
65
2 1/2″
64
95
180
145
118
8-M16
3
280
210
80
3″
76
118
195
160
132
8-M16
3
330
247
100
4″
95
140
215
180
156
8-M20
3
370
276
125
5″
118
195
245
210
184
8-M24
3
460
348
150
6″
150
260
280
240
211
8-M24
3
540
378
200
8″
200
350
335
295
274
8-M24
3
670
432
结构长度:Q/OLF002-88
法兰标准:JB亦可按GB9113、ANSI B16.5 JIS B2212
