气动球阀

Q647F气动美标球阀

产品介绍：Q647气动美标球阀、日标气动固定球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中，气动阀门在化工产品、医药和食品生产种，阀门在水电、火电和核电的电力生产系统中，气动球阀在城市和工业企业的给排水、供热、和供气系统中，在农田的排灌系统中，在治金生产系统中得以广泛的应用。

执行标准：

设计依据		API、ANSI标准
设计依		API 6D、ANSI B16.3
结构长度	法兰连接	API 6D、ANSI B16.10
连接法兰尺寸		ANSI B16.5
试验和检验		API 6D、API598

主要零件材质：

序号	零件名称	材质
序号	零件名称	C	D	R
1	左右阀体	A216-WCB	A351-CF8	A351-CF8M
2	螺柱	A193-B7	A276304	A276316
3	螺母	A1942H	A276304	A276316
4	弹簧	YB/T5104 60Si2M0	YBD(T)11 1Cr18Ni9	YBD(T)11 0Cr18Ni12Mo2
5	阀座	A182-A105	A276304	A276316
6	密封圈	PTFE	PTFE	PTFE
7	O形圈	橡胶	橡胶	橡胶
8	垫片	PTFE	PTFE	PTFE
9	法兰	A216-WCB	A351-CF8	A351-CF8M
10	垫片	PTFE	PTFE	PTFE
11	下阀杆	A276-410	A276304	A276-316
12	衬套	PTFE	PTFE	PTFE
13	球体	A182-F304	A182-F304	A182-F316
14	键	A1SIC1045	A276304	A276-316
15	阀杆	A276410	A276304	A276316
16	衬套	PTFE	PTFE	PTFE
17	填料	PTFE	PTFE	PTFE
18	填料压盖	A216-WCB	A276304	A276316
19	连接套	A182-A105	A276-304	A276304
20	支架	A216-WCB	A276304	A276304
21	阀体	A216-WCB	A351-CF8	A351-CF8
22	气动执行器

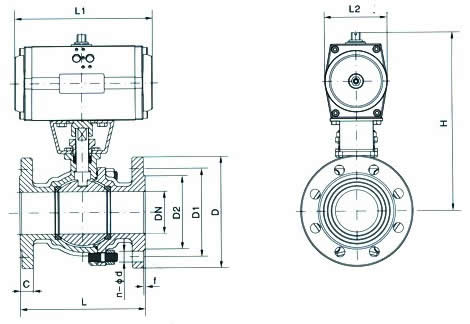

主要连接尺寸：Q647(F、N、P)-10K、C1ass150

通径		外形尺寸			连接尺寸						连接尺寸						双作用执行器
DN	in	L	L1	H	D	D1	D2	C	f	n-φd	D	D1	D2	C	f	n-φd	双作用执行器
50	2	178	190	260	155	120	100	16	2	4-φ19	152	120.6	92	15.8	1.6	4-φ19	GTD80
65	21/2	190	210	293	175	140	120	18	2	4-φ19	178	139.7	105	17.6	1.6	4-φ19	GTD90
80	3	203	247	323	185	150	130	18	2	8-φ19	190	152.4	127	19.1	1.6	4-φ19	GTD100
100	4	229	276	382	210	175	155	18	2	8-φ19	229	190.5	157	23.9	1.6	8-φ19	GTD115
125	5	356	348	468	250	210	185	20	2	8-φ23	254	216	186	23.9	1.6	8-φ22	GTD145
150	6	394	378	510	280	240	215	22	2	8-φ23	279	241.3	216	25.4	1.6	8-φ22	GTD160
200	8	457	524	655	330	290	265	22	2	12-φ23	343	298.5	270	28.6	1.6	8-φ22	GTD210
250	10	533	645	847	400	355	325	24	2	12-φ25	406	362	324	30.2	1.6	12-φ25	GTD255
300	12	610	715	980	445	400	370	24	3	16-φ25	483	432	381	31.8	1.6	12-φ25	GTD300
350	14	686	795	1085	490	445	415	26	3	16-φ25	533	476	413	35	1.6	12-φ29	GTD350
400	16	762	1860	1215	560	510	475	28	3	16-φ27	597	539.5	470	36.6	1.6	16-φ29	AW35
500	20	991	1860	1385	675	620	585	30	3	20-φ27	698	635	584	42.9	1.6	20-φ32	AW40

主要连接尺寸：Q647(F、N、P)-20K、C1ass300

通径		外形尺寸			连接尺寸						连接尺寸						双作用执行器
DN	in	L	L1	H	D	D1	D2	C	f	n-φd	D	D1	D2	C	f	n-φd	双作用执行器
50	2	216	210	270	155	120	100	28	2	8-φ19	165	127	92	22.3	1.6	8-φ19	GTD90
65	21/2	241	247	309	175	140	120	20	2	8-φ19	190	149.2	105	25.4	1.6	8-φ22	GTD100
80	3	283	276	344	200	160	135	22	2	8-φ23	210	168.3	127	28.6	1.6	8-φ22	GTD115
100	4	305	348	421	225	185	160	24	2	8-φ23	254	200	157	31.8	1.6	8-φ22	GTD145
125	5	381	378	485	270	225	195	26	2	8-φ25	279	234.9	186	35	1.6	8-φ22	GTD160
150	6	403	432	559	305	260	230	28	2	12-φ25	318	269.9	216	36.6	1.6	12-φ22	GTD190
200	8	502	524	655	350	305	275	30	2	12-φ25	381	330.2	270	41.3	1.6	12-φ25	GTD210
250	10	568	648	847	430	380	345	34	2	12-φ27	444	387.5	324	47.7	1.6	16-φ29	GTD255
300	12	648	715	980	480	430	395	35	3	16-φ27	521	451	381	50.8	1.6	12-φ32	GTD300
350	14	762	795	1085	540	480	440	40	3	16-φ33	584	514.5	413	54	1.6	20-φ32	GTD350
400	16	838	1860	1215	605	540	495	46	3	16-φ33	648	571.5	470	57.2	1.6	20-φ35	AW35
500	20	991	1860	1385	730	660	615	50	3	20-φ33	775	686	584	63.5	1.6	24-φ35	AW40

主要连接尺寸：Q647(F、N、P)-C1ass400

通径		外形尺寸			连接尺寸						双作用执行器
DN	in	L	L1	H	D	D1	D2	C	f	n-φd	双作用执行器
50	2	292	247	286	165	127	92	25.4	6.4	8-φ19	GTD100
65	21/2	330	276	330	190	149.2	105	28.6	6.4	8-φ22	GTD115
80	3	356	308	349	210	168.3	127	31.8	6.4	8-φ22	GTD125
100	4	406	348	421	254	200	157	35	6.4	8-φ26	GTD145
125	5	457	378	485	279	234.9	186	38.2	6.4	8-φ26	GTD160
150	6	495	524	582	318	269.9	216	41.3	6.4	12-φ26	GTD210
200	8	597	648	702	381	330.2	270	47.6	6.4	12-φ29	GTD255
250	10	673	715	895	445	387.3	324	54	6.4	16-φ32	GTD300
300	12	762	795	1040	520	450.8	381	57.5	6.4	12-φ35	GTD350
350	14	826	1860	1170	585	514.3	413	60.5	6.4	20-φ35	AW35
400	16	902	1860	1215	650	571.5	470	63.5	6.4	20-φ39	AW40
500	20	1054			775	685.8	584	70	6.4	24-φ42	AW50
