浆液刀闸阀

PZ943H电动刀型闸阀

PZ943H电动刀型闸阀

PZ943H/Y/W刀形闸阀全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状，对松软物料如纤维、纸浆、木浆具有切断功能，同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器，可防止粉尘、砂砾等擦伤性物质进入填料盒，可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得最佳密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长，并且可任意选用驱动装置。
阀体、填料涵均为精密铸造，其中阀体采用凸缘式整体铸造，材质可根据用户需要选用304、316、316L、WCB、2Crl3，密封圈采用PTFE增强聚四氟乙烯材质，耐腐蚀、耐磨损、不沾渣。
阀板有5个支撑点，使阀板有很好的自对中。当阀门处于关闭状态，并承受背压时，阀板不发生偏移。
PZ943H/Y/W刀形闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
PZ943H/Y/W刀形闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
PZ943H/Y/W刀形闸阀连接形式有对夹式、法兰支耳式，密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
PZ943H/Y/W刀形闸阀适用介质：金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等
阀门设计：GB/12234、 MSS-SP、JIS B2003、DIN3356

公称压力：0.6MPa、1.0MPa、1.6MPa、2.5MPa，150Lb

公称通径：DN50~2000mm NPS2~80

适用温度：，-38~+1100℃(具体温度范围视密封副材质和介质性质而定)

连接法兰： ANSI Bl6.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS

主体材料： WCB、ZGlCr18Ni9Ti、ZGlCr18Ni2Mo2Ti、 CF8、 CF8M、CF3、CF3M、C.I、2Cr25Ni20

密封形式：硬密封，软密封

泄漏量：硬密封:D级(液体0.1×DNmm3/s)软密封：A级(零泄漏)

配套附件：安裝法兰

PZ943H/Y/W刀形闸阀性能规范

公称压力 (MPa)	壳体试验 (MPa)	密封试验 (MPa)	工作温度	适用介质
1.0 1.6	1.5 2.4	1.1 1.8	≤900℃	纸浆、污水、煤浆、灰、渣水混合物

PZ943H/Y/W刀形闸阀零部件材质

体、盖	闸板	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

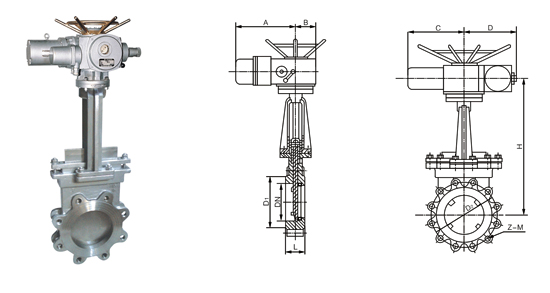

PZ943H/Y/W刀形闸阀外形及连接尺寸 (mm)

公称压力	DN	L	D1	D2	H	Z-M
0.6 MPa	50	48	90	110	300	4-M12
	65	48	110	130	310	4-M12
	80	51	125	150	330	4-M16
	100	51	115	170	380	4-M16
	125	57	175	200	110	8-M16
	150	57	200	225	500	8-M16
	200	70	255	280	580	8-M16
	250	70	310	335	670	12-M16
	300	76	362	395	820	12-M20
	350	76	112	115	900	12-M20
	100	89	162	195	1020	16-M20
	150	89	518	550	1150	16-M20
	500	111	568	600	1250	16-M20
	600	111	670	705	1500	20-M22
	700	127	775	81O	1750	24-M22
	800	127	880	920	2000	24-M27
	900	154	980	1020	2300	24-M27
	1000	165	1080	1120	2500	28-M27
	1200	190	1295	1310	2800	32-M30
1.0 MPa	50	18	100	125	300	1-M16
	65	18	120	115	310	1-M16
	80	51	135	160	330	1-M16
	100	51	155	180	380	8-M16
	125	57	185	210	110	8-M16
	150	57	210	210	500	8-M20
	200	70	265	295	580	8-M20
	250	70	320	350	670	12-M20
	300	76	368	100	820	12-M20
	350	76	128	160	900	16-M20
	100	89	182	515	1020	16-M22
	150	89	532	565	1150	20-M22
	500	111	585	620	1250	20-M22
	600	111	685	725	1500	20-M22
	700	127	800	810	1750	21-M22
	800	127	898	950	2000	21-M30
	900	154	1005	1050	2300	28-M30
	1000	165	1115	1160	2500	28-M30
	1200	190	1325	1380	2800	32-M36

订货须知：
一、①电动刀型闸阀阀产品名称与型号②电动刀型闸阀口径③电动刀型闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电动刀型闸阀型号，请按电动刀型闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
