PZ973X、PZ973F、PZ973H、PZ973Y电动刀型闸阀

电动刀型闸阀产品概述
该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。广泛应用于排水、供热、电站、化工、食品、造纸、制药、煤碳、采矿等工程，满足了现代工、农业自动化要求。

电动装置参数
◎电源：AC380V、50HZ。
◎标准型：标准型产品具有防尘、防雨水的外壳保护能力、保护等级IP65，可直接用于户外。
◎防水型：产品具有防尘、防浸水（IP67）的外壳防护等级。
◎防爆型（EX）：防爆等为DⅡ BT4/DⅡ CT4（不含乙炔）。
◎环境温度：-20℃~40℃
◎可选：配电气控制器

特点
◎启闭迅速，平衡可靠，自动化程度高。
◎安装高度及位置不受限制。
◎采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
◎配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。

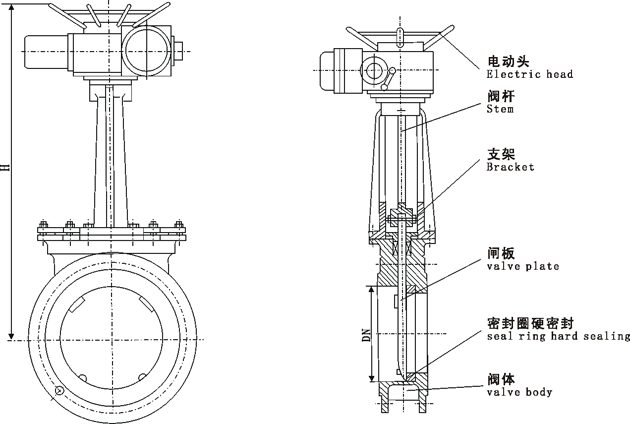

主要外形及连接尺寸(mm)

公称压力	DN	L	D1	D2	H	A	B	C	D	Z-M	电装型号
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	225	280	850	215	175	363	197	R-M16	D715
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	227	16-M20	DZ45
	500	114	568	600	1800	240	235	437	227	16-M20	DZ60
	600	114	670	705	2100	240	235	437	227	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	27-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M30	DZ250
1.0 MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	240	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	227	16-M22	DZ45
	450	89	532	565	1600	240	235	437	227	20-M22	DZ45
	500	114	585	620	1800	240	235	437	227	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	283	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258

订货须知:
⒈PZ973X、PZ973F、PZ973H、PZ973Y电动刀形闸阀产品型号与名称⒉PZ973X、PZ973F、PZ973H、PZ973Y电动刀形闸阀公称通径DN⒊PZ973X、PZ973F、PZ973H、PZ973Y电动刀形闸阀连接形式⒋PZ973X、PZ973F、PZ973H、PZ973Y电动刀形闸阀公称压力和压差⒌PZ973X、PZ973F、PZ973H、PZ973Y电动刀形闸阀额定流量系数KV⒍PZ973X、PZ973F、PZ973H、PZ973Y电动刀形闸阀流量特性⒎PZ973X、PZ973F、PZ973H、PZ973Y电动刀形闸阀适用温度⒏PZ973X、PZ973F、PZ973H、PZ973Y电动刀形闸阀阀体和阀内组件材料⒐PZ973X、PZ973F、PZ973H、PZ973Y电动刀形闸阀电源电压和控制信号⒑PZ973X、PZ973F、PZ973H、PZ973Y电动刀形闸阀是否带附件以便为您正确选型。
