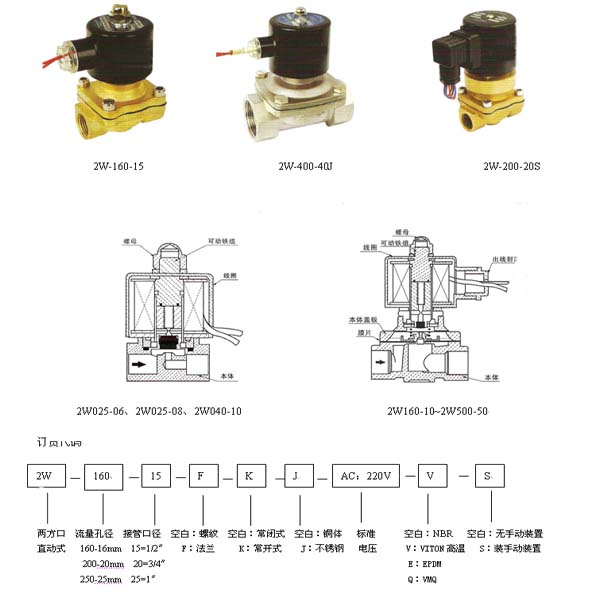

2W系列电磁阀

一、产品[2W系列电磁阀]的详细资料：

产品型号：2W系列

产品名称：2W系列电磁阀

产品特点：2W系列电磁阀，阀体采用锻压成型，用于管路中对液体，气体介质通断的自动控制。换耐温膜片，工作介质温度能达到-5~150℃。

适用介质：液体、水、热水、气、油、瓦斯等
介质温度：-5~80℃
动作方式：直动式，分步直动式
工作压力：常闭式：0~10kgf/c㎡
常开式：0~6kgf/c㎡

阀体材质：黄铜(锻造)、铸铁
膜片式密封，膜片材质：丁腈橡胶(NBR)
线圈保护等级：铁壳线圈IP54

二、主要技术参数

型号	2W160-10	2W160-15	2W200-20	2W250-25	2W350-35	2W400-40	2W500-50
符号	-
使用液体	空气、水、油、瓦斯
动作方式	直动式
型式	常闭式
流量孔径mm	16		20	25	35	40	50
CV值	4.8		7.6	12	24	29	48
接管口径	3/8″	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″
使用流体粘滞度	20CST以下
使用压力**kg/cm2	水0.5 空气0~7 油0~7
最大耐压力kg/cm2	10
工作温度	-5~80
使用电压范围	±10%
本体材质	黄铜
油封材质	NBR,EPDM或VITON

三、主要零件材料

零件名称	材质
零件名称	1/2"-2"丝扣	DN25-DN50(法兰)
阀体	黄铜	碳钢(304不锈钢)
自锁体	黄铜(铝合金)	黄铜(铝合金)
阀杆	不锈钢	不锈钢
密封圈	NBR橡胶

四、主要安装尺寸表

型号	通径（mm）	A	B	C	D	K(G)	阀体材质
2W025-06	2.5	66	30	75	40	1/8"	锻造铜
2W025-08	2.5	66	30	75	40	1/4"
2W040-08	4	66	30	75	40	1/4"
2W040-10	4	74	32	85	52	3/8"
2W160-10	16	101	57	117	69	3/8"
2W160-15	16	101	57	117	69	1/2"
2W-200-20	20	107	57	123	73	3/4"
2W-250-25	25	111	74	134	99	1"
2W350-35	35	140	90	170	119	11/4"	铸造铜
2W400-40	40	142	95	172	123	11/2"
2W500-50	50	172	123	209	168	2"

五、使用注意事项：

1、安装电磁阀，阀体上的箭头标记，应同管路流体流向相一致。

2、电磁阀上的标牌参数应与实际使用要求相符。特别请注意标记的额定电压。

◆警告:本阀没有安装防爆装置，不能在有爆炸性危险的场所使用。

◆备注:对电磁阀有特殊要求，请与当地经销商联系。

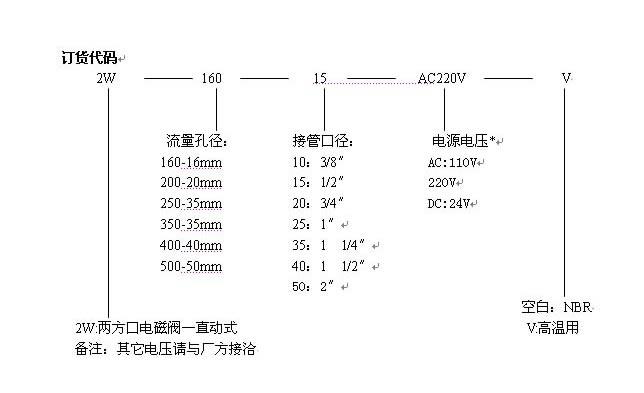

订货须知：
一、①2W系列电磁阀产品名称与型号②2W系列电磁阀口径③2W系列电磁阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的2W系列电磁阀型号，请按2W系列电磁阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
