D971X电动对夹衬胶蝶阀

一、产品[衬胶蝶阀]的详细资料:

产品型号:D971X

产品名称:电动对夹衬胶蝶阀

产品特点:D971X电动对夹衬胶蝶阀采用一体化结构,接入220VAC电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。它可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。

设计与制造:GB12238 结构长度:GB12221(20系列)法兰连接尺寸:GB4216 D971X半衬衬胶蝶阀,全衬电动对夹衬胶蝶阀,衬胶蝶阀。

二、用途:

密封圈材料代号

适用温度

适用介质

NR

≤85℃

水、空气、酸碱类

CR

≤85℃

水、煤气、酸碱类

NBR

≤100℃

水、油品

CPDM

≤120℃

水、蒸汽、一般酸碱类

FKM

≤150℃

水、蒸汽、强酸碱类

三、材料:

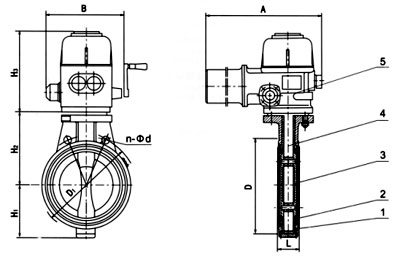

部件列表:1、阀体 2、阀座 3、蝶板 4、阀杆 5、气动装置

阀体

铸铁、球墨铸铁、碳钢、不锈钢

蝶板

铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料

阀杆

碳钢镀镍磷、不锈钢

阀座密封圈

天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

气动装置

组合件

压力等级:PN(MPa) 1.0 1.6

四、测试:

衬里层:电火花检测
试验与检验按GB/T13927标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1

五、主要尺寸参数:

公称通径DN

公称压力MPa

工作压力MPa

L
mm

D
mm

D1
mm

n-Φd

H1
mm

H2
mm

气动装置

质量

型号

A
mm

B
mm

H3
mm

Do
mm

40

1.0

1.0

33

150

110

4-18

55

100

QB1-5-1

418

308

249

-

22

50

43

165

125

4-18

64

120

QB1-5-1

418

308

249

-

24

65

46

185

145

4-18

80

120

QB1-5-1

418

308

249

-

26

80

46

200

160

8-18

112

130

QB1-10-1

418

308

249

-

27

100

52

20

180

8-18

90

145

QB1-15-1

418

308

249

-

28

125

56

250

210

8-18

112

160

QB1-20-1

418

308

249

-

33

150

56

285

240

8-22

135

175

QB1-20-1

418

308

249

-

34

200

60

340

295

8-22

160

210

QB2-40-1

418

308

339

-

57

250

68

395

350

12-22

206

235

QB2-60-1

418

308

339

-

72

300

78

445

400

12-22

232

273

QB3-90-1

585

275

340

305

1142

350

78

505

465

1-22

263

310

QB3-120-1

585

275

340

305

125.5

400

102

565

515

16-26

295

340

QB3-200-1

585

275

340

305

170.5

450

114

615

565

20-26

327

370

QB3-250-1

585

275

340

305

200

500

127

670

620

20-26

358

399

QB4-400-0.5

729

355

372

457

238

550

140

730

675

20-30

384

430

QB4-400-0.5

729

355

372

457

271

600

156

780

725

20-320

474

460

QB4-500-0.5

729

355

372

457

339

700

165

895

840

24-30

486

610

QB5-800.-0.25

910

395

429

457

515

800

190

1015

950

247-33

591

672

QB5-1200-0.25

910

395

429

457

655

900

203

1115

1050

28-33

640

735

QC1500-0.4

783

448

585

400

920

1000

216

1230

1600

28-36

721

800

HQ2500-0.25

783

448

650

400

1100
