EG6B41J英标气动隔膜阀

一、产品[EG6B41J气动隔膜阀]的详细资料：

产品型号：EG6B41J

产品名称：常闭型气动隔膜阀

产品特点：EG6B41J英标气动隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔隔开以达到截断管内介质之目的。EG6k（B）41J常开（闭）式英标气动衬胶隔膜阀可根据不同的衬裹材质，适用於不同温度下的不同流体介质管路上，作为控制介质流动的启闭机构。本阀专用于控制腐蚀性介质,阀体内腔表面衬有可供选择的橡胶和氟塑料。
设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG6B41W无衬里,EG6B41J衬胶气动隔膜阀,常闭型气动隔膜阀。

●气动衬胶隔膜阀与其它阀门最大的区别在於：采用无填料函的构造；橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态，从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
●由於隔膜阀的流道平滑，流阻小，故而可获得较大的流量。
●视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
●由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和最小的关闭力。
●气动衬胶隔膜阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
●阀门的启闭是依靠旋转手轮而达到的。本阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别，以指示阀门的启闭行程。当顺时针放置手轮时，手轮即下移，阀瓣随之带动隔膜下降使通路截断；反之则阀门即开启，色别随之显露。

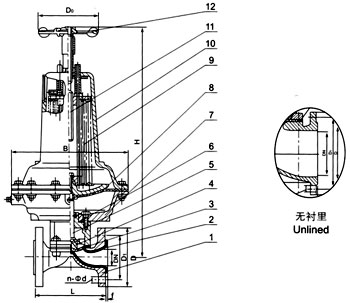

部件列表：1．阀体　2．阀体衬里　3．隔膜　4．阀瓣　5．下阀杆　6．阀盖　7．气缸　8．气动薄膜　9．弹簧　10．气缸盖　
11．上阀杆　12．手轮

二、用途：

本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa)　0.6 1.0 1.6

三、材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
气缸：铝合金、碳钢
气动薄膜：橡胶
阀杆：碳钢、不锈钢手轮：铸铁

四、测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、常闭型气动隔膜阀主要连接尺寸：

DN	公称压力 MPa	工作压力 MPa	L mm	D mm	D1 mm	n-Фd mm	f mm	H mm	D0 mm	B mm	代号 ES	气源压力 MPa	气源接头 MPa	耗气量 cm3	质量 Kg/kilos
15	1.6	1.6	108	95	65	4-14	2	-	-	-	-	-	-	-	-
20			117	105	75	4-14	2	-	120	168	61	0.3	1/8	163.87	7.2
25			127	115	85	4-14	2	394	120	168	61	0.3~0.4	1/8	196.65	8.9
32			146	140	100	4-18	2	400	120	168	61	0.3~0.4	1/8	229.4	10.6
40			159	150	110	4-18	2	485	165	260	62	0.3~0.4	1/4	1425.7	19.5
50			190	165	125	4-18	2	635	165	318	63	0.3~0.4	1/4	2284.1	34.9
65	1.0	1.0	216	185	145	4-18	2	650	165	318	63	0.3~0.4	1/4	3048	39.9
80			254	200	160	8-18	2	660	165	318	63	0.4~0.5	1/4	3244.7	51.9
100			305	220	180	8-18	2	816	280	425	64	0.4~0.5	3/8	6964.5	93.2
125			356	250	210	8-18	3	825	280	425	64	0.4~0.5	3/8	7439.7	105.3
150			406	285	240	8-22	3	1013	365	549	65	0.5	3/8	14912	184.5
200	0.6	0.6	521	340	295	8-22	3	1300	483	749	66	0.6	1/2	49161	407.4
250			635	395	350	12-22	5	-	-	-	-	-	-	-	-
300			749	445	400	12-22	5	-	-	-	-	-	-	-	-

注：1. 气动隔膜阀门尚可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要。
2. 气动阀门的反馈信号采用无触点传感技术。
3. 采用薄膜式气缸替代活塞式气缸，排除了活塞易损漏而导致无法启闭阀门的弊端。
4. 当气源发生故障时，可操作手轮使阀门开启。

订货须知：
一、①常闭型气动隔膜阀产品名称与型号②常闭型气动隔膜阀口径③常闭型气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的常闭型气动隔膜阀型号，请按常闭型气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
