气动调节阀
公称通径mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | |||||||
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 | ||
额定流量 系数Kv |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.6 |
44 |
69 |
110 |
176 |
275 |
440 |
690 | |
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 | ||
执 行 机 构 |
型号 |
|||||||||||||||
气缸直径 |
125 |
160 |
200 |
250 | ||||||||||||
行程mm |
16 |
25 |
40 |
60 | ||||||||||||
弹簧范围KPa |
气关式:40~200,气关式80~240,100~200,200~350,350~500 | |||||||||||||||
流量特性 |
直线;等百分比 | |||||||||||||||
可调比 |
R=50:1 | |||||||||||||||
公称压力MPa |
1.6;4.0;6.4; | |||||||||||||||
介质温度℃ |
-40~230℃(常温型),散热片式230~450℃(中温型),特殊订货-100~600℃ | |||||||||||||||
法兰标准 |
符合JB78-59、JB79-59标准,可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等标准订货生产 | |||||||||||||||
项目 |
指标值 |
项目 |
指标值 | ||
基本误差% |
1.0 |
始终点偏差% |
气关 |
始点 |
1.0 |
始点 | |||||
回差 |
1.0 |
气关 |
始点 |
1.0 | |
死区 |
0.4 |
始点 | |||
额定行程偏差% |
2.5 |
允许泄漏量L/h |
阀额定容量 |
气源压力MPa |
弹簧范围MPa |
公称通径DN | |||||||||||||
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | |||||||
10 |
12 |
15 |
20 |
32 |
40 |
125 |
150 | ||||||||
0.25 |
40-200 |
2.9 |
2.5 |
1.6 |
0.9 |
0.73 |
0.8 |
0.6 |
0.31 |
0.29 |
0.19 |
0.12 |
0.13 |
0.09 |
0.05 |
0.30 |
80-240 |
5.9 |
5.0 |
3.2 |
1.8 |
1.47 |
1.6 |
1.2 |
0.62 |
0.59 |
0.39 |
0.24 |
0.27 |
0.18 |
0.10 |
0.25 |
100-200 |
6.4 |
6.25 |
4.0 |
2.25 |
1.84 |
2.0 |
1.3 |
0.78 |
0.74 |
0.49 |
0.31 |
0.34 |
0.22 |
0.123 |
0.40 |
200-350 |
6.4 |
6.4 |
4.5 |
3.68 |
4.0 |
2.6 |
1.56 |
1.48 |
0.98 |
0.62 |
0.78 |
0.44 |
0.246 | |
0.55 |
350-500 |
6.4 |
6.4 |
6.4 |
4.5 |
2.73 |
2.6 |
1.72 |
1.1 |
1.2 |
0.77 |
0.43 |
气源压力MPa |
弹簧范围 KPa |
公称通径DN | ||||||||||
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 | ||||
32 |
40 |
125 |
150 | |||||||||
0.25 |
40-200 |
0.37 |
6.4 |
6.4 |
5.7 |
4.2 |
3.3 |
2.7 |
2.5 |
1.8 |
1.3 | |
0.30 |
80-240 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.4 |
5.0 |
3.6 |
2.6 | |
0.25 |
100-200 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.2 |
4.5 |
3.2 | |
0.40 |
200-350 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 | |
0.55 |
350-500 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |

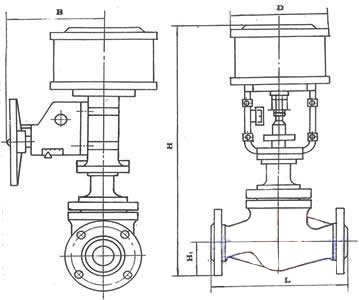

公称通径DN |
D |
B |
Lmm |
Hmm |
H1 |
重量kg | ||||||
PN16 |
PN40 |
PN64 |
常温 |
中温 |
PN16 |
PN40 |
PN64 |
PN16 |
PN40 | |||
25 |
148 |
220 |
184 |
197 |
210 |
383 |
533 |
57.5 |
57.5 |
67.5 |
17 |
21 |
40 |
185 |
222 |
235 |
251 |
423 |
588 |
72.5 |
72.5 |
82.5 |
20.4 |
29.4 | |
50 |
254 |
267 |
286 |
450 |
596 |
80 |
80 |
87.5 |
24.4 |
34.4 | ||
65 |
232 |
280 |
276 |
292 |
311 |
582 |
762 |
90 |
90 |
100 |
42 |
61 |
80 |
298 |
317 |
337 |
594 |
779 |
97.5 |
97.5 |
105 |
50 |
73 | ||
100 |
352 |
368 |
394 |
612 |
810 |
107.5 |
115 |
125 |
80 |
94 | ||
150 |
283 |
350 |
451 |
473 |
508 |
787 |
1047 |
140 |
150 |
170 |
120 |
140 |
200 |
600 |
600 |
650 |
807 |
1067 |
167.5 |
187.5 |
202.5 |
180 |
201 |
阀体、 上阀盖 |
ZG230-450 |
-40~+450℃ |
ZG1Cr18Ni9Ti |
-250~+550℃ | |
ZGOCr18Ni12Mo2Ti |
-250~+550℃ | |
阀塞、 套筒 |
1Cr18Ni9 |
-250~+550℃ |
OCr18Ni12Mo2Ti |
-250~+550℃ | |
填料 |
聚四氟乙烯 |
-40~+200℃ |
柔性石墨 |
-200~+600℃ | |
活塞环 |
TPU |
. |
压缩弹簧 |
60Si2MnA |
. |
气缸 |
铝合金精拉管 硬阳极氧化 |
. |
型 号 |
名称 |
备注 |
QFH-261 |
空气过滤减压器 |
. |
或QGJ-261 |
空气过滤减压器 |
. |
ZPQ |
气动阀门定位器 |
20~100KPa |
或ZPD-171/172 |
电气动阀门定位器 |
4~20mA 0~10mA |
气动大功率放大器 |
1:2 | |
ZPQ |
气动保位阀 |
. |
ZPXS |
侧装手操机构 |
. |
