ZXGV气动薄膜笼式单座阀

一、产品［ZXGV气动薄膜笼式单座阀］概述：

凯斯特牌ZXGV型新系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前后压差不大的工作场合。
本系列产品的标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温由-200℃~560℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

二、产品特点：

1、顶导向单座调节阀，结构紧凑，部件少、易维修。
2、金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。
3、阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。
4、可调范围大，固有可调比为50。
5、执行机构采用多弹簧结构，高度减少30%、重量减轻30%。

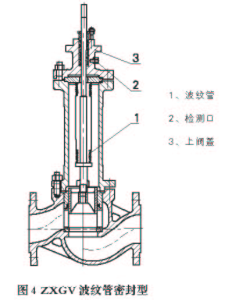

6、ZXGV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。
7、ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

三、零件材料：

主要零件材料：
阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
填料：聚四氟乙烯，柔性石墨
波纹管：1Cr18Ni9Ti
垫片：橡胶石棉板、10、1Cr18Ni9Ti、石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：60SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13

四、技术参数：

公称通径DN（mm）		20				25	32		40	50	65		80	100	125		150	200
		(10)	(12)	(15)	(20)
额定流量系数 KV	直线	1.8	2.8	4.4	6.9	11	17.6		27.5	44	69		110	176	275		440	690
	等百分比	1.6	2.5	4.0	6.3	10	16		25	40	63		100	160	250		400	630
额定行程L（mm）		16						25				40				60
膜片有效面积Ae（cm2）		280						400				600				1000
信号范围Pr(KPa)		20~100、40~200
气源压力Ps(MPa)		0.14~0.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量		硬阀座：IV级（10-4阀额定容量）软阀座：VI级
公称压力PN（MPa）		1.0、1.6、4.0、6.4
工作温度t（℃）	常温型	-20~200、-40~240、-60~250
	散热型	-40~450、-60~450
	高温型	450~560
	低温型	-60~-100、-100~-200、-200~-250

本产业性能指标贯彻GB/T4213-92标准

五、凯斯特牌ZXGV气动薄膜笼式单座阀外形尺寸及重量：

标准型、散热形、高温型外形尺寸表单位：MM

公称通径			20	25	32	40	50	65	80	100	125	150	200
			282		308			394			494
L	PN16，40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16		53	58	70	75	83	93	100	110	125	143	170
	PN40		53	58	70	75	83	93	100	118	135	150	188
	PN64		65	70	78	85	90	103	108	125	148	173	208
H	标准型	PN16	429	438	474	476	502	622	646	687	835	889	981
		PN40	429	438	474	476	502	622	646	695	845	896	1000
		PN64	456	468	511	525	535	663	673	705	868	958	1260
	散热高温型		570	570	610	610	630	730	810	820	960	1090	1180

散热高温型高度（H）为PN16的数值

**夹套型高度H1及H均增加15%

六、凯斯特牌波纹管密封型外形尺寸 单位：MM

公称通径			20	25	32	40	50	65	80	100	125	150	200
ФA			282		308			394			494
L	PN16, PN40		150	160	180	200	230	290	310	350	400	480	600
L	PN64		230	230	260	260	300	340	380	430	500	550	650
H1	PN16, PN40		52.5	5705	70	75	8205	92.5	100	117.5	135	150	187.5
H1	PN64		65	70	7705	85	900	102.5	107.5	125	147.5	172.5	207.5
H2	-60~-100℃		500	500	500	500	500	600	600	600	700	700	700
	-100~-200℃		700	700	700	700	700	800	800	800	900	900	900
	-200~-250℃		900	900	900	900	900	1000	1000	1000	1100	1100	1100
H	-60~-100(℃)	PN16, PN40	810	810	832	832	832	1026	1026	1024	1200	1198	1198
	-60~-100(℃)	PN64	810	810	832	832	832	1026	1026	1024	1200	1198	1198
	-100~-200(℃)	PN16, PN40	1010	1010	1032	1032	1032	1226	1226	1124	1400	1398	1398
	-100~-200(℃)	PN64	1010	1010	1032	1032	1032	1226	1226	1124	1400	1398	1398
	-200~-250(℃)	PN16, PN40	1210	1210	1032	1232	1232	1426	1426	1424	1600	1598	1598
	-200~-250(℃)	PN64	1210	1210	1032	1232	1232	1426	1426	1424	1600	1598	1598
ФD3			260	260	285	305	340	370	405	460	525	590	700
ФD4			290	290	315	335	370	400	435	490	555	630	740
螺栓孔N(个)-D(直径)			8-14	8-14	8-14	8-16	8-16	10-16	10-16	12-18	14-18	16-18	18-18

公称通径	20	25		32	40	50		65	80	100	125	150	200
ФA	282		308				394				494
L	150	160		180	200	230		290	310	350	400	480	600
H1	53	58		70	75	83		93	100	110	125	143	170
H标准型	446.5	453.5		490	542	537.5		617.5	667	675	735	907.5	900

七、凯斯特牌调节阀重量表 单位:KG

公称通径		20	25	32	40	50	65	80	100	125	150	200
标准型	PN16	16	17	19	21	23	35	48	57	64	70	900
	PN40	16	17	19	21	23	35	48	60	67	74	95
	PN64	20	21	25	30	33	44	71	91	100	115	145
散热高温型		17	18	20	22	25	36	51	60	67	74	95
波纹管型		20	21	25	30	33	48	71	91	102	115	145
低温型		20	21	23	26	28	42	58	69	77	84	108

订货须知：
一、①ZXGV气动薄膜笼式单座阀产品名称与型号②ZXGV气动薄膜笼式单座阀口径③ZXGV气动薄膜笼式单座阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZXGV气动薄膜笼式单座阀型号，请按ZXGV气动薄膜笼式单座阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
