ZZYVP微压指挥器型压力调节阀

一、产品[微压指挥器型自力式压力调节阀]详细资料

ZZYVP微压指挥器型自力式压力调节阀是一种无需外加驱动能源，依靠被调介质自身的压力为动力源及其介质压力变化，按设定值，进行自动调节的节能型控制装置。他集检测、控制、执行诸多功能于一阀，自成一个独立的仪表控制系统。

　　该产品由低流阻浮动阀、指挥器作器及执行机构组成。是符合国际标准的新一代阀门产品，其特点有：

1、无需外加驱动能源的节能型自控系统，设备费用低，适用于爆炸性环境；

2、结构简单，维护工作量小；

3、设定点可调且范围宽，便于用户在设定范围内连续调整；

4、执行机构敏感，极微小的压力变化即刻会检测出；

该产品特别适用于各行业的储罐的气封系统及安全保护系统。如储罐氮封。

二、工作原理

1、阀前控制原理（见图一）微压指挥器型自力式阀前调节阀的工作原理：（阀前调压阀为常闭型）

介质由箭头方向流入调压阀经节流后流出。同时P1也进入指挥器B室做能源使用。阀后压力直接进入调压阀下膜室A。同时进入指挥器测量市C室。

压力P2增加时，首先作用在调压阀A室，使调压阀阀芯上移，调压阀关闭，阀后压力减小（初调）。同时，进入指挥器测量室C室压力也增加，使指挥器关闭，作为能源使用的压力P1经指挥器阀芯节流阻力增加，Ps减小，此压力进入调压阀D室，压力相应减小，调压阀进一步关小，阀后压力继续减小（精调）。故在指挥器型调压阀二次调压过程后，调压精度较通常的调压阀高。在阀后压力P2降低时，作用方向相反，通过调压阀初调及指挥器操纵调压阀开度后，使P2增加。设定压力由指挥器调节螺杆调节指挥器压缩弹簧的弹力达到。该产品调压阀为常闭型。运行时，只要有压力P1，即可通过常开型指挥器开启调压阀。

三、自力式压力调节阀与控制阀的区别：

该两类产品的区别，主要在于控制阀即需要外界能源（如电源或气源）做驱动能，又需要接受外来控制仪表信息才能改变阀内截流件相对位置，从而实现改变流体压力。

自力式压力调节阀则既不需外来能源，又不需要接受外来控制仪表信号，仅靠被调介质的压力信号，便可实现压力调节。两者区别可见图二。

四、主要技术参数和性能指标

公称通径DN(mm)	20			25	40		50	80			100	150
阀座直径（mm）	6	15	20	25	32	40	50	65	80		100	125	150
额定流量系数KV	3.2	5	8	10	20	32	50	80	100		160	250	400
压力调节范围KPa	0.5~7 5~20 15~50 30~150
公称压力PN(MPa)	1.0 1.6
被调介质温度（℃）	-20~90
流量特性	快开
调节精度（%）	≤3
执行机构薄膜有效面积（cm²）	200				280					400
允许泄漏量	符合ANS1B16.104-1976 IV级

五、外形尺寸

公称通径（DN）	0	25	32	40	50	65	80	100	125	150
法兰端面距（L）	150	160	180	200	230	290	310	350	400	480
H	610	610	630	630	640	710	720	730	800	930
H₁	330	330	50	350	360	430	440	450	520	650
ø	310					400
D	105	115	140	50	165	185	00	220	250	285
D₁	75	85	100	110	125	145	160	180	210	240
D₂	56	65	76	84	99	118	132	156	184	211
n-d	4-14		4-18				8-18

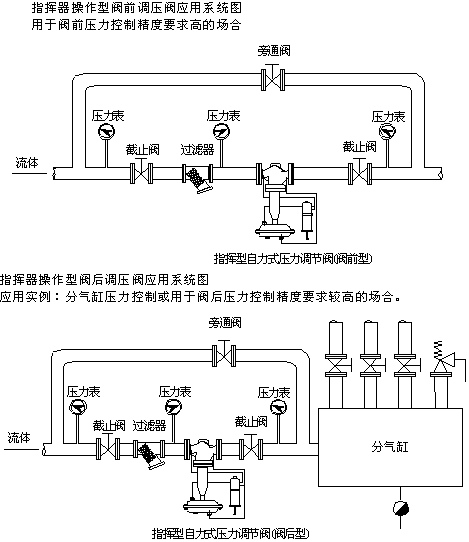

应用典列：

订货须知：
一、①微压指挥器型压力调节阀产品名称与型号②微压指挥器型压力调节阀口径③微压指挥器型压力调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的微压指挥器型压力调节阀型号，请按微压指挥器型压力调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
