自力式调节阀
一、产品[ZZY型自力式压力调节阀]详细资料
ZZY型自力式压力调节阀(蒸汽减压阀)无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
本系列产品有单座(ZZYP)、套筒(ZZYM)、双(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。
二、产品特点
自力式压力调节阀(蒸汽减压阀)无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
压力分段范围细且互相交叉,调节精度高。
压力设定值在运行期间可连续设定。
对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
橡胶膜片式检测,执行机构测精度高、动作灵敏。
采用压力平衡机构,使调节阀反应灵敏、控制精确。
主要零件材料
阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
膜盖:A3、A3钢涂四氟乙烯 不锈钢
填料:丁腈、乙炳、氟、耐油橡胶
阀内部件
阀芯型式: | 单座、套筒、双座 |
流量特性: | 等百分比、线性 |
内件材质: | 标准材质组合及使用温度、压力范围请参阅附录 |
阀体 |
型式 |
直通 |
阀盖 |
型式 |
标准、加长型 |
材质 |
WCBWC9CF8CF8M等 |
材质 |
WCBWC9CF8CF8M | ||
阀芯 |
特性 |
直线、等百分比、快开 |
填料 |
“V”型PTFE、 柔性石墨、波纹管 | |
材质 |
304304+STL/PTFE316316+STL/PTFE | ||||
执行器 |
自立式弹簧执行机构 | ||||
定位器 |
| ||||
附件 |
导压管、接头 |
三、主要技术参数和性能指标
公称通径 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||||||||||
额定流量系数 Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 | ||||||||||
额定行程 (mm) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
60 |
70 | ||||||||||||||
公称压力 PN(MPa) |
1.6 、 4.0 、 6.4 | ||||||||||||||||||||||
压力调节范围 (kPa) |
15 ~ 50 40 ~ 80 60 ~ 100 80 ~ 140 120 ~ 180 160 ~ 220 200 ~ 260
240 ~ 300 280 ~ 350 330 ~ 400 380 ~ 450 430 ~ 500 480 ~ 560 540 ~ 620
600 ~ 700 680 ~ 800 780 ~ 900 880 ~ 1000 950 ~ 1500 1000 ~ 2500 | ||||||||||||||||||||||
流量特性 |
快开 | ||||||||||||||||||||||
调节精度 ( % ) |
± 5 | ||||||||||||||||||||||
使用温度 ( ℃ ) |
≤ 350 | ||||||||||||||||||||||
允许
泄漏量 |
硬密封 (l/h) |
单座:≤ 10 -4 阀额定容量 (IV 级 ) ;双座、套筒≤ 5X10 -3 阀额定容量 (II 级 ) | |||||||||||||||||||||
软密封 (ml/h) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
11.10 |
16.0 | |||||||||||||
减压比 |
最大 |
10 | |||||||||||||||||||||
最小 |
1.25 |

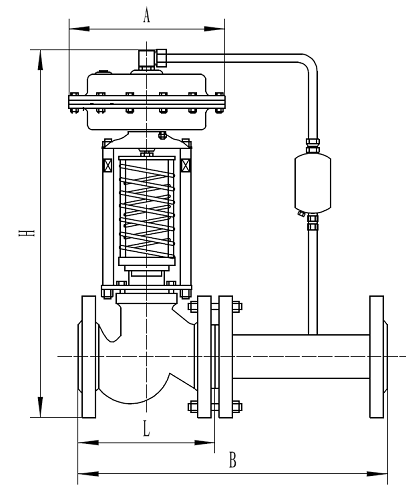

四、主要外形尺寸及重量
公称通径 0N |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | ||
法兰接管尺寸 B |
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
2000 |
2200 | ||||||
法兰端面距 L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 | ||
压
力
调
节
范
围
kPa |
15 一 140 |
H |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
940 |
1000 | |||
A |
280 |
308 | |||||||||||||
280 — 500 |
H |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
900 |
950 | ||||
A |
230 | ||||||||||||||
120 — 300 |
H |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
890 |
940 | ||||
A |
176 |
194 |
280 | ||||||||||||
480 — 1000 |
H |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
880 |
930 | |||||
A |
176 |
194 |
280 | ||||||||||||
600 一 1500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 | |||||
A |
85 |
96 | |||||||||||||
1000 — 2500 |
H |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
1100 |
1200 | |||||
A |
85 |
96 | |||||||||||||
重量 kg |
26 |
37 |
42 |
72 |
90 |
114 |
130 |
144 |
180 |
200 |
250 | ||||
导压管接头螺纹 |
M16X1.5 |

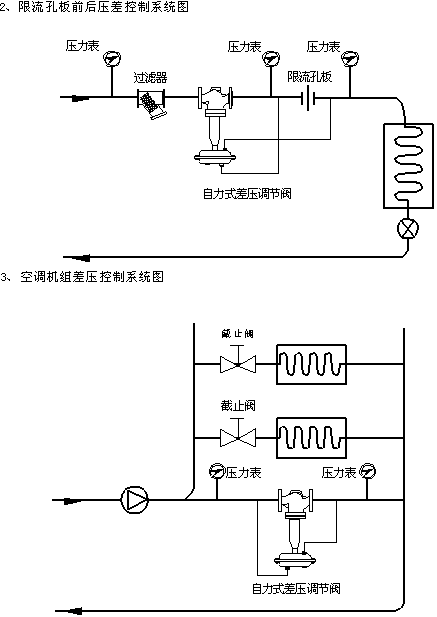

五、应用典列:

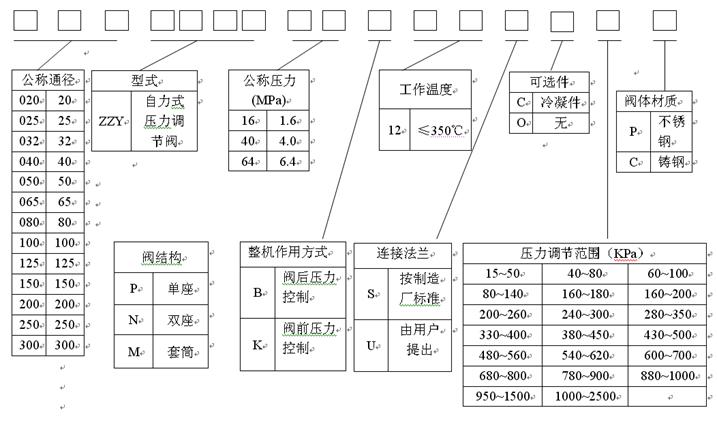

订货须知:
一、①ZZYP自力式压力调节阀产品名称与型号②ZZYP自力式压力调节阀口径③ZZYP自力式压力调节阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的ZZYP自力式压力调节阀型号,请按ZZYP自力式压力调节阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
