D71FS衬氟手动蝶阀

一、概述:

产品名称:D71FS衬氟手动蝶阀

产品特点:对夹连接手动蝶阀,中线连接手动蝶阀,手动蝶阀

衬氟手动气动的详细资料:衬氟手动蝶阀,中线连接手动蝶阀,手动蝶阀

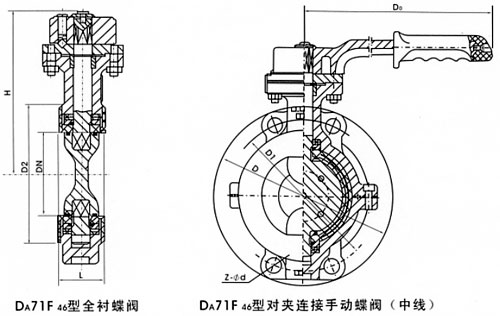

二、安装图:

三、凯斯特牌D71FS衬氟手动蝶阀主要连接尺寸及重量:

公称通径

标准值

参考值

DN(mm)

NPS(inch)

L

D

D1

D2

F

B

Z-Φd

Do

H

W(kg)

PN0.6(MPa)

40

11/2

33

130

100

80

3

16

4-Φ14

160

140

2.5

50

2

43

140

110

90

3

16

4-Φ14

200

145

3.5

65

21/2

46

160

130

110

3

16

4-Φ14

250

155

4.5

80

3

46

182

150

125

3

18

4-Φ18

250

165

6

100

4

52

205

170

145

3

18

4-Φ18

250

180

7.5

125

5

56

235

200

175

3

20

8-Φ18

300

203

11

150

6

56

260

225

200

3

20

8-Φ18

300

225

16

200

8

60

315

280

255

3

22

8-Φ18

200*

275

48

250

10

68

370

335

310

3

24

12-Φ18

200*

315

60

300

12

78

435

395

362

4

24

12-Φ23

240*

348

75

350

14

78

485

445

412

4

26

12-Φ23

240*

415

82

400

16

102

535

475

462

4

28

16-Φ23

280*

460

123

450

18

114

590

550

518

4

28

16-Φ23

280*

500

150

500

20

127

640

600

568

4

30

16-Φ23

320*

530

180

600

24

154

755

705

670

5

30

20-Φ25

320*

610

225

700

28

165

860

810

775

5

32

24-Φ25

360*

675

315

800

32

190

975

920

880

5

34

24-Φ30

360*

805

385

900

36

203

1075

1020

980

5

36

24-Φ30

380*

995

420

1000

40

216

1175

1120

1080

5

36

28-Φ30

400*

1170

620

1200

48

254

1400

1340

1295

5

40

32-Φ34

400*

1295

788

订货须知:
一、①衬氟手动蝶阀产品名称与型号②衬氟手动蝶阀口径③衬氟手动蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的衬氟手动蝶阀型号,请按衬氟手动蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
