BD343H法兰式保温蝶阀

一、BD343H法兰式多层次金属硬密封保温蝶阀

产品简介:金属硬密封蝶阀是通用软密封蝶阀向中压中高温领域的廷伸和发展，它除保留原有蝶阀具有的结构紧凑，体积小，重量轻，操作方便，性能可靠，维修简单外，还具有抗老化，抗辐照，经久耐用，寿命长，耐温耐高压，应用范围广等特点。广泛应用于热力管道，锅炉辅机系统，石油化工和冶金行业中，用来切断和调节各种非腐蚀性和腐蚀性介质。

二、产品特点：
1、本产品采用独特的三偏心结构设计，不仅结合了双偏心结构的优点，同时还具备角偏心的优异性能。
2、阀杆轴心线与阀体中心线的偏心量很小，使蝶阀外型美观，便于安装，同时减小流阻，提高流通能力，起到节能效果。
3、密封圈采用多层次复合材料制造，具有硬度高，耐腐蚀强，弹性好，密封性能可靠，10万次开关无泄漏的优异特点。

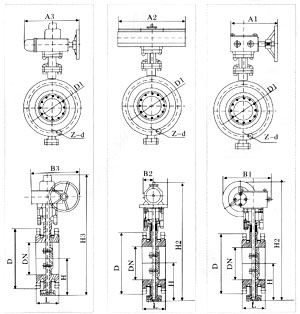

三、BD343H法兰式多层次金属硬密封保温蝶阀结构图:

四、 主要技术参数和性能指标:

公称通径 DN	50～2000mm	公称压力	0.1～4.0Mpa
适用温度	-50～600	传动方式	手动、蜗轮、气动、电动、液动
适用介质	水、蒸气、酸、碱、油品等

五、凯斯特牌保温蝶阀主要外形尺寸：

公称通径DN(mm)		结构长度(标准值)		外形尺寸(参考值)										连接尺寸(标准值)						参考重量 BD343H
公称通径DN(mm)		L		H	BDd343H			BDd643H			BDd943H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短Brief	长long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	3695	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1305	5385	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	2433	845
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2435	1000	925	-	-	-	2886	-	-	1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	2780	1000	925	-	-	-	3456	-	-	1830	1760	40-36	1915	1820	40-48	4700
1800	72	670	870	1230	3020	1100	980	-	-	-	3420	-	-	2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3270	1100	980	-	-	-	3685	-	-	2265	2180	48-42	2325	2230	48-48	8700

公称通径DN(mm)		结构长度(标准值)		外形尺寸(参考值)										连接尺寸(标准值)						参考重量 BD343H
公称通径DN(mm)		L		H	BDd343H			BDd643H			BDd943H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短Brief	长long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-14	165	125	4-18	19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-14	185	145	8-18	22
80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	4-18	200	160	8-18	25
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	4-18	235	190	8-22	28
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-18	300	250	8-26	50
200	8	152	230	200	760	400	425	850	250	170	775	300	315	340	295	8-18	360	310	12-26	64
250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-18	425	370	12-30	99
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-22	485	430	16-30	130
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	12-22	555	490	16-33	188
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	58/0	525	16-22	620	550	16-36	270
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	16-22	670	600	20-36	350
500	20	229	350	380	1305	5385	580	1290	650	280	1415	575	714	715	650	20-22	730	660	20-36	375
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-26	845	770	20-39	560
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-26	960	875	24-42	610
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-30	1085	990	24-48	880
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1125	1050	24-30	1185	1090	28-48	1100
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-30	1320	1210	28-56	1600
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-33	1530	1420	32-56	2150
1400	56	530	710	850	2435	1000	925	-	-	-	2886	-	-	1685	1590	36-36	1755	1640	36-62	3200
1600	64	600	790	1030	2780	1000	925	-	-	-	3456	-	-	1930	1820	40-36	1975	1830	40-62	5000
1800	72	670	870	1230	3020	1100	980	-	-	-	3420	-	-	2130	2020	44-39	2195	2070	44-70	6800
2000	80	760	950	1350	3270	1100	980	-	-	-	3685	-	-	2345	2230	48-42	2425	2300	48-70	9100

公称通径DN(mm)		结构长度(标准值)		外形尺寸(参考值)										连接尺寸(标准值)
公称通径DN(mm)		L		H	BDd343H			BDd643H			BDd943H			PN0.6MPa
毫米mm	英寸inch	短Brief	长long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-14
65	21/2	112	170	115	370	180	200	625	250	170	530	250	255	185	145	8-18
80	3	114	180	120	380	180	200	645	250	170	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	675	250	170	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	715	450	220	640	250	255	270	220	8-26
150	6	140	210	175	555	270	280	800	450	220	705	300	315	300	250	8-26
200	8	152	230	200	760	400	425	850	450	220	775	300	315	375	320	12-30
250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	12	178	270	250	895	450	560	1035	650	280	1070	300	315	515	450	16-33
350	14	190	290	280	950	450	560	1070	650	280	1140	300	315	580	510	16-36
400	16	216	310	305	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
450	18	222	330	350	1255	535	580	-	-	-	1335	575	714	685	610	20-39
500	20	229	350	380	1305	535	580	-	-	-	1415	575	714	755	670	20-42

订货须知：
一、①保温蝶阀产品名称与型号②保温蝶阀口径③保温蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的保温蝶阀型号，请按保温蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.czkst.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
