法兰蝶阀
一、产品[手动空气调节蝶阀 ]的详细资料：
产品名称：手动空气调节蝶阀
产品特点：非密封型手动空气调节阀,非密封型调节阀,手动空气调节阀用途。本阀可作为通风除尘管路双向启闭及调节装置，适用于冶金、矿山、水泥、化工、发电等待业的通风除尘及环境保护系统之中。特点：本阀为钢板焊接，长度短、重量轻、结构简单、使用维修方便，电动可实现现场操作和远距离控制。本阀为非密封型阀门。

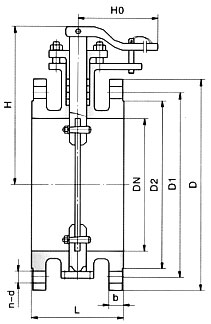

二、凯斯特牌TD41W-0.6/6C非密封型手动空气调节蝶阀主要外形尺寸及重量：
|
公称通径(DN) |
主要外形尺寸/（mm） |
重量（kg） | ||||||||
|
L |
D |
D1 |
D2 |
H |
b |
c |
n-d |
H0 | ||
|
100 |
120 |
210 |
170 |
144 |
166 |
18 |
2 |
4-18 |
200 |
10 |
|
125 |
120 |
240 |
200 |
174 |
177 |
18 |
2 |
8-18 |
200 |
12 |
|
150 |
120 |
265 |
225 |
200 |
190 |
20 |
2 |
8-18 |
200 |
14 |
|
200 |
140 |
320 |
280 |
254 |
240 |
22 |
2 |
8-18 |
250 |
29 |
|
250 |
160 |
375 |
335 |
310 |
264 |
24 |
2 |
12-18 |
250 |
31 |
|
300 |
180 |
440 |
395 |
363 |
290 |
24 |
2 |
12-22 |
250 |
34 |
|
350 |
180 |
490 |
445 |
413 |
352 |
24 |
2 |
12-22 |
350 |
55 |
|
400 |
180 |
540 |
495 |
463 |
377 |
24 |
2 |
16-22 |
350 |
62 |
|
450 |
180 |
595 |
550 |
518 |
402 |
24 |
2 |
16-22 |
350 |
75 |
|
500 |
180 |
645 |
600 |
568 |
427 |
26 |
2 |
20-22 |
350 |
83 |
|
600 |
180 |
755 |
705 |
667 |
477 |
30 |
2 |
20-26 |
350 |
106 |
订货须知：
一、①手动空气调节蝶阀产品名称与型号②手动空气调节蝶阀口径③手动空气调节蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的手动空气调节蝶阀型号，请按手动空气调节蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
