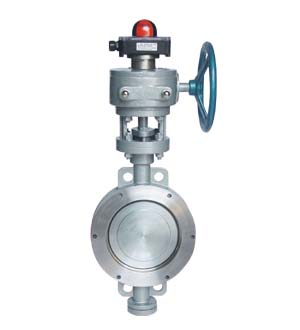

BWSX消防信号蝶阀

一、产品[消防信号蝶阀]的详细资料:

产品名称:消防信号蝶阀

产品特点:对夹式管网衬胶蝶阀,法兰式管网衬胶蝶阀,管网衬胶蝶阀

      XD371X 信号蝶阀适用于消防系统中控制阀门,要求常开的场合,当阀门开或关到指定位置时,阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能。

产品特点:

XD371X中线型对夹信号蝶阀是我厂引进国外先进技术而自行开发的中线型蝶阀,它具有结构简单,密封可靠,开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上,尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态,具有直观、清晰、可靠的反映出消防系统中的工作状态,所以广泛、大量的适用于消防系统中。

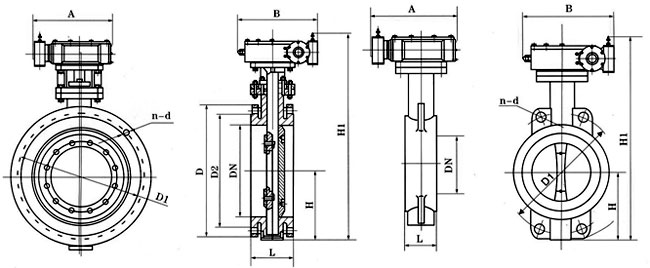

XD371X信号蝶阀结构图:
、主要技术参数:
公称通经
公称压力
工作温度
密封试验
强度试验
适用介质
DN50~400mm
1.0/1.6/2.5MPa
-10℃~-80℃
1.1倍公称压力
1.5倍公称压力
水、油、气




主要零件材料:
序号
零件名称
材质
序号
零件名称
材质
1
阀体
球铁、铸钢
7
密封圈
NBR。EPDM
2
阀轴
SUS410/SUS316
8
圆垫片
SUS316/黄铜
3
蝶板
球铁喷塑、不锈钢
9
对开环
SUS316/黄铜
4
阀座
EPDM,PTEE
10
挡圈
弹簧钢
5
衬套
青铜,聚四氟乙烯












、凯斯特牌消防信号蝶阀XD371X/J  XD341X/J- Z.Q.C.P.R系列对连接尺寸:

公称通径

外形尺寸(参考值)

法兰尺寸和螺栓孔尺寸(标准值)

对夹式

法兰式

A

B

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L半

H

H1

L半

H

H1

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

43

63

309

108

82.5

306

80

80

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

2 1/2

46

70

320

112

92.5

321

80

80

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

3

46

83

340

114

100

346

80

80

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

4

52

105

360

127

110

387

95

95

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

5

56

115

405

140

125

411

95

95

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

6

56

137

450

140

142.5

447

95

95

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

8

60

164

607

152

170

607

190

308

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

10

68

206

659

165

192.5

688

190

308

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

12

78

230

742

178

222.5

742

190

308

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

14

78

248

792

190

252.5

797

190

308

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

16

102

289

887

216

282.5

930

270

466

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

18

114

320

938

222

307.5

975

270

466

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

20

127

343

985

229

335

1065

270

466

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

24

154

413

1243

267

390

1225

457

625

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

28

165

478

1346

292

447.5

1343

457

625

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

32

190

525

1466

318

507.5

1436

457

625

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

36

203

585

1565

330

557.5

1616

598

853

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

40

216

640

1781

410

615

1711

598

853

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

48

254

755

1965

470

727.5

1971

598

853

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

1400

56

270

910

2195

530

837.5

2218

860

1345

1630

1560

1510

36-36

1675

1530

1530

36-42

1685

1590

1530

36-48

1600

64

318

1030

2525

600

957.5

2578

860

1345

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

1800

72

356

1140

2845

670

1057.5

2689

860

1345

2045

1970

1718

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

2000

80

406

1250

3075

760

1162.5

3022

952

1592

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62
