D341X法兰式软密封蝶阀

一、产品[法兰式软密封蝶阀]的详细资料：

产品型号：D341X

产品名称：法兰式软密封蝶阀,手柄、蜗杆蜗轮传动法兰式软密封蝶阀,蜗轮传动软密封蝶阀,法兰式软密封蝶阀

软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为:
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

二、采用标准
设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

三、凯斯特牌法兰式软密封蝶阀主要技术参数

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

四、凯斯特牌法兰式软密封蝶阀主要零件的材质

零件名称	材料
阀体	各种橡胶、聚四氟
蝶板	灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈	球墨铸钢、铸钢、合金钢、不锈钢
阀杆	2Cr13、不锈钢
填料	O型圈、柔性石墨O

五、蝶阀密封材料选用和适用温度

材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或or J	XA或or JA	XB或or JB	XC、JC或or F	XD或or JD	XE或or JE
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

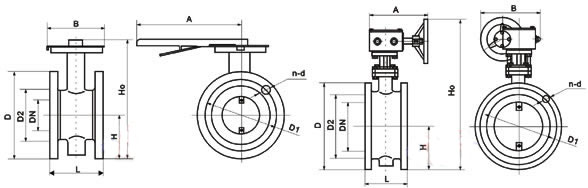

六、凯斯特牌法兰式软密封蝶阀D41X/J -6/10/16 Q.C.P.R系列连接尺寸：

公称通径		结构长度 (标准值)	外形尺寸 (参考值)				连接尺寸(标准值)												参考重量（kg）
公称通径		结构长度 (标准值)	外形尺寸 (参考值)				0.6MPa				1.0MPa				1.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	82.5	238	270	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	8.5
65	21/2	112	92.5	258	270	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	9.5
80	3	114	100	278	270	65	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	11
100	4	127	110	293	270	65	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	15
125	5	140	125	309	310	65	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	21
150	6	140	142.5	336	310	65	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	24

七、凯斯特牌法兰式软密封蝶阀D341X/J -6/10/16 Q.C.P.R系列连接尺寸：

公称通径 mm	长度	外形尺寸 (参考值)				连接尺寸 (标准值)												重量 kg
	长度	外形尺寸 (参考值)				0.6MPa				1.0MPa				1.6MPa
	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	13
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	14
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	15.5
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	19.5
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	25.5
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	28.5
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	48
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	140
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	180
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	215
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	290
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	560
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	910
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1500
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1750
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2180
1400	710	910	2310	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2400
1600	790	1030	2595	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	2870
1800	870	1140	2810	1100	980	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	3380
2000	950	1250	3100	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4010

注：若用户需用阀板衬橡胶等特殊要求，订货时请注明。

订货须知：
一、①法兰式软密封蝶阀产品名称与型号②法兰式软密封蝶阀口径③法兰式软密封蝶阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的法兰式软密封蝶阀型号，请按法兰式软密封蝶阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
