EG11W内螺纹隔膜阀

一、产品[EG11W内螺纹隔膜阀]的详细资料：

产品型号：EG11W

产品名称：内螺纹隔膜阀

产品特点：隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。
　　1、采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
　　2、受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
　　3、隔膜阀按结构形式可分为：屋式、直流式、截止式、直通式、闸板式和直角式六种；连接形式通常为法兰连接；按驱动方式可分为手动、电动和气动三种，其中气动驱动又分为常开式、常闭式和往复式三种。
　　4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使用.

设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W内螺纹隔膜阀

产品用途：本阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

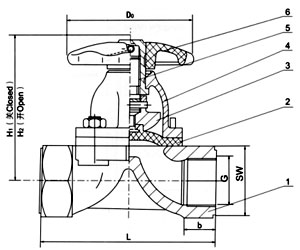

部件列表：1．阀体　2．隔膜　3．阀瓣　4．阀杆　5．阀盖　6、手轮

二、主要性能规范:

工作温度	适用介质
≤85℃	空气、水

三、主要零件的材料：

名称	材料
阀体	铸铁、不锈钢、球铁
阀盖	铸铁
阀瓣	铸铁
手轮	铸铁
隔膜	天然胶、乙丙胶等
阀杆	碳钢

四、测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、凯斯特牌内螺纹隔膜阀主要尺寸参数：

公称通径		公称压力 MPa	工作压力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
DN	G	公称压力 MPa	工作压力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-	-	-	45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3		1.0	254	105	32	206	246	230	16.2

订货须知：
一、①内螺纹隔膜阀产品名称与型号②内螺纹隔膜阀口径③内螺纹隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的内螺纹隔膜阀型号，请按内螺纹隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
