EG41W/F不锈钢隔膜阀
一、产品[EG41W/F不锈钢隔膜阀]的详细资料:
产品型号:EG41W/F
产品名称:不锈钢隔膜阀
产品特点:隔膜阀是一种特殊形式的截断阀,出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,故称隔膜阀。最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏。
  1、采用橡胶或塑料等软质密封制作的隔膜,密封性较好。由于隔膜为易损件,应视介质特性而定期更换。
  2、受隔膜材料限制,隔膜阀适用于低压和温度相对不高的场合。
  3、隔膜阀按结构形式可分为:屋式、直流式、截止式、直通式、闸板式和直角式六种;连接形式通常为法兰连接;按驱动方式可分为手动、电动和气动三种,其中气动驱动又分为常开式、常闭式和往复式三种。
  4.一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中,也不宜在较高压力的管路中使用.
设计与制造:BS5156 结构长度:BS5156 法兰连接尺寸:BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG11W
产品用途:本阀专用于控制一般腐蚀性介质,可供各类管路或设备上作启闭及节流用。
适用温度:≤120℃、≤150℃(按照隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6

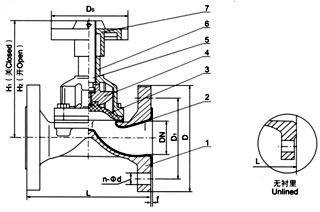

部件列表:1.阀体 2.隔膜 3.阀瓣 4.阀杆 5.阀盖 6、手轮
二、主要性能规范:

工作温度
适用介质
≤85℃
空气、水

三、主要零件的材料:

名称
材料
阀体
铸铁、不锈钢、球铁
阀盖
不锈钢
阀瓣
不锈钢
手轮
铸铁
隔膜
天然胶、乙丙胶等
阀杆
不锈钢

四、测试:
衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1
五、不锈钢衬胶隔膜阀主要尺寸参数:
公称通径
公称压力
L
mm
D
mm/in
D1
mm/in
n-Φd
in
F
mm
DN
NPS
15
1/2
150
108/125
89/31/2
60.5/23/8
4-5/8
2
20
3/4
117/135
98/37/8
70/23/4
4-5/8
2
25
1
127/145
108/41/4
79.5/31/8
4-5/8
2
32
11/4
146/160
117/45/8
89/31/2
4-5/8
2
40
11/2
159/180
127/5
98.5/37/8
4-5/8
2
50
2
190/210
152/6
120.5/43/4
4-3/4
2
65
21/2
216/250
178/7
139.5/51/2
4-3/4
2
80
3
254/300
190/71/2
152.5/6
4-3/4
2
100
4
305/350
229/9
1901.5/71/2
4-3/4
2
125
5
356/400
254/10
216/81/2
8-7/8
2
150
6
406/460
279/11
241.5/91/2
8-7/8
2
200
8
521/570
343/131/2
298.5/113/4
8-7/8
2
250
10
635/680
406/16
362/141/4
12-1
2
300
12
749/790
483/19
432/17
12-1
2
350
14
787/900
533/21
476/183/4
12-11/8
2
400
16
914/1000
597/231/2
540/211/4
16-11/8
2
订货须知:
一、①不锈钢衬胶隔膜阀产品名称与型号②不锈钢衬胶隔膜阀口径③不锈钢衬胶隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的不锈钢衬胶隔膜阀型号,请按不锈钢衬胶隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
