隔膜阀

GM高真空隔膜阀

一、产品[GM高真空隔膜阀]的详细资料：

产品型号：GM

产品名称：高真空隔膜阀,GM高真空隔膜阀,真空隔膜阀,隔膜阀

产品特点：高真空隔膜阀是利用阀杆将橡胶膜直接压在阀座上用来截止或接通真空系统。阀门适用的工作介质为空气及非腐蚀性气性。

产品用途：本阀是真空系统中，供切断或接通气流之用。基中，连接管焊接式更溴化锂制冷设备中的理想配件。
适用温度：NBR -25~100℃ FKM? -30~150℃
适用介质：空气及非腐蚀性气体
适用范围：105~1.3×10-4
漏率：6.7×10-4

设计与制造：GB122239 结构长度：GB12221、JB1688 法兰连接尺寸：GB4216、JB78

二、主要性能规范：

阀门漏率	≤1.3×10^-4Pa.L/S.
适用温度	-25～+80℃(丁腈橡胶) 　 -30～+150℃(氟橡胶)
适用范围
连接型式	使用压力范围(Pa)
活套法兰(GB6070、JB919)	0.6×10⁶～1.3×10^-4
焊接法兰(GB6070、JB919)	1.6×10⁶～1.3×10^-4
快卸法兰(GB4982)	0.1×10⁶～1.3×10^-4
螺纹连接	1.6×10⁶～1.3×10^-4

三、主要零部件材料：

阀体 Body	不锈钢 Stainless steel	适用温度 Suitable temperature	-25~150℃
隔膜 Diaphragm	氟橡胶 Fluoroelastomer	适用介质 Suitable medium	空气及非腐蚀性气体 Air and noncorrosive air
阀杆 Stem	不锈钢 Stainless steel	适用范围(Pa) Suitable medium	105~1.3×10-4

四、测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

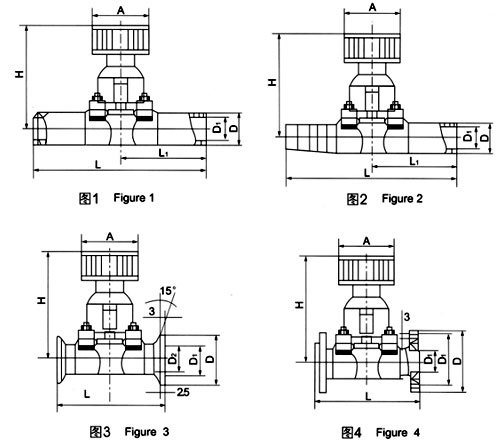

五、I型连接管焊接（图1）：

型号	DN	D	H	A	L	L1
GM-10C-H（I）	10	19	80	55	240	120
GM-25C-H（I）	25	32	105	80	240	120
GM-40C-H	40	45	133	100	240	120
GM-50C-H	50	57	157	100	240	120
GM-10D-H（I）	10	19	77．5	50	150	150
GM-25D-H（I）	25	32	105	60	75	75

六、II型连接管焊接（图2）：

型号	DN	D	H	A	L	L1
GM-10C-H（II）	10	19	80	55	195	120
GM-25C-H（II）	25	32	105	80	236	120
GM-10D-H（II）	10	19	77．5	50	150	75
GM-25D-H（II）	25	32	105	66	175	75

七、III型连接管焊接（图3）：

型号	DN	D	H	A	L	L1
GM-10C-KF	10	30	12．2	80	55	75
GM-25C-KF	25	40	26．2	105	80	120
GM-40C-KF	40	50	41．2	133	100	120

八、IIII型连接管焊接（图4）：

型号	DN	D	H	A	L	L1	n-φc
GM-10C	10	46	36	80	55	75	4-φ6
GM-25C	25	70	55	105	80	120	4-φ7
GM-40C	40	100	80	133	100	150	4-φ9
GM-50C	50	110	90	157	100	180	4-φ9

订货须知：
一、①GM高真空隔膜阀产品名称与型号②GM高真空隔膜阀口径③GM高真空隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的GM高真空隔膜阀型号，请按GM高真空隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
