G45J衬胶直流式隔膜阀

一、产品[G45J直流衬胶隔膜阀]的详细资料:

产品名称:直流式衬胶隔膜阀
产品型号:  G45J
产品特点:直流式衬胶隔膜阀,直流式隔膜阀,衬胶隔膜阀直流式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
产品用途: 本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6
设计与制造:GB122239
结构长度:GB12221、JB1688
法兰连接尺寸:GB4216、JB78

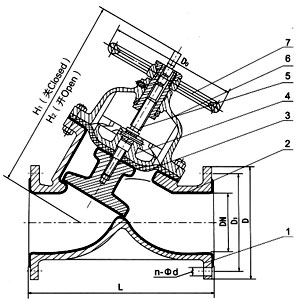

部件列表: 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、阀杆 6、阀盖 7、手轮
二、主要技术参数:

型号
G45J-6
公称压力
PN-0.6MPa
适用温度
0-65oC
适用介质
盐、酸、碱

三、材料:

名称
材料
阀体
铸铁/衬胶
阀盖
铸铁
阀瓣
铸铁
手轮
铸铁
隔膜
天然胶、丁基胶等
阀杆
碳钢

四、测试:
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.1
五、结构特点:
隔膜阀是一种特殊形式的截止阀;
1、弹性密封的开闭件,确保没有内漏;
2、流线型的流道,使得压力损失小;
3、没有填料函,因此没有外漏;
4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
5、隔膜可更换,维护费用低;
6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。
六、凯斯特牌衬胶直流式隔膜阀主要尺寸及重量:
DN
mm
公称压力
MPa
工作压力
MPa
L
(mm)
D
(mm)
D1
(mm)
n-φd
(mm)
F
(mm)
H1
(mm)
H2
(mm)
D0
(mm)
质量
25
0.6
0.6
145
115
85
4-14
2
178
190
120
-
32
160
140
100
4-18
2
196
217
140
-
40
180
150
110
4-18
3
196
217
140
14
50
210
165
125
4-18
3
219
240
200
20
65
250
185
145
4-18
3
264
272
200
29
80
300
200
160
4-18
3
285
315
280
42
100
350
220
180
8-18
3
352
383
320
61
125
400
250
210
8-18
3
470
515
320
79.5
150
0.4
460
285
240
8-22
3
508
554
400
150
200
570
340
295
8-22
4
602
660
500
236.5
250
680
395
350
12-22
4
708
786
500
-
300
790
445
400
12-22
4
-
-
-
-
