隔膜阀

G941J电动衬氟隔膜阀

一、产品[G941J电动隔膜阀]的详细资料：

产品型号:G941J

产品名称：衬胶电动隔膜阀,无衬里电动隔膜阀,G941J衬胶电动隔膜阀,电动隔膜阀

产品特点：隔膜阀是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜，它将阀体内腔与阀盖内腔隔开，使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流。可广泛应用于各种腐蚀性流体以及纤维状，粉末状介质。连接方式：法兰。驱动方式有：手动，气动，电动。

产品用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

部件列表： 1、阀体 2、阀体衬里 3、隔膜 4、阀瓣 5、下阀杆 6、阀盖 7、气缸 8、活塞 9、气缸盖 10、上阀杆 11、手轮

二、主要零部件材质：

名称	材料
阀体	灰铸铁、不锈钢、灰铸铁/衬胶、氟塑料
阀盖	灰铸铁
阀瓣	灰铸铁
隔膜	天然橡胶、丁基胶、氟塑料/橡胶
阀杆	碳钢

三、应用规范：
设计与制造:GB/T12239、BS5156
结构长度按：GB/T12221、B5156
法兰连接尺寸接：GB/T4216、BS4504
试验与检验按：GB/T13927、BS5156

四、主要技术参数：

压力 PN(MPa)	试验压力Ps(MPa)		适用介质	工作温度(℃)
	壳体试验	密封试验
0.6	0.9	0.66	W、非腐蚀性流体	≤100
1.0	1.5	1.1	J、一般腐蚀性流体	≤85
			Fs、强酸、碱及各种有机溶剂(溶融碱金属及元素氟除外)	≤150

五、测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）阀体：PN×1.5
密封：PN×1.1

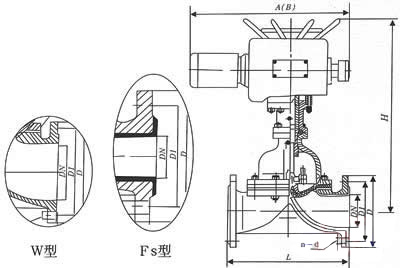

六、主要外形尺寸及重量：

型号	公称通径 DN(mm)	尺寸 (mm)								重量 (kg)
		L	D₁	D	n-d	H	型号	输出力矩 N-m	启闭时间(S)
		J型	D₁	D	n-d	H	型号	输出力矩 N-m	启闭时间(S)
G941W-6 G941J-6 G941FS-6 G941W-10 G941J-10 G941FS-10	15	125	65	95	4-14	-	-	-	-	-
	20	135	75	105	4-14	-	-	-	-	-
	25	145	85	115	4-14	445	Z5-18/16	50	17	40
	32	160	100	140	4-14	457	Z5-18/16	50	20	42
	40	180	110	150	4-18	466	Z5-18/16	50	14	45
	50	210	125	165	4-18	480	Z10-18/16	50	20	50
	65	250	145	185	4-18	517	Z10-18/16	150	28	60
	80	300	160	200	4-18	539	Z10-36/25	100	16	70
	100	350	180	220	8-18	576	Z10-36/25	100	17	80
	125	400	210	250	8-18	634	Z15-18/25	150	32	104
	150	460	240	285	8-23	660	Z15-18/25	150	53	125
	200	570	295	340	8-23	860	Z20-18/25	200	53	180
	250	680	350	395	12-23	930	Z20-18/25	200	53	280
	300	790	400	445	12-23	1003	ZD30-36a	300	45	434
	350	900	460	505	16-23	1028	ZD30-36a	300	45	476

订货须知：
一、①电动衬氟隔膜阀产品名称与型号②电动衬氟隔膜阀口径③电动衬氟隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电动衬氟隔膜阀型号，请按电动衬氟隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
