G41F衬氟隔膜阀

一、产品[G41F衬氟隔膜阀]详细资料：

G41F衬氟隔膜阀是一种特殊形式的具有截断功能的阀门，其启闭件由钢质阀瓣与软质材料（橡胶和氟塑料复合）制成的隔膜组成，并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。

隔膜阀基本系列为G41F₄₆型堰式和G45F₄₆型直流式，其特点如下：
　1.复合隔膜将阀体下部内腔与阀盖内腔隔开，并与之形成直流通道，使隔膜上部的阀杆、阀瓣等内件与介质完全隔离，省去填料密封结构，介质的内漏和外漏可同时避免。
　2.利用FEP(Teflon)氟塑料与合成橡胶复合而成的隔膜和带有Feflon氟塑料衬里层的阀门可适于除“熔融碱金属、元素氟”外的各种强腐蚀性介质。
　3.做为执行元件的膜片由于频繁的启闭易产生疲劳断裂，应视工况、介质特性进行定期更换。
　4.氟塑料的防腐性能及推荐使用温度见“阀门及管路附件用氟塑料　衬里性能表”。

结构特点:

１、G41J衬里隔膜阀阀体材质应以PPH、RPP、PE、PVDF、CPVC、UPVC原料制成，膈膜片是由经特殊配方具有高韧性的三元乙丙橡胶（EPDM）膜片与聚全氟乙丙烯（FEP）通过注塑加工而成的膜片的组合，中心阀杆组应采用不锈钢与钢。
２、G41J衬里隔膜阀阀体与管路连接规格需符合DIN、GB、ASTM、JIS等标准，使整体管路系统达成统一标准要求。
３、G41J衬里隔膜阀的设计与检测严格符合Q/BT01-1999

二、基本型号(全衬里)：

手动	G41F₃(堰式)	气动	G641F₃₍_往复式₎
	G41F₄₆(堰式)		G641F₄₆₍_往复式₎
	G45F₃(堰式)		G6_B41F₃₍_常闭式₎
	G45F₄₆(堰式)		G6_B41F₄₆₍_常闭式₎
电动	G9_B41F₃(防爆型)	电动	G941F₃₍_普通型₎
电动	G9_B41F₄₆(防爆型)	电动	G941F₄₆₍_普通型₎

三、G41F衬氟隔膜阀性能规范：

	堰式	直流式
公称通径(mm)	DN15~300
公称压力(Mpa)	PN1.0、PN1.6
阀门材料	灰铸铁、碳钢、不锈钢
衬里材料	PTFE(F4)、FEP(F46)、PCTEF(F3)、PVDF(F2)、GXPP、GXPO、UHMW-PE
适用介质	详见防腐衬里材料
工作温度(℃)
设计制造	GB/T12239-1989、BS 5156
结构长度	GB/T 12221-1989、JB 1688-75
连接法兰	JB/T 82.1-94、GB/T9113.1-2000
压力试验	GB/T 13927-1992
传动方式	手动、气动、电动

四、衬里隔膜阀主要零部件材料：

序号	零件名称	材质	序号	零件名称	材质
1	螺柱	不锈钢、铜	10	滚动轴承	单向推力轴承
2	指示灯	钢	11	螺母	不锈钢、铜
3	限位置	聚碳酸脂	12	螺栓	不锈钢、铜
4	手轮	ABS ABS	13	阀体	RPP ABS PVDF RPP ASB PVDF
5	压紧螺母	不锈钢、RPP	14	垫膜	橡胶
6	衬环	PP	15	隔膜片	F46 PVDF F46 PVDF
7	螺母	铸铁、钢、铜	16	铸	钢、不锈钢
8	阀杆	不锈铜、钢	17	阀瓣	铸铁、不锈钢
9	阀盖	RPP ABS PVDF	-	-	-

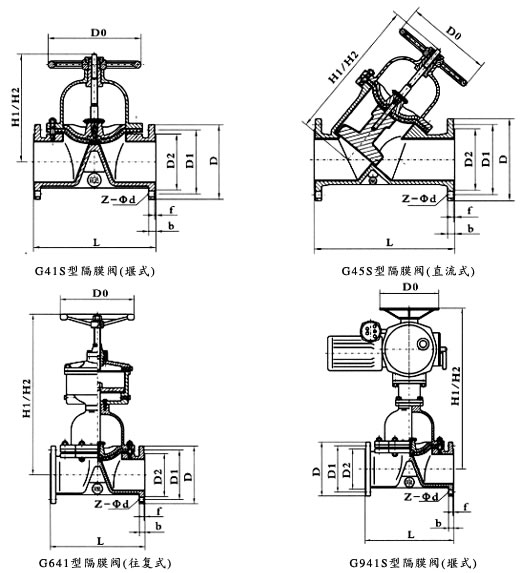

五、G41F-10衬氟隔膜阀外形连接尺寸及重量：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D₀	H₁	H₂	W(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
15	1/2	125/108	95	65	45	2	14	4-φ14	100	105	110	3.5
20	3/4	135/117	105	75	55	2	16	4-φ14	100	115	125	4
25	1	145/127	115	865	65	2	16	4-φ14	120	120	135	5.5
32	1¹/4	160/146	135	100	78	2	18	4-φ18	120	125	150	8
40	1¹/2	180/159	145	110	85	3	18	4-φ18	140	135	175	11
50	2	210/190	160	125	100	3	20	4-φ18	140	155	195	14
65	21/2	250/216	180	145	120	3	20	4-φ18	200	170	200	23
80	3	300/254	195	160	135	3	22	4-φ18	200	200	255	29
100	4	350/305	215	180	155	3	22	8-φ18	280	270	325	46
125	5	400/356	245	210	185	3	24	8-φ18	320	335	405	70
150	6	460/406	280	240	210	3	24	8-φ23	320	370	450	95
200	8	570/521	335	295	265	3	26	8-φ23	400	480	600	170
250	10	680/635	390	350	320	3	28	12-φ23	500	545	620	270
300	12	790/749	440	400	368	4	28	12-φ23	500	585	680	320

六、G41F-16衬氟隔膜阀主要连接尺寸及重量：

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D₀	H₁	H₂	W(kg)
DN (mm)	NPS (inch)	PN1.6(MPa)
15	1/2	130	95	65	45	2	14	4-φ14	120	110	115	4
20	3/4	150	105	75	55	2	16	4-φ14	120	120	130	5
25	1	160	115	85	65	2	16	4-φ14	140	125	140	6
32	1¹/4	180	135	100	78	2	18	4-φ18	140	130	155	9
40	1¹/2	200	145	110	85	3	18	4-φ18	160	140	180	12
50	2	230	160	125	100	3	20	4-φ18	160	160	200	15
65	2¹/2	290	180	145	120	3	20	4-φ18	200	175	205	24
80	3	310	195	160	135	3	22	8-φ18	200	205	260	30
10	4	350	215	180	155	3	24	8-φ18	280	275	330	48
125	5	400	245	210	185	3	26	8-φ18	320	340	410	75
150	6	480	280	240	210	3	28	8-φ23	320	375	460	105
200	8	600	335	295	265	3	30	12-φ23	400	485	605	182
250	10	730	405	355	320	3	32	12-φ25	500	550	625	295
300	12	850	460	410	375	4	34	12-φ25	500	590	685	345

订货须知：
一、①衬氟隔膜阀产品名称与型号②衬氟隔膜阀口径③衬氟隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特的衬氟隔膜阀型号，请按衬氟隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.czkst.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
