一、产品[G681F气动卫生级隔膜阀]的详细资料：
产品型号：G681F
产品名称：气动卫生级隔膜阀
连接方式：卡箍或焊接
控制方式：气动
阀门材质：316L（304/316）
工业标准：ISO、DIN-1、DIN-2、ASNE、GB、ISO、BS、JIS
膜片材质：三元乙丙橡胶、聚四氟乙烯/三元乙丙橡胶
阀体结构：
使用温度：三元乙丙橡胶 130oC 聚四氟乙烯/三元乙丙橡胶 150oC
使用压力：三元乙丙橡胶 0～10bar 聚四氟乙烯/三元乙丙橡胶 0～10bar
产品特点：G681F气动卫生隔膜阀由卫生级隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。G681F气动卫生隔膜阀由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。G681F气动卫生隔膜阀关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔，隔膜下压，关闭阀门通道，当控制腔压力排向大气或下游管道，隔膜上升，阀门通道被打开。阀门没有阀杆、密封垫、定向座等，通道中运动的唯一部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性。多种结构形式及控制形式，可适用于多种的流体控制需要。气动隔膜阀可安装于任何位置，介质流向对阀门开闭不影响结构紧凑，气动隔膜阀适用于狭小的空间多种表面抛光，无死角可自动排空。
产品用途:G681F气气动隔膜阀典型应用于发酵罐、配制罐、灌装机、无菌过滤机、制水设备、PW、WFI输送与分配、无菌流体输送及CIP、SIP等。气动隔膜阀广泛应用于生物制药、食品饮料、流体设备、化妆品等行业。适用于制药、生物、乳品、饮料、化工、化妆品、食品、电子等流体相关行业的流体控制系统。其优点在于使用时无死角，无泄漏、易清洗、维护成本低、易操作等多项优点。可实现自控与手控，为降低企业运行成本提供良好的产品。35度安装时具有排放干净；阀内无泄漏风险；抗腐蚀性能高；粘度较高的物料容易通过可替代球阀、蝶阀对洁净度要求高的产品。
二、气动卫生级隔膜阀主要材料：
序号 | 零件名称 | 材质 |
1 | 阀体 | 不锈钢316L |
2 | 膜片 | 乙丙橡胶、氟橡胶、海帕伦 |
3 | 压块 | 不锈钢316L |
4 | 阀杆 | 不锈钢316L |
5 | V 形圈 | 丁腈橡胶 |
6 | O 形圈 | 丁腈橡胶 |
7 | 螺帽 | 不锈钢304 |
8 | 塞垫 | 塑料 |
9 | N 形圈 | 丁腈橡胶 |
10 | 活塞 | 塑料 |
11 | 气缸体 | 不锈钢304 聚酰胺 |
12 | 弹簧 | 55CrSi |
13 | 垫片 | 不锈钢304 |
14 | 气缸盖 | 不锈钢304 聚酰胺 |
15 | 指示器 | 塑料 |
16 | 挡板 | 不锈钢304 |
17 | 透明盖 | 塑料 |
三、气动卫生级隔膜阀主要技术参数：
材质 | 不锈钢316L | 品牌 | POLOVO |
型号 | G6B41F | 产品别名 | 隔膜阀 |
适用范围 | 发酵罐、配制罐、灌装机、无菌过滤机、制水设备 | 连接形式 | 卡箍快装式 |
公称通径 | 15 ～ 200 (mm ) | 压力 | 0.6(Mpa )、1.0(Mpa ) |
动作方式 | 常开式、常闭式、往复式 | 阀体材质 | 不锈钢 |
选配附件 | 电磁阀、阀位反馈限位开关、定位器、空气过滤减压阀 | 衬里材质 | 衬胶、衬氟 |
气缸材质 | 铝合金 | 隔膜片村质 | 衬胶NBR、衬氟PTFE |
四、气动卫生级隔膜阀主要技术参数：
材质 | 不锈钢316L | 品牌 | POLOVO |
型号 | G6B41F | 产品别名 | 隔膜阀 |
适用范围 | 发酵罐、配制罐、灌装机、无菌过滤机、制水设备 | 连接形式 | 卡箍快装式 |
公称通径 | 15 ～ 200 (mm ) | 压力 | 0.6(Mpa )、1.0(Mpa ) |
动作方式 | 常开式、常闭式、往复式 | 阀体材质 | 不锈钢 |
选配附件 | 电磁阀、阀位反馈限位开关、定位器、空气过滤减压阀 | 衬里材质 | 衬胶、衬氟 |
气缸材质 | 铝合金 | 隔膜片村质 | 衬胶NBR、衬氟PTFE |

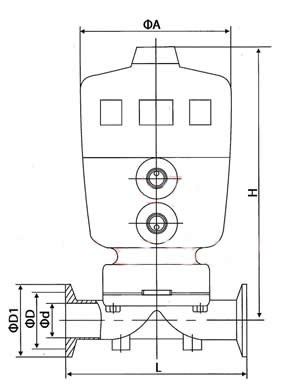

五、气动卫生级隔膜阀尺寸数据：
口径 | d | D | D1 | L | A | H | 执行器尺寸 |
DN10 | 10 | 20.2 | 25.2 | 89 | 64 | 122 | 050 |
DN15 | 15 | 43.5 | 50.5 | 108 | 80 | 145 | 063 |
DN20 | 19 | 43.5 | 50.5 | 118 | 100 | 167 | 080 |
DN25 | 22.6 | 43 | 50.5 | 130 | 100 | 170 | 080 |
DN32 | 28 | 43.5 | 50.5 | 150 | 100 | 170 | 080 |
DN40 | 36 | 43.5 | 50.5 | 161 | 126 | 225 | 100 |
DN50 | 50 | 56.5 | 64 | 172 | 126 | 238 | 100 |
六、气动卫生级隔膜阀选用附件：
回讯器：也叫限位开关ALS10，远程反馈开关信号(防爆)APL410
电磁阀：双作用选二位五通、单作用选二位三通(防爆)PLVD5/2
三联件：可对气源稳压、过滤、气缸加润滑油YT-200
手轮机构：转动手轮机构，可实现手动开、关阀
电气定位器：输入4～20mA信号,实现阀门调节功能
备注: 气缸参数请另参考所选配的气动执行器资料
订货须知：
一、①气动卫生级隔膜阀产品名称与型号②气动卫生级隔膜阀口径③气动卫生级隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定凯斯特公司的气动卫生级隔膜阀型号，请按气动卫生级隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们凯斯特的专家为您审核把关。
