隔膜阀

G41J衬胶堰式隔膜阀

一、产品[G41J衬胶堰式隔膜阀]的详细资料：

产品型号：G41J

产品名称：衬胶堰式隔膜阀G41W无衬里隔膜阀,G41J衬胶堰式隔膜阀,

产品特点：G41J堰式衬胶隔膜阀主要特点:

1、铸铁隔膜阀受隔膜材料限制，隔膜阀适用于低压和温度相对不高的场合。
2、堰式隔膜阀采用橡胶或塑料等软质密封制作的隔膜，密封性较好。由于隔膜为易损件，应视介质特性而定期更换。
3.厂家隔膜阀一般不宜用于温度高于60度及输送有机溶剂和强氧化介质的管路中，也不宜在较高压力的管路中使。

结构特点：隔膜阀是一种特殊形式的截断阀；
1、弹性密封的开闭件，确保没有内漏；
2、流线型的流道，使得压力损失小；
3、没有填料函，因此没有外漏；
4、阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀；
5、隔膜可更换，维护费用低；
6、衬里材料的多样性，可适用于各种介质，并具有良好的耐腐蚀性。

产品用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

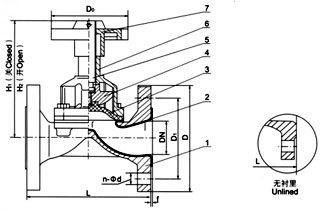

部件列表：1、阀体　2、阀体衬里　3、隔膜　4、阀瓣?　5、阀杆　6、阀盖　7、手轮

堰式隔膜阀设计规范 :
●设计与制造：GB/T12239、 BS5156
●结构长度：GB/T12221、JB1688、 BS5156　
●法兰尺寸：JB78、JB/T79、GB/T9113及用户要求　
●试验与检验：衬里电火花检测、压力按GB/T13927
● 驱动方式:手动、气动(常开或常闭)、电动

二、主要零部件材料：

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	阀瓣/阀杆	25/2Cr13	2Cr13	F304	F316	F304L	F316L
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	隔膜	FEP(F46)/CR（氯丁橡胶）PFA(可溶F4)/FPDM（乙丙橡胶）
5	支架	WCB		CF8		CF8
6	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	紧固螺栓	35CrMo		1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45		0Cr18Ni9		0Cr18Ni9
9	手轮	铸铁/钢

三、测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

四、凯斯特牌G41J衬胶堰式隔膜阀主要尺寸及重量：

公称通径 DN	公称压力 Mpa	工作压力 Mpa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	质量
15	1．5	1．0	125	95	65	4-14	2	105	116	120	4．5
20			135	105	75	4-14	2	117	128	120	4．5
25			145	115	85	4-14	2	121	135	120	5
32			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	176	140	9
50			210	165	125	4-18	3	169	195	140	12．5
65			250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-18	3	216	256	200	25．5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	315	380	320	62
150			460	285	240	8-22	3	378	458	320	80．5
200	0．6	0．4	570	340	295	8-22	4	518	638	400	146
250			680	395	350	12-22	4	583	720	500	240
300			790	445	400	12-22	4	698	778	500	334
350			900	505	460	16-22	4	723	883	500	371
400		0．25	1000	565	515	16-26	4	868	1078	640	584

订货须知：
一、①G41J衬胶堰式隔膜阀产品名称与型号②G41J衬胶堰式隔膜阀口径③G41J衬胶堰式隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的G41J衬胶堰式隔膜阀型号，请按G41J衬胶堰式隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
