EG6B41WJFS英标气动常闭式隔膜阀
一、产品[EG6B41J英标气动常闭式隔膜阀]的详细资料:
产品名称:英标气动常闭式隔膜阀
产品型号:EG6B41J
产品特点:W型 JFS型 EG6K41W、J、F-6、10、16型设计与制造按:GB12239或BS5156 结构长度按:GB12221或BS5156 法兰连接尺寸按:GB4216.4或BS4504 试验与检验按:GB/T13927或BS5156 常开式气动衬胶,常开式衬氟塑料隔膜阀
产品用途:本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。1、气动隔膜阀可根据不同的介质压力和操作压力,按下表选择不同规格的执行机构,以达到最理想的使用效果。
2、当用户不提出要求时,气动隔膜阀的密封压力一般均调试为0.66MPa,只有当LP<0.6MPa的阀门,其密封压力按表中的LP值进行调试。
3、表中OP为气源操作压力,LP为管道压力。
适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6
二、性能规范:
型号
公称压力
PN(Mpa)
试验压力PS(Mpa)
适用介质
工作温度(℃)
-
-
EG6B41WJFS-6
0.6
0.9
0.66
W.非腐蚀性流体
J·一般腐蚀性流体
FS。强酸碱及各种有机溶剂
(溶融碱金属元素氧除外)
≤100
≤85
≤150
EG6B41WJFS-10
1.0
1.5
1.1
EG6B41WJFS-16
1.6
2.4
1.76

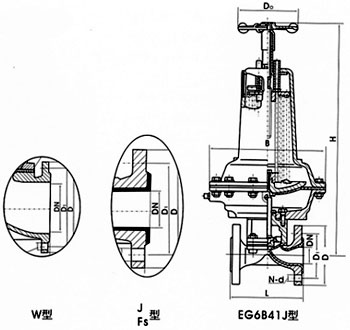

三、凯斯特牌英标气动常闭式隔膜阀外形连接尺寸及重量:
型号
公称通径
DN(mm)
尺寸(mm)
气动装置
质量
(㎏)
L
f
D1
D
D0
n-d
H
B
代号
ES
耗气量(cm3)
气源压力(MPa)
气源接头(in)
J型
W型
EG6B41WJFS-16
20
121
117
2
75
105
140
4-13.5
343
168
68
163.87
0.3
1/8
6.3
25
131
127
2
85
115
140
4-13.5
345
168
68
196.65
0.3-0.4
1/8
7.3
32
150
146
2
100
140
140
4-17.5
363
260
68
229.4
0.3-0.4
1/8
8.3
40
163
159
2
110
150
140
4-17.5
430
260
69
1458.7
0.3-0.4
1/4
14.3
50
194
190
2
125
165
140
4-17.5
575
260
70
3162.7
0.3-0.4
1/4
26
EG6B41WJFS-10
65
220
216
2
145
185
140
4-17.5
588
260
70
3243
0.3-0.4
1/4
30.8
80
258
254
2
160
200
165
8-17.5
769
425
71
6636.8
0.4-0.5
3/8
64.9
100
309
305
2
180
220
280
8-17.5
816
425
71
6948
0.4-0.5
3/8
70.3
125
362
356
3
210
250
280
8-17.5
820
425
71
7374.2
0.4-0.5
3/8
80.7
150
412
406
3
240
285
280
8-22
920
549
72
10652
0.5
3/8
131.2
EG6B41WJFS-6
200
527
521
4
295
340
280
8-22
1010
549
72
16715
0.5
3/8
212
注:1、气动隔膜阀尚可附装反馈信号、限位器或定位器,以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时,可操作手轮使阀门开启
订货须知:
一、①英标气动隔膜阀产品名称与型号②英标气动隔膜阀口径③英标气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的英标气动隔膜阀型号,请按英标气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
