隔膜阀

EG41J英标手动隔膜阀

一、产品[EG41J英标手动隔膜阀]的详细资料：

产品名称：英标手动隔膜阀

产品型号:EG41J EG41型　W型　JS型 EG41W-16，10.6型　G41W-10.6型 EG41J16，10.6型　G41J-10.6型 EG41FS-16，10.6型　G41FS-10.6型

产品特点及用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。1、气动隔膜阀可根据不同的介质压力和操作压力，按下表选择不同规格的执行机构，以达到最理想的使用效果。
2、当用户不提出要求时，气动隔膜阀的密封压力一般均调试为0.66MPa，只有当LP＜0.6MPa的阀门，其密封压力按表中的LP值进行调试。
3、表中OP为气源操作压力，LP为管道压力。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

设计与制造按：GB12239或BS5156

结构长度按：GB12221或BS5156

法兰连接尺寸按：GB4216.4或BS4504

试验与检验按：GB/T13927或BS5156 引进手动衬胶

二、性能规范：

型号	公称压力 PN（Mpa）	试验压力PS（Mpa）		适用介质	工作温度（℃）
型号	公称压力 PN（Mpa）	壳体试验	密封试验	适用介质	工作温度（℃）
EG41J-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1

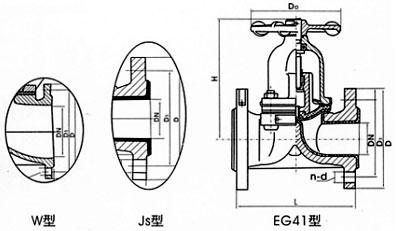

三、凯斯特牌EG41型英标隔膜阀外形连接尺寸及重量：

型号	公称通径 DN（mm）	尺寸								质量（㎏）
型号	公称通径 DN（mm）	J型	W型	f	D1	D	D0	n-d	H	质量（㎏）
EG41WJFS-16	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395	-	12-22	-	-
	300	757	749	4	400	445	-	12-22	-	-
EG41WJFS-10	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
EG41WJFS-6	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395	-	12-22	-	-
	300	757	749	4	400	445	-	12-22	-	-

订货须知：
一、①EG41型英标隔膜阀产品名称与型号②EG41型英标隔膜阀口径③EG41型英标隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的EG41型英标隔膜阀型号，请按EG41型英标隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
