EG6K41J英标常开式气动隔膜阀_隔膜阀_隔膜阀系列_产品展示

隔膜阀

EG6K41J英标常开式气动隔膜阀

一、产品[EG6K41J英标常开式气动隔膜阀]的详细资料:

产品名称：英标常开式气动隔膜阀

产品型号:EG6K41J

产品用途：本阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。

1、气动隔膜阀可根据不同的介质压力和操作压力，按下表选择不同规格的执行机构，以达到最理想的使用效果。
2、当用户不提出要求时，气动隔膜阀的密封压力一般均调试为0.66MPa，只有当LP＜0.6MPa的阀门，其密封压力按表中的LP值进行调试。
3、表中OP为气源操作压力，LP为管道压力。
适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照衬里和隔膜材料）
压力等级：PN0.6、1.0、1.6

二、主要性能规范:

型号	公称压力 PN（Mpa）	试验压力PS（Mpa）		适用介质	工作温度（℃）

EG6K41WJFS-6	0．6	0．9	0．66	W．非腐蚀性流体 J·一般腐蚀性流体 FS。强酸碱及各种有机溶剂（溶融碱金属元素氧除外）	≤100 ≤85 ≤150
EG6K41WJFS-10	1．0	1．5	1．1
EG6K41WJFS-16	1．6	2．4	1．76

三、主要零件材质：

零件名称	阀体	阀瓣、阀盖	气缸、气缸盖	螺杆、阀杆、活塞	隔膜
材料	HT200衬氟塑料、衬橡胶	HT200	HT200	35	氟丁橡胶、氟塑料

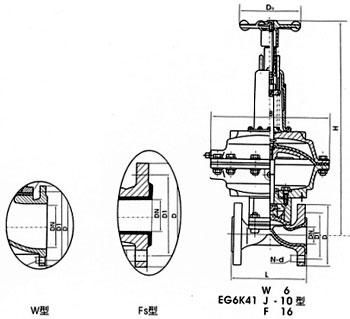

四、主要外形连接尺寸及重量：

型号	公称通径 DN（mm）	尺寸（mm）										气动装置			质量（㎏）
		L		f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
		J型	W型	f	D1	D	D0	n-d	H	B	代号 ES	耗气量（cm3）	气源压力（MPa）	气源接头（in）
EG6K41WJFS-16	20	121	117	2	75	105	140	4-13．5	343	168	68	163．87	0．3	1/8	6．3
	25	131	127	2	85	115	140	4-13．5	345	168	68	, 196．65	0．3-0．4	1/8	7．3
	32	150	146	2	100	140	140	4-17．5	363	260	68	229．4	0．3-0．4	1/8	8．3
	40	163	159	2	110	150	140	4-17．5	430	260	69	1458．7	0．3-0．4	1/4	14．3
	50	194	190	2	125	165	140	4-17．5	575	260	70	3162．7	0．3-0．4	1/4	26
EG6K41WJFS-10	65	220	216	2	145	185	140	4-17．5	588	260	70	3243	0．3-0．4	1/4	30．8
	80	258	254	2	160	200	165	8-17．5	769	425	71	6636．8	0．4-0．5	3/8	64．9
	100	309	305	2	180	220	280	8-17．5	816	425	71	6948	0．4-0．5	3/8	70．3
	125	362	356	3	210	250	280	8-17．5	820	425	71	7374．2	0．4-0．5	3/8	80．7
	150	412	406	3	240	285	280	8-22	920	549	72	10652	0．5	3/8	131．2
EG6K41WJFS-6	200	527	521	4	295	340	280	8-22	1010	549	72	16715	0．5	3/8	212

注：1、气动隔膜阀尚可附装反馈信号、限位器或定位器，以适应自近控、程控或调节流量的需要。
2、气动阀门的反馈信号采用无触点传感技术。
3、采用气缸活塞式。
4、当气源发生故障时，可操作手轮使阀门开启

订货须知：
一、①EG6K41J 型常开气动隔膜阀产品名称与型号②EG6K41J 型常开气动隔膜阀口径③EG6K41J 型常开气动隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的EG6K41J 型常开气动隔膜阀型号，请按EG6K41J 型常开气动隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
感谢您访问我们的网站【http://www.czkst.com】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
