G49J、G41W卫生级不锈钢隔膜阀

一、产品[G49J、G41W-10卫生级不锈钢隔膜阀] 详细资料：

产品名称:卫生级不锈钢隔膜阀

规格型号: G49J-10 G41W-10 1-6″ DN15-125

连接形式: 快装、焊接、螺纹（供选）

产品特点：凯斯特牌G49J、SE41W型卫生级不锈钢隔膜阀是一种特殊形工的具有截断功能的阀门，其启闭件由钢质瓣与软质材料（橡胶和氟塑料复合）制的隔膜组成并将阀体内腔与阀盖内腔隔开以达到截断管内介质之目的。G49J、SE41W型手动衬胶隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀。其最突出特点是隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。应用于啤酒、制药、乳品、饮料、管路管道工程、机械制造商、化工业等。

材质:不锈钢304和316L

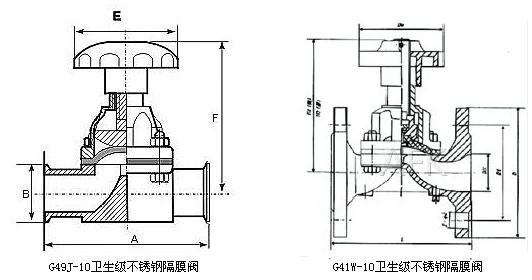

二、G49J-10卫生级不锈钢隔膜阀主要外形尺寸和连接尺寸

规格（DN）	A	B	F
15	108	34	88/99
20	118	50.5	91/102
25	127	50.5	110/123
32	146	50.5	129/138
40	159	50.5	139/159
50	191	64	159/186

三、主要性能规范

工作温度	适用介质
≤120℃	植物油、动物油、酒类、香精、果汁、饮料和各类生化试剂等。

注：此为本厂基型产品适用温度，如有不同要求请参阅前页说明进行选择。

四、主要零件的材料

名称	材料
阀体	不锈钢
阀盖	不锈钢
阀瓣	不锈钢
手轮	灰铸铁
食品级隔膜	天然胶、丁基胶、氟塑料、丁腈胶、三无乙丙胶等。
阀杆	碳钢

五、SEG41W-10/16P型卫生级不锈钢隔膜阀主要外形尺寸和连接尺寸

公称通径		公称压力 MPa	工作压力 MPa	L	D	D1	Z-Фd	H1	H2	Do	重量㎏
DN/mm	NPS/inch	公称压力 MPa	工作压力 MPa	L	D	D1	Z-Фd	H1	H2	Do	重量㎏
15	1/2	1.6	1.6	107	95	65	4-14	89	95	50	2
20	3/4			117	105	75	4-14	93	103	70	3
25	1			127	115	85	4-14	100	112	83	4
32	1 1/4			146	140	100	4-18	127	144	114	6.5
40	1 1/2			159	150	110	4-18	136	156	114	7.5
50	2			190	165	125	4-18	151	177	140	10.5
65	2 1/2	1.0	1.0	216	185	145	4-18	183	213	165	17.5
80	3			254	200	160	8-18	198	273	230	25.5
100	4			305	220	180	8-18	266	320	280	36
125	5			356	250	210	8-18	319	386	280	47.5
150	6			406	285	240	8-22	380	453	368	74
200	8			521	340	295	8-22	506	626	483	143

订货须知：
一、①卫生级不锈钢隔膜阀产品名称与型号②卫生级不锈钢隔膜阀口径③卫生级不锈钢隔膜阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的卫生级不锈钢隔膜阀型号，请按卫生级不锈钢隔膜阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
