一、产品[固定比比例式减压阀]的详细资料：
产品型号：YB43X
产品名称：固定比比例式减压阀 固定比比例式减压阀,比例式减压阀,减压阀
产品特点：比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。 该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。 该阀门利用阀体内部活塞两端截要积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，即可减动压，又可减静压，水平、垂直安装均可。
比例式减压阀的工作原理：在进口压力P1的作用下，浮动活塞被推开，介质通过。由于活塞两端截面积不同而造成的压力差改变了阀后的压力，也就是在管路有压力的情况下，活塞两端的面积比构成了阀前与阀后的压力比。无论阀前压力如何变化，阀后静压及动压按比例可减至相应的压力值。
|
型号 |
YB13X-16T |
Y43BX-16T | |
|
连接方式 |
内螺纹 |
法兰 | |
|
适用介质 |
水、气 | ||
|
适用温度 |
≤90℃ | ||
|
额定工作压力 |
1.6MPa | ||
|
压力误差 |
±2.5% | ||
|
最小开启压力 |
2:1 |
0.2MPa | |
|
3:1 |
0.3MPa | ||
|
零件名称 |
材料 |
|
阀体 |
青铜或不锈钢 |
|
活塞 | |
|
进口压盖 | |
|
出口压盖 |
|

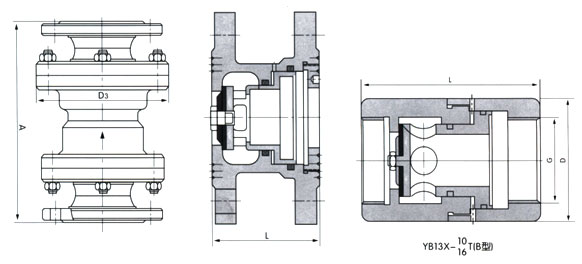

公称通径 DN lmml |
A |
D3 |
|
25 |
232 |
115／125 |
|
32 |
246 |
140／150 |
|
40 |
256 |
150／155 |
|
50 |
270 |
165／175 |
|
65 |
306 |
185／200 |
|
80 |
320 |
210／230 |
|
100 |
340 |
240／265 |
|
125 |
400 |
275／300 |
|
150 |
429 |
310／350 |
|
200 |
358 |
355／400 |
|
型号 |
公称压力PN(MPa) |
公称通径 DN(mm) |
L |
|
YB43X-10T （B型) |
1.0 |
50 |
85 |
|
65 |
102 | ||
|
80 |
122 | ||
|
100 |
140 | ||
|
125 |
160 | ||
|
150 |
178 | ||
|
200 |
230 | ||
|
YB43x-16T （B型) |
1.6 |
50 |
85 |
|
65 |
102 | ||
|
80 |
122 | ||
|
100 |
140 | ||
|
125 |
160 | ||
|
150 |
178 | ||
|
200 |
230 |
|
公称通径 |
尺 寸(mm) | ||
|
DN Imm) |
C |
L |
D |
|
15 |
1/2″ |
80 |
50 |
|
20 |
3/4″ |
80 |
50 |
|
25 |
1″ |
90 |
54 |
|
32 |
11/4″ |
100 |
60 |
|
40 |
11/2″ |
110 |
68 |
|
50 |
2″ |
120 |
80 |
订货须知：
一、①YB43X固定比例式减压阀产品名称与型号②YB43X固定比例式减压阀口径③YB43X固定比例式减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的YB43X固定比例式减压阀型号，请按YB43X固定比例式减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
