YZ11X直接作用薄膜式支管减压阀
一、产品[直接作用薄膜式支管减压阀]的详细资料:
产品型号:YZ11X
产品名称:直接作用薄膜式支管减压阀
产品特点:本系列减压阀是直接作用式薄膜弹簧减压阀,是在吸取了国外同类产品优点的基础上设计制造的。主要由膜片、磴形阀瓣、调节弹簧等零件组成。利用膜片传感下游压力变化驱动阀瓣,改变和控制阀门开度实现减压稳压功能。由调定调节弹簧压力设定出口压力值。本产品适当加大了膜片面积,提高了灵敏度。减压稳压平稳、灵敏。适用于高层建筑公寓楼和住宅区的支线管路以及公寓、住宅的入户支管使用。 YZ11X型不锈钢弹簧丝扣支管减压阀 出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。1、采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。
2、耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
3、出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。
4、极佳的水力特性,压力损失小,减压比可达成10:1以上。
5、可满足多种减压要求,特别适用于支管减压系统

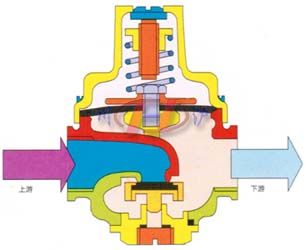

YZ11X减压阀工作原理:
  出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。
产品使用注意事项:
霜冻损坏,在寒冷地区应注意保温。
水流方向装错,减压阀变成止回阀,出口压力为0。
弹簧拧得太紧,无法关闭,减压阀将直通P2=P1。
旁通管漏水,使P2偏离设定值,鉴于本减压阀优越的可靠性和耐久性,建议不安装亮度通管为宜。

二、主要技术参数和性能指标:
公称压力(Mpa)
1.0
1.6
壳体试验压力(Mpa)*
1.5
2.4
密封试验压力(Mpa)
1.0
1.6
最高进口压力(Mpa)
1.0
1.6
出口压力范围(Mpa)
0.05-0.55
0.05-0.8
压力特性偏差(Mpa)△P2P
GB12244-1989
流量特性偏差(Mpa)△P2G
GB12244-1989
渗漏量
0
工作温度
0℃-80℃
*.壳体试验不包括膜片、顶盖。
三、主要零件材料:
零件名称
零件材料
阀体
铜合金
阀盖
铜合金
阀瓣
铜合金
O型圈
丁腈橡胶
密封圈
丁腈橡胶
膜片
夹织物丁腈橡胶
调节弹簧
60Si2Mn
调节螺栓
2Cr13
四、流量系数(Cv)
DN
15(1/2")
20(3/4")
25(1")
32(1-1/4")
40(1-1/2")
50(2")
Cv
1
2
3
5
8
14

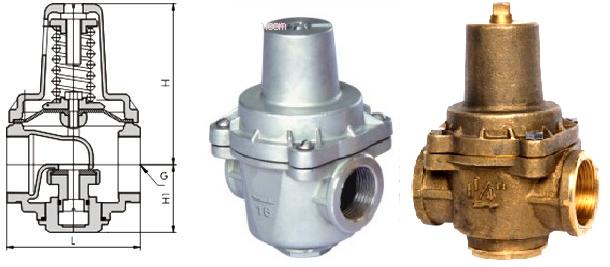

五、凯斯特牌YZ11X直接作用薄膜式水用减压阀连接尺寸:
DN
G
L
H
H
重量
P2*≤0.55MPa
P2*≤0.8MPa
KG
15(1/2")
G1/2"
65
75
90
35
1.2
20(3/4")
G3-4"
75
85
100
35
1.2
25(1")
G1"
90
3
115
46
1.4
32(1-1/4")
G1-1/4"
105
130
150
55
1.5
40(1-1/2")
G1-1/2"
120
155
175
65
2
50(2")
G2"
140
175
195
75
2.65
*:P2表示出口压力
订货须知:
一、①YZ11X直接作用薄膜式水用减压阀产品名称与型号②YZ11X直接作用薄膜式水用减压阀口径③YZ11X直接作用薄膜式水用减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的YZ11X直接作用薄膜式水用减压阀型号,请按YZ11X直接作用薄膜式水用减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
