Y13H/Y内螺纹活塞式蒸汽减压阀
一、产品[Y13H/Y内螺纹活塞式蒸汽减压阀]的详细资料:
产品型号:Y13H/Y
产品名称:内螺纹活塞式蒸汽减压阀
结构特点和用处:
     Y13H/Y系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。 本产品主要用于蒸汽管路,起减压稳压作用。

二、主要技术参数和性能指标

公称压力(Mpa)
1.6
2.5
壳体试验压力(Mpa)*
2.4
3.75
密封试验压力(Mpa)
1.6
2.5
最高进口压力(Mpa)
1.6
2.5
出口压力范围(Mpa)
0.1-1.0
0.1-1.6
压力特性偏差(Mpa)△P2P
GB12246-1989
流量特性偏差(Mpa)△P2G
GB12246-1989
最小压差
0.15
0.15
渗漏量
GB12245-1989
三、主要零件材料:

零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座 阀盘
2Cr13
缸套
2Cr13/25(镀硬铬)
活塞
2Cr13/铜合金
活塞环
合金铸铁
导阀座 导阀杆
2Cr13
膜片
1Cr18Ni9Ti
主阀弹簧
50CrVA
导阀主弹簧
50CrVA
调节弹簧
60Si2Mn
四、流量系数(Cv)

DN
15
20
25
32
40
50
Cv
1
2.5
4
6.5
9
16

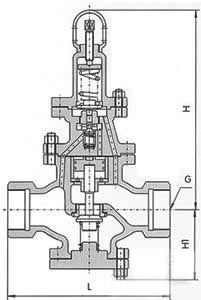

五、主要外形连接尺寸:

公称通径DN
G
L
H
Hl
15
1/2"
140
295
90
20
3-4"
140
330
98
25
1"
160
330
110
32
1-1/4"
180
330
110
40
1-1/4"
200
345
125
50
2"
230
345
125
订货须知:
一、①Y13H/Y内螺纹活塞式蒸汽减压阀产品名称与型号②Y13H/Y内螺纹活塞式蒸汽减压阀口径③Y13H/Y内螺纹活塞式蒸汽减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的Y13H/Y内螺纹活塞式蒸汽减压阀型号,请按Y13H/Y内螺纹活塞式蒸汽减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
