Z940H Z941H电动楔式闸阀

一、产品[闸阀]的详细资料:

产品名称:Z940H Z941H电动楔式闸阀

产品特点:凯斯特牌电动楔式闸阀是一种做直线运动的阀门,它与Z型多回转执行机构相配,有开关型和智能型。此阀门操作简单是一种最常见的启闭阀,它利用闸板的上下工作来接通和关断管道中的流体介质。广泛用于电力、冶金、石油、化工、造纸、污水处理等部门。

二、特点:

1、流体阻力小,密封面受介质的冲刷和侵蚀小(闸板开启度高)
2、开启较有力,密封性能好,介质流向不受限制,不拢流,不降压力。
3、形体简单,制造工艺性好,使用范围广。
4、闭阀所需力矩较小。

三、技术参数和性能指标:

型号规格
额定转矩(N.m)
公称推力(KN)
最大阀杆直径(mm)
最大转圈数(圈)
手动速比
输出转数(r/min)
电机
型号
功率(KW)
电流(A)

Z5

50

20

28

10

1:1

12

YDF112
0.12
0.7

Z10

100

40

28

50

1:1

24

YDF212
0.25
1.3

36

YDF221
0.37
1.6

Z15

150

40

28

50

1:1

24

YDF221
0.37
1.6

36

YDF222
0.55
2.4

Z20

200

100

40

50

1:1

18

YDF221
0.37
1.6

Z30

300

100

40

50

1:1

18

YDF222
0.55
2.4

Z45

450

150

48

120

1:1

24

YDF311
1.1
3.4

20:1

36

YDF312
1.5
4.5

Z60

600

150

48

120

1:1

24

YDF312
1.5
4.5
- - -
-
-

20:1

36

YDF321
2.2
6.5
Z90
900

200

60

120

1:1

24

YDF321
2.2
6.5

25:1

36

YDF322
3

9

Z120

1200

200

60

120

1:1

24

YDF322
3
9

25:1

Z180

1800

325

70

150

25:1

24
YDF411
4
11
36
YDF412
5.5
14
Z250
2500
325
70
150
25:1
24
YDF412
5.5
14
Z250
3500
700
78
120
25:1
18
YDF421
7.5
19
Z500
5000
700
78
120
25:1
18
YDF422
10
26

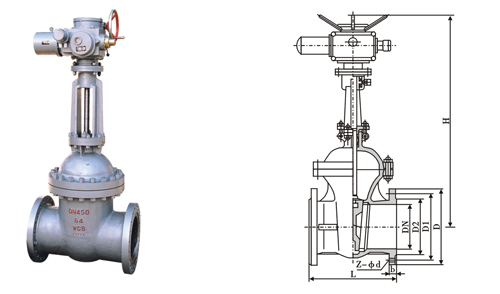

主要外形和连接尺寸 单位Unit:mm

公称通径

主要外形尺寸和连接尺寸

电动装置

WT

L

D

D1

D2

b

f

Z-φd

H

Z940H/Z941Y-16C Z940/Z941Y-16P Z940/Z941Y-16R Z940/Z941W-16P Z940/Z941W-16R Z940/Z941-16I

40

240

145

110

85

16

3

4-18

595

DZWl5

56

50

250

160

125

100

16

3

4-18

653

DZW20

59

65

270

180

145

120

18

3

4-18

665

DZW20

62

80

280

195

160

135

20

3

8-18

725

DZW20

74

100

300

215

180

155

20

3

8-18

787

DZW20

92

150

350

280

240

210

24

3

8-23

955

DZW30

161

200

400

335

295

265

26

3

12-23

1105

DZW30

219

250

450

405

355

320

30

3

12-25

1343

DZW45

376

300

500

460

410

375

30

3

12-25

1516

DZW60

484

350

550

520

470

435

34

4

16-25

1678

DZW60

695

400

600

580

525

485

36

4

16-30

1849

DZW90

977

450

650

640

585

545

40

4

20-30

1937

DZW90

1033

500

700

705

650

608

44

4

20-34

2234

DZWl20

1087

600

800

840

770

718

48

5

20-41

2432

DZWl80

1357

700

900

910

840

788

50

5

24-41

2489

DZW250

1481

800

1000

1020

950

898

52

5

24-41

2643

DZW350

1845

注 :DN700、DN800的型号为Z942型。

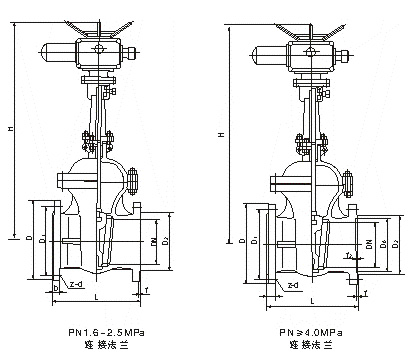

主要外形和连接尺寸

公称通径

主要外形尺寸和连接尺寸

电动装置

WT

L

D

D1

D2

b

f

Z-φd

H

Z940H/Z941Y-25C Z940/Z941Y-25P Z940/Z941Y-25R Z940/Z941W-25P Z940/Z941W-25R Z940/Z941Y-25I

40

240

145

110

85

18

3

4-18

595

DZW15

60

50

250

160

125

100

20

3

4-18

653

DZW20

64

65

270

180

145

120

22

3

8-18

665

DZW20

65

80

280

195

160

135

22

3

8-18

725

DZW20

79

100

300

230

190

160

24

3

8-23

787

DZW20

98

125

325

270

220

188

28

3

8-25

902

DZW30

154

150

350

300

250

218

30

3

8-25

955

DZW30

168

200

400

360

310

278

34

3

12-25

1105

DZW45

219

250

425

425

370

332

36

3

12-30

1343

DZW45

390

300

450

485

430

390

40

4

12-30

1516

DZW60

505

350

550

550

490

448

44

4

16-30

1678

DZW60

736

400

600

610

550

505

48

4

16-34

1849

DZW90

1027

450

650

660

600

555

50

4

16-34

1937

DZW90

1139

500

700

730

660

610

52

4

20-34

2234

DZWl20

1228

600

800

840

770

718

56

5

20-41

2432

DZWl80

1502

700

900

955

875

815

60

5

20-41

2489

DZW250

1617

800

1000

1070

990

930

64

5

24-48

2643

DZW350

1923

注: DN700、DN800的型号为Z942型。

主要外形和连接尺寸

公称通径

主要外形尺寸和连接尺寸

电动装置

WT

L

D

D1

D2

b

f

Z-φd

f

f2

H

Z940H/Z941Y-40 Z940/Z941Y-40P Z940/Z941Y-40R Z940/Z941W-40P Z940/Z941W-40R Z940/Z941Y-40I

40

240

145

110

85

76

18

4-18

3

4

617

DZW15

46

50

250

160

125

100

88

20

4-18

3

4

665

DZW20

58

65

290

180

145

120

110

22

8-18

3

4

680

DZW20

68

80

310

195

160

135

121

22

8-18

3

4

752

DZW20

80

100

350

230

190

160

150

24

8-23

3

4.5

846

DZW30

108

150

450

300

250

218

204

30

8-25

3

4.5

1087

DZW45

258

200

550

375

320

282

260

38

12-30

3

4.5

1243

DZW45

366

250

650

445

385

345

313

42

12-34

3

4.5

1429

DZW60

472

300

750

510

450

408

364

46

16-34

4

4.5

1608

DZW90

673

350

850

570

510

465

422

52

16-34

4

5

1738

DZW90

804

400

950

655

585

535

474

58

16-41

4

5

1897

DZWl20

108l

450

1050

680

610

560

524

60

20-41

4

5

2104

DZWl80

1259

500

1150

755

670

612

576

62

20-48

4

5

240l

DZWl80

1348


主要外形尺寸和连接尺寸 单位:mm

公称通径

主要外形尺寸和连接尺寸

电动装置

WT

L

D

D1

D2

D6

b

Z-φd

f

f2

H

Z940H/Z941Y-64 Z940/Z941Y-64P Z940/Z941Y-64R Z940/Z941W-64P Z940/Z941W-64R Z940/Z941Y-64I

50

250

175

135

105

88

26

4-23

3

4

667

DZW20

68

65

280

200

160

130

110

28

8-23

3

4

685

DZW20

72

80

31O

210

170

140

121

30

8-23

3

4

748

DZW30

88

100

350

250

200

168

150

32

8-25

3

4.5

845

DZW30

117

150

450

340

280

240

204

88

8-34

3

4.5

1009

DZW45

314

200

550

405

345

300

260

44

12-34

3

4.5

1253

DZW60

432

250

650

470

400

345

313

48

12-41

3

4.5

1449

DZW60

595

300

750

530

460

412

361

54

16-41

4

4.5

1867

DZW90

721

350

850

595

525

475

422

60

16-41

4

5

1931

DZW120

863

400

950

670

585

525

474

66

16-48

4

5

2017

DZW180

1129

500

1150

800

705

640

576

70

20-54

4

5

2459

DZW250

1493

Z940H/Z941Y-100 Z940/Z941Y-100P Z940/Z941Y-100R Z940/Z941W-100P Z940/Z941W-100R Z940/Z941Y-100I

50

250

195

145

112

88

28

4-25

3

4

781

DZW20

78

65

280

220

170

138

110

32

8-25

3

4

830

DZW20

96

80

310

230

180

148

121

34

8-25

3

4

865

DZW30

126

100

350

265

210

172

150

38

8-30

3

4.5

1179

DZW30

134

150

450

350

290

250

204

46

12-34

3

4.5

1201

DZW60

352

200

550

430

360

312

260

54

12-41

3

4.5

1611

DZW90

484

250

650

500

430

382

313

60

12-41

3

4.5

1903

DZW90

608

300

750

585

500

442

364

70

16-48

4

4.5

2054

DZW120

757

350

850

655

560

498

422

76

16-54

4

5

2132

DZW180

994

400

950

715

620

558

474

80

16-54

4

5

2321

DZW250

1269

Z940H/Z941Y-160 Z940/Z941Y-160P Z940/Z941Y-160R Z940/Z941W-160P Z940/Z941W-160R Z940/Z941Y-160

50

300

215

165

132

88

36

8-25

3

4

905

DZW20

101

65

340

245

190

152

110

44

8-30

3

4

968

DZW20

137

80

390

260

205

168

121

46

8-30

3

4

978

DZW30

167

100

450

300

240

200

150

48

8-34

3

4.5

1043

DZW30

211

125

525

355

285

238

176

60

8-41

3

4.5

1248

DZW60

424

150

600

390

318

270

204

66

12-41

3

4.5

1394

DZW90

588

200

750

480

400

345

250

78

12-48

3

4.5

1621

DZW120

839

订货须知:
一、①电动楔式闸阀产品名称与型号②电动楔式闸阀口径③电动楔式闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的电动楔式闸阀型号,请按电动楔式闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
