弹性座闸阀
一、产品[弹性座封闸阀]的详细资料：
产品名称：Z45X/RVHX暗杆弹性座封闸阀
产品特点：我厂引进欧州高科技阀门技术所生产的弹性座封闸阀，得用闸板整体包胶产生弹性变形的补偿作用达到良好的密封效果，克服了一般闸阀密封不良、漏水和生锈的现象，可广泛用于自来水、污水、建筑、石油、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
本阀采用树脂砂造型球墨铸铁制成，强度高、体积小、重量较传统闸阀重量减轻约20%～30安装维修方便。
平底式闸座
传统的闸阀通常是凹陷式调座，增大了流体阻力，且易堆积焊渣、石块、泥沙等杂物，不利于密封和流面。而本公司生产的弹性座封闸阀采用平底式全流域直通式设计，相当一直 管道，不易堆积杂物，确保密封可靠，使流体畅通无阻。
阀瓣整体包装
阀瓣采用高品质的橡胶进行整体内、外包装，欧州一流的橡胶硫化技术使得硫化后的阀门能保证精确几何尺寸，且橡胶与球墨与铸铁阀瓣接覆牢靠，不易脱落及弹性记忆佳。
精铸阀体
阀体采用精密封铸造，精确的几何尺寸使得阀体内部无需任何加工即可保证阀门的密封性。闸板骨架采用球墨铸铁，整体包覆橡胶，具有几何尺寸精确、包覆牢靠、不脱落、弹性记忆佳、可互换。
耐腐蚀
阀体内外表面采用粉体环氧树脂涂装，内件采用不锈钢或铜合金可防止阀体的腐蚀及生锈，并可用于污水系统。及地下等恶劣环境。
不易碎裂
以住传统铸铁闸阀常因外物击中、碰撞或重压而造成断裂等现象。由于本体改用球墨铸铁，此种情形已可大幅度减少。
“O”型环密封圈
由于阀体休用三道“O：型环密封设计，可减少开关时的磨擦阻力，大幅减少漏水现象及可以不停水施工换密封圈。
有助生饮
由于阀体内部以无毒性环氧树脂涂装，阀瓣的内外表面均以橡胶完全披覆而不至于出现锈水或腐蚀现象，可供生饮。

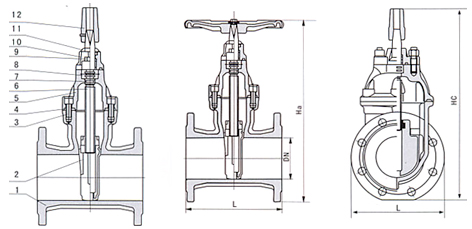

二、暗杆弹性座封闸阀-主要零部件材料
|
NO |
零件名称 |
材质 |
|
1 |
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
2 |
闸板 |
球墨铁铁外覆三元乙丙或丁腈橡胶 |
|
3 |
内六角螺栓 |
碳化处理 |
|
4 |
密封圈 |
丁腈橡胶、三元乙丙 |
|
5 |
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
6 |
阀杆 |
不锈钢 |
|
7 |
“O”形密封圈 |
丁睛橡胶、三元乙丙 |
|
8 |
止推轴承 |
锡青钢 |
|
9 |
螺栓 |
不锈钢 |
|
10 |
压盖 |
球墨铸铁、铸钢 |
|
11 |
防尘罩 |
丁腈橡胶 |
|
12 |
手轮（传动帽） |
铸铁 |
三、暗杆弹性座封闸阀-主要技术参数
公称压力：1.0～2.5MPa 工作温度：0～80℃ 法兰标准：GB/T 17241.6 GB9113
公称通经：50～600mm 适用介质：水、油、气等 试验标准：GB13927 AP1598
四、暗杆弹性座封闸阀-主要外形连接尺寸
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
Hmin（全关） |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
Hmax（全开） |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
订货须知：
一、①弹性座封闸阀产品名称与型号②弹性座封闸阀口径③弹性座封闸阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的弹性座封闸阀型号，请按弹性座封闸阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
