法兰截止阀
一、J41W系列美标截止阀产品说明:
J41W系列美标截止阀产品用途:
法兰连接的J41W系列美标截止阀适用于ANSI Class 150~2500Lb,工作温度≤600℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽等。操作方式有:手动、齿轮传动、电动、气动等。
美标截止阀特点:
①产品的设计制造符合美国国家标准ANS1B16.34,美国BS1873等国外先进标准要求。
②阀体外形为桶形或流线形造型美观。流通形状为直通式。流体阻力小。
③关闭件(闸瓣)与阀座密封面采用锥面密封,关闭力小,耐冲刷,密封可靠。
④阀座可为更换式阀座,可任意组合与关闭密封面材料的配对,以满足工况的要求,延长使用寿命。
⑤大口径、高压力截止阀根据关闭力的需要阀杆的传动方式采用升降杆,并配有滚动轴承式采用撞击式手轮以减轻关闭力。
⑥主体材料、内件材料、填料、紧固件的材料可按用户要求或实际工况条件合理组合。
二、J41W系列美标截止阀标准:
设计与制造 |
结构长度 |
法兰尺寸 |
对焊连接尺寸 |
压力温度等级 |
试验与检验 |
AP1 600 |
ANS1B16.10 |
ANS1B16.5a |
ANS1B16.25 |
ANS1B16.34 |
AP1598 |
三、J41W系列美标截止阀压力试验:
公称压力 |
强度试验 |
水密封试验 |
气密封试验 | |||
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 | |
150 |
3.1 |
450 |
2.2 |
315 |
0.5~0.7 |
60~100 |
300 |
7.8 |
1125 |
5.6 |
815 | ||
600 |
15.3 |
2225 |
11.2 |
1630 | ||
900 |
23.1 |
3350 |
16.8 |
2440 | ||
1500 |
38.4 |
5575 |
28.1 |
4080 | ||
2500 |
64.6 |
9367 |
47.4 |
6873 |
四、J41W系列美标截止阀主要零件材料及性能:
壳体 |
ASTM A216WCB |
ASTMA351 CF8 | |||||||||
闸板 |
WCB |
CF8 |
CF8M |
Monel | |||||||
阀杆 |
F6a |
F304 |
F316 |
Monel |
F304 | ||||||
闸板密封面 |
13Cr |
13Cr |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
304 |
STL |
阀座密封面 |
13Cr |
STL |
STL |
304 |
STL |
316 |
STL |
Monel |
304 |
STL |
STL |
壳体 |
ASTM A351 CF3 |
ADTM A351 CF8M |
ASTM A351 CF8 | ||||||||
闸板 | |||||||||||
阀杆 |
F304L |
F316 |
F316L | ||||||||
闸板密封面 |
304L |
304L |
STL |
316 |
316 |
STL |
316L |
316L |
STL | ||
阀座密封面 |
304L |
STL |
STL |
316 |
STL |
STL |
316L |
STL |
STL |

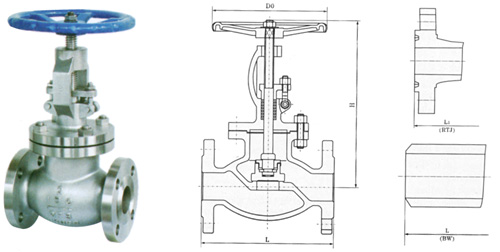

五、凯斯特牌J41W系列美标截止阀主要外形尺寸:
ANS1 Class150 | ||||||||||||
NPS |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
L |
203 |
216 |
241 |
292 |
356 |
406 |
495 |
622 |
398 |
787 |
914 |
978 |
H |
368 |
387 |
411 |
455 |
455 |
540 |
650 |
800 |
940 |
1200 |
1270 |
1300 |
Do |
200 |
200 |
250 |
250 |
300 |
350 |
450 |
450 |
500 |
600 |
600 |
700 |
ANS1 Class300 | |||||||||||
NPS |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
L |
267 |
292 |
318 |
356 |
400 |
444 |
559 |
622 |
711 |
762 |
864 |
H |
400 |
440 |
465 |
565 |
615 |
715 |
930 |
1010 |
1230 |
1450 |
1645 |
Do |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
500 |
500 |
600 |
600 |
ANS1 Class600 | |||||||||||
NPS |
2 |
21/2 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
L |
292 |
330 |
356 |
432 |
508 |
559 |
660 |
787 |
838 |
889 |
991 |
H |
430 |
480 |
530 |
650 |
750 |
850 |
1050 |
1255 |
1470 |
1625 |
1815 |
Do |
200 |
250 |
250 |
350 |
350 |
450 |
500 |
600 |
680 |
760 |
760 |
ANS1 Class900 | ||||
NPS |
2 |
21/2 |
3 |
4 |
L |
372 |
422 |
384 |
460 |
H |
546 |
597 |
711 |
718 |
Do |
320 |
360 |
440 |
500 |
订货须知:
一、①J41W-150Lb美标截止阀产品名称与型号②J41W-150Lb美标截止阀口径③J41W-150Lb美标截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的J41W-150Lb美标截止阀型号,请按J41W-150Lb美标截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
