YJ41W氧气管路专用截止阀

一、产品[YJ41W氧气管路专用截止阀]的详细资料:

产品名称:YJ41W氧气管路专用截止阀

产品特点:YJ41W氧气管路专用阀门是根据氧气管网运行特点以及考虑氧气介质的易燃易爆的特性,以安全可靠和性能优越为设计原则,并参照中华人民共和国冶金工业部制定的《氧气安全规程》的规定而设计、制造的确保氧气管网安全运行的专用阀门。  阀门类型:按照冶金工业部《钢铁企业氧气管网的若干技术规定》的规定采用截止阀。  主体材料选用不锈钢或阻燃性极好的铜合金,密封面为本体或堆焊D802,其余内件采用不锈钢或铜合金;传动部位的润滑采用不可燃的润滑脂, 并标有明显的禁油标记。  在结构上,支架采用全闭封,并有导除静电装置,阀杆上配有防尘帽。  我公司的氧气管路专用阀,自投放市场以来深受各大、中型钢铁厂、制氧厂、石化厂氧气管网的信赖!

点:1、对于公称压力PN≥1.6MPa、DNl25~200采用内旁通结构;DN250~500采用带外旁通阀结构。其目的是减小阀前、阀后的压力差以避免高流速、高冲刷以及防止产生高温,从而保证了氧气管网的安全运行,同时也减小了操作力矩。
2、介质流向:PN≥1.6MPa、DN≤100介质由阀瓣下方流入阀瓣上方(即低进高出),DN≥125介质由阀瓣卜方流入下方(高进低出)o对于DN≥125的阀门采用介质高进低出的流向,一方面足内旁通阀结构上的需要,另一方面由于介质压力的作用使阀门的关闭力大大减小。
3、该阀设有导静电安全装置,可避免因静电产生火花。
4、与普通截止阀相比,氧气管路用截止阀的支架部分采用全封闭式结构,且压紧填料时可以打开支架上的防护盖板,起到了防油防尘的作用。并有明显的禁油标记。
5、全部零件采用严格的脱脂处理。

二、YJ41W氧气管路专用截止阀压力试验:

公称压力

强度试验

水密封试验

上密封试验

气密封试验

2.5

3.8

2.8

2.8

0.6

4.0

6.0

4.4

4.4

三、YJ41W氧气管路专用截止阀主要零件材料及性能:

体盖

阀杆

阀瓣

密封面

垫片

填料

工作温度

适用介质

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

本体材质

PTFE

PTFE

常温

氧气

ZCrZn16Si4

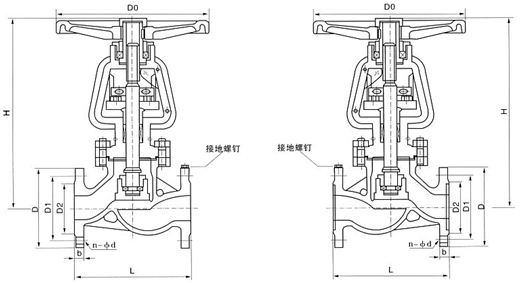

四、凯斯特牌YJ41W氧气管路专用截止阀规格主要尺寸:

1.6MPa

DN

L

D

D1

D2

b

n-Φd

H

Do

凸面法兰
RF
JY41W-16P
JY41W-16T
JY41Y-16P
JY41Y-16T

25

160

115

85

65

14

4-Φ14

305

160

32

180

135

100

78

16

4-Φ18

316

160

40

200

145

110

85

16

4-Φ18

328

180

50

230

160

125

100

16

4-Φ18

356

200

65

290

180

145

125

18

4-Φ18

389

280

80

310

195

160

135

20

8-Φ18

400

280

100

350

215

180

155

20

8-Φ18

460

320

125

400

245

210

185

22

8-Φ18

528

320

150

480

280

240

210

24

8-Φ23

668

450

200

600

335

295

265

26

26-Φ23

795

500

250

650

405

355

320

30

30-Φ25

910

560

300

750

460

410

375

30

30-Φ25

1200

640

350

850

520

470

435

34

34-Φ25

1200

720

400

950

580

525

485

36

36-Φ30

1560

800

五、PN2.5MPa-4.0MPa 氧气管路专用截止阀:

六、凯斯特牌氧气管路专用截止阀规格主要尺寸:

2.5MPa

DN

L

D

D1

D2

b

n-Φd

H

DO

25

160

115

85

65

16

4-Φ14

305

160

凸面法兰
RF
JY41W-25P
JY41W-16T
HY41Y-16P
JY41Y-16T

32

180

135

100

78

18

4-Φ18

316

160

40

200

145

110

85

18

4-Φ18

328

180

50

230

160

125

100

20

4-Φ18

356

200

65

290

180

145

120

22

8-Φ18

389

280

80

310

195

160

135

22

8-Φ18

400

280

100

350

230

190

160

24

8-Φ23

460

320

125

400

270

220

188

28

8-Φ25

538

320

150

480

300

250

218

30

8-Φ25

668

450

200

600

360

310

278

34

12-Φ25

795

500

250

650

425

370

332

36

12-Φ30

910

560

300

750

485

430

390

40

16-Φ30

1200

640

350

850

550

490

448

44

16-Φ34

1290

720

400

950

610

550

505

48

16-Φ34

1560

800

4.0MPa

25

160

115

85

65

16

4-Φ14

305

160

凸面法兰
RF
JY41W-40P
JY41W-40T
HY41Y-40P
JY41Y-40T

32

180

135

100

78

18

4-Φ18

316

160

40

200

145

110

85

18

4-Φ18

328

180

50

230

160

125

100

20

4-Φ18

356

200

65

290

180

145

120

22

8-Φ18

389

280

80

310

195

160

135

22

8-Φ18

400

280

100

350

230

190

160

24

8-Φ23

460

320

125

400

270

220

188

28

8-Φ25

538

320

150

480

300

250

218

30

8-Φ25

668

450

200

600

375

320

282

38

12-Φ30

795

500

250

650

445

385

345

42

12-Φ34

910

560

300

750

510

450

408

46

16-Φ34

1200

640

350

850

570

510

465

52

16-Φ34

1290

720

400

950

655

585

535

58

16-Φ41

1560

800

订货须知:
一、①氧气管路专用截止阀产品名称与型号②氧气管路专用截止阀口径③氧气管路专用截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的氧气管路专用截止阀型号,请按氧气管路专用截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
