DS/J61H/Y水封式阀门

一、产品[水封式阀门]的详细资料:

产品名称:水封式阀门

产品特点:凯斯特牌DS系列水封阀门适用于公称压力≤4 DMPa,工作温度≤400℃或≤550℃,工作介质为水蒸汽油品和非腐蚀性气体的管路上作启闭装置用.尤其适用于火电厂汽机真空冷凝系统有截止阀和闸阀两种形式.水封式阀门价格,水封式阀门厂家,水封式阀门报价。

二、结构与性能特点:

1结构形式:阀盖填料室具有水循环密封结构,当接口通人压力为0 6~l 0MPa的水时.可使系统与大气隔离,保证系统具有良好的气密性.
2连接形式:承插焊连接.法兰连接和焊接连接.
3驱动方式:手动和电动.
4 DS/Z型系列采用双闸板双向弹性密封、启闭灵活迅速密封可靠;真空隔断截止阀 阀杆与阁瓣采用动连接,阀瓣与阀座垂直座封;启闭行程和阀门高度小.
5产品结构简单紧凑合理检修方便使用寿命长.
6在管路上作启闭置用.必须处于全开或全闭状态,不得用于调节流量.

三、主要性能规范-试验压力:

试验压力

公称压力PN(MPa)

1.0

1.6

2.5

4.0

6.4

10.0

壳体强度试验

1.5

2.4

3.8

6.0

9.6

15.0

密封试验

1.1

1.8

2.8

4.4

7.0

11.0

上密封试验

1.1

11.8

2.8

4.4

7.0

11.0

四、使用范围:

产品类别

适用温度()

适用介质

碳钢型(C)

≤400

水、蒸汽、油品、非腐蚀性气体

合金钢(I)

≤550

五、主要零件材料:

产品类型

零件名称

阀体、阀盖、支架

阀杆

阀扳、阀瓣、密封面

阀座密封面

阀杆螺母

填料

碳钢型(C)

WCB
25

2Cr13

Cr13型不锈钢或硬质合金

Crl3型小锈钢

铝青铜

柔性石墨

合金钢(I)

WC6
WC9

25Cr2Mo1VA

硬质合盒

硬质合金

六、焊接式水封截止阀 [DS/J61H/Y-25-64]

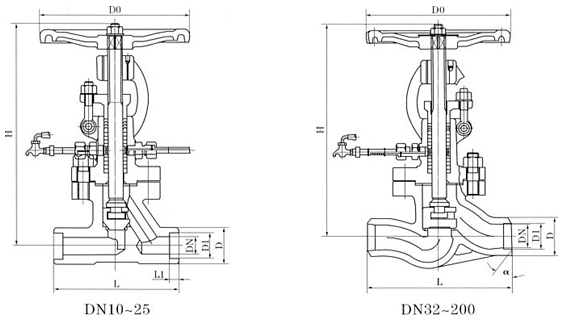

尺寸图


 主要尺寸及重量(mm)



公称通径DN(mm)

主要尺寸及连接尺寸(mm)

重量(kg)

L

D

D1

a

L1

H

D0

DS/J61H25

DS/J61Y25I















10

130

36

18.5

-

10

256

120

4.8

15

130

36

22.5

-

10

257

120

5.0

20

150

44

28.5

-

11

267

140

7.3

25

160

44

34.5

-

12

269

140

8.2

32

180

48

34

30°30′

-

255

180

12

40

200

55

40

30°30′

-

295

200

15

50

230

64

48

30°30′

-

354

250

25

65

290

82

66

30°30′

-

400

250

38.5

80

310

94

78

30°30′

-

425

300

49

100

350

117

100

30°30′

-

468

350

64

125

400

144

126

30°30′

-

475

400

83

150

480

170

150

30°30′

-

611

400

94

200

600

220

202

30°30′

-

721

400

152

DS/J61H-40

DS/J61Y-40I















10

130

38

18.4

-

10

255

120

5.3

15

130

38

22.5

-

10

257

120

5.7

20

150

47

28.5

-

11

267

140

7.6

25

160

47

34.5

-

12

270

160

8.8

32

180

53

34

30°30′

-

257

160

13.2

40

200

57

40

30°30′

-

297

200

16.5

50

230

68

48

30°30′

-

354

250

26

65

290

85

66

30°30′

-

405

280

41.3

80

310

98

78

30°30′

-

427

320

51.5

100

350

122

100

30°30′

-

470

350

69

125

400

148

124

30°30′

-

475

400

89

150

480

176

148

30°30′

-

614

400

98

DS/J61H-64

DS/J61Y-64I















10

130

38

18.4

-

10

255

140

6

15

130

38

22.5

-

10

257

140

6.4

20

150

47

28.5

-

11

269

160

8.4

25

160

47

34.5

-

12

273

180

9.6

32

180

53

33

30°30′

-

259

200

23

40

260

57

39

30°30′

-

297

250

34

50

300

70

48

30°30′

-

356

280

46

65

340

86

65

30°30′

-

405

320

67

80

480

100

76

30°30′

-

429

360

85

100

430

124

98

30°30′

-

477

400

97

DS/J61H-25\40系列-焊口式水封截止阀

主要外形尺寸及连接尺寸

公称通径DN/mm

尺寸/mm

重量/kg

L

D1

D2

H

Do

10

130

10

28

272

120

5

15

130

15

41

272

120

6

20

150

20

44

280

120

6

25

160

25

52

332

160

8

32

190

32

64

342

160

10

40

200

40

75

395

200

16

50

230

50

75

431

240

23

65

290

65

103

457

280

32

80

310

80

116

505

320

43

100

350

100

140

549

360

58

125

400

125

171

621

400

94

150

480

150

198

705

400

119

200

600

200

254

828

400

165

订货须知:
一、①水封式阀门产品名称与型号②水封式阀门口径③水封式阀门是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的水封式阀门型号,请按水封式阀门型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
