DJ41Y型低温截止阀

一、产品[低温截止(节流)阀]的详细资料:

产品名称:低温截止(节流)阀

DJ41Y低温截止阀概述
DJ41Y低温截止阀适用于低温液体贮运设备的管理系统,具有开关灵活、密封可靠的特点,也可用于其他低温和深冷介质的管理系统。
DJ41Y锻钢低温截止阀结构
DJ41Y锻钢低温截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于DJ41Y锻钢低温截止阀的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的DJ41Y低温截止阀非常适合作为切断或调节以及节流使用。
DJ41Y低温截止阀选用原则:
 1、高温、高压介质的管路或装置上宜选用截止阀。如火电厂、核电站,石油化工系统的高温、高压管路上。 2、管路上对流阻要求不严的管路上。即对压力损失考虑不大的地方。 3、小型阀门可选用针阀、仪表阀、取样阀、压力计阀等。 4、有流量调节或压力调节,但对调节精度要求不高,而且管路直径又比较小,如公称通经≤50mm 的管路上,宜选用。 5、合成工业生产中的小化肥和大化肥宜选用公称压力PN160 公称压力16MPa 或PN320 公称压力32MPa 的高压角式截止阀或高压角式节流阀。 6、氧化铝拜耳法生产中的脱硅车间、易结焦的管路上,易选用阀体分开式、阀座可去处的、硬质合金密封副的直流式截止阀或直流式节流阀。 7、城市建设中的供水、供热工程上,公称通经较小的管路,可选用截止、平衡阀或柱塞阀,如公称通经小于150mm的管路上。 最明显的优点是: 在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。 开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。
DJ41Y低温截止阀优点
  1、结构简单,制造和维修比较方便。
  2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
公称压力:PN1.0-25.0Mpa,150Lb-2500Lb
工作温度:-40-600℃
公称通径:DN15-600mm
连接方式:法兰,螺纹,对焊,承插焊,NPT
材质:PVC,ABS,RPP,304,316,304L,316L,WCB,CF3,CF8,CF3M,CF8M,铸钢,球墨铸铁,锻钢,不锈钢,铜等
DJ41Y低温截止阀优点
  1、结构简单,制造和维修比较方便。
  2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
公称压力:PN1.0-25.0Mpa,150Lb-2500Lb
工作温度:-40-600℃
公称通径:DN15-600mm
连接方式:法兰,螺纹,对焊,承插焊,NPT
材质:PVC,ABS,RPP,304,316,304L,316L,WCB,CF3,CF8,CF3M,CF8M,铸钢,球墨铸铁,锻钢,不锈钢,铜等

二、执行标准:

设计与制造

结构长度

浩兰尺寸

压力-温度

试验-检验

JB/T7749

GB12221

JB79

GB9131

JB/T9092

三、压力试验:

公称压力PN

1.6

2.5

4.0

强度试验

2.4

3.8

6.0

水密封试验

1.8

2.8

4.4

上密封试验

1.8

2.8

4.4

气密封试验

0.4-0.7

四、主要零件材料及性能:

体盖板

阀杆

密封面

垫片

埴料

工作温度℃

适用介质

LCB

1Cr17Ni12

DTL/DTL

1Cr13/柔性石墨低温石棉

PTFE
浸四氟乙
烯石棉绳
柔性石墨

-46

丙烷/丙烯
甲醇,乙烷
煤气/液氨

LC1

-60

LC2

-73

LC3

1Cr18Ni9Ti

-101

LC4

-115

LC8

-196

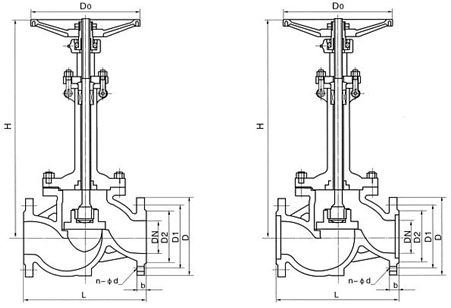

五、国标低温截止阀(节流)阀 PNl.6MPa一4.0MPa 规格主要尺寸:

1.6MPa

DN

L

D

D1

D2

b

n-Φd

H

D0

-46℃

4-101℃

-196℃

凸面法兰
RF
DJ41Y-16L
DJ41Y-16L C1
DJ41Y-16L C2 DJ41Y-16L C3
DJ41Y-16L C4 DJ41Y-16P
DJ41Y-16R

50

230

160

125

100

16

4-Φ18

460

480

520

240

65

290

180

145

120

18

4-Φ18

475

505

525

280

80

310

195

160

135

20

8-Φ18

520

550

590

280

100

350

215

180

155

20

8-Φ18

545

575

615

320

125

400

245

210

185

22

8-Φ18

590

620

660

360

150

480

280

240

210

24

8-Φ23

650

680

730

400

200

600

335

295

265

26

12-Φ23

850

880

930

400

250

730

405

355

320

30

12-Φ25

956

986

1036

450

300

850

460

410

375

30

12-Φ25

1095

1125

1175

500

2.5MPa

50

230

160

125

100

20

4-Φ18

460

460

520

240

凸面法兰
RF
DJ41Y-25L
DJ41Y-25L C1
DJ41Y-25L C2 DJ41Y-25L C3
DJ41Y-25L C4 DJ41Y-25P
DJ41Y-25R

65

290

180

145

120

22

8-Φ18

475

505

525

280

80

310

195

160

135

22

8-Φ18

520

550

590

280

100

350

230

190

160

24

8-Φ23

545

575

615

320

125

400

270

220

188

28

8-Φ25

590

620

660

360

150

480

300

250

218

30

8-Φ25

650

680

730

400

200

600

360

310

278

34

12-Φ25

850

880

930

400

250

730

425

370

332

36

12-Φ30

956

986

1036

450

300

850

485

430

390

40

16-Φ30

1095

1125

1175

500

4.0MPa

50

230

160

125

100

20

4-Φ18

483

504

546

240

凸面法兰
RF
DJ41Y-40L
DJ41Y-40L C1
DJ41Y-40L C2 DJ41Y-40L C3
DJ41Y-40L C4 DJ41Y-40P
DJ41Y-40R

65

290

180

145

120

22

8-Φ18

499

530

551

280

80

310

195

160

135

22

8-Φ18

546

578

620

280

100

350

230

190

160

24

8-Φ23

572

604

646

320

125

400

270

220

188

28

8-Φ25

620

651

693

360

150

480

330

2850

218

30

8-Φ25

683

741

767

400

200

600

375

320

282

38

12-Φ30

893

924

977

400

250

730

445

385

345

42

12-Φ34

1004

1035

1088

450

300

850

510

450

408

46

16-Φ34

1150

1181

1234

500
