J940Y/H电动法兰截止阀

一、产品[国际电动法兰截止阀]的详细资料：

产品型号：J940H J941H

产品特点：J940H、J941Y、J941W法兰截止阀符合GB、JB、ANSI、JSI、BS、DIN等国内外先进标准GB12235及美国标准ANSI B16.34要求，结构合理、密封可靠、性能良好、造型美观。法兰连接钢制截止阀适用于公称压力1.6Mpa～16.0Mpa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管道上，切断或接通管路介质。

二、试验压力（Test pressure）

公称压力PN(MPa)
Nominal pressure		 实验压力(MPa)Test pressure
壳体Shell 密封(液)Seal 密封(气)Seal 上密封Back seal
1.6 2.4 1.8 0.6 1.8
2.5 3.8 2.8 0.6 2.8
4.0 6.0 4.4 0.6 4.4
6.4 9.6 7.0 0.6 7.0
10.0 15.0 11.0 0.6 11.0
16.0 24.0 18.0 0.6 18.0

三、适用范围（Suitable scope）

壳体材料
Shell material		 适用介质
Applicable medium		 适用温度(℃)
Applicable temperature
碳素钢(C型)Carburizing steel 水、蒸汽、油品Water,steam,oil goods ≤425
  硝酸类 Nitric acid ≤200
  醋酸类 Acetic acid ≤200
  水、蒸汽、油品Water,steam,oilgoods ≤550

四、主要零件材料（Material for main parts）

阀体、阀盖
Body,bonnet		 阀板、阀座 Wedge disc,seat rign 阀杆 Stem 阀杆螺母 Yoke nut 填料 Packing 手轮 Hand wheel
碳素钢
Carburizing steel		 优质碳钢+硬质合金或不锈钢 High-grade carbon steel+carbide alloy or stainleel 铬不锈钢Cr.stainless steel 铝青铜AI bronze 石墨石棉盘根Graphite,asbestos coils 可锻铸铁 Foraeable cast-iron
铬镍钛钢
Cr.Ni.Tisteel		 不锈钢、不锈钢+硬质合金Stainless steel or +carbide alloy 铬镍钛不锈钢Cr.Ni.Ti stainless stee 铝青铜AI bronze 浸聚四氟乙Dipping polyterafluo-roethylene 可锻铸铁Foraeable cast-iron
铬镍钼钛钢
Cr.Ni.Mo.Tisteel		 不锈钢、不锈钢+硬质合金Stainless steel or +carbide alloy 铬镍钼钛不锈钢Cr.Ni.Mo.Ti stainless stee 铝青铜AI bronze 烯石棉盘根Asbestos coil 可锻铸铁Foraeable cast-iron
铬钼钢
Cr.Mo streel		 合金钢+硬质合金Alloy steel+carbide alloy 铬钼铝钢Cr.Mo.Ai steel 铝青铜AI bronze 柔性石墨Flexibie graphite 可锻铸铁Foraeable cast-iron

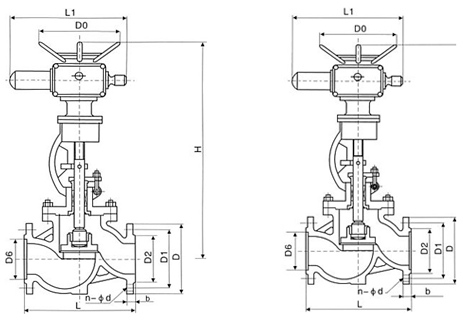

五、主要尺寸及重量（Main dimensions and weight）

公称通径
Nominal diameter 		主要外形尺寸和连接尺寸(mm)Dimensions 电动装置
Electric dewice 		重量(kg)
Weight
L D D1 D2 b f z-d H
  Z940H -16C Z940 Y-16P Z940 Y-16R Z940 W-16P Z940 W-16R Z940 Y-16I
  Z941Y Z941 Z941 Z941 Z941 Z941
40 200 145 110 85 16 3 4-18 595 DZW15 56
50 250 160 125 100 16 3 4-18 653 DZW20 59
65 265 180 145 120 18 3 4-18 665 DZW20 62
80 280 195 160 135 20 3 8-18 725 DZW20 74
100 300 215 180 155 20 3 8-18 787 DZW20 92
150 350 280 240 210 24 3 8-23 955 DZW30 161
200 400 335 295 265 26 3 12-23 1105 DZW30 219
250 450 405 355 320 30 3 12-25 1343 DZW45 376
300 500 460 410 375 30 4 12-25 1516 DZW60 484
350 550 520 470 435 34 4 16-25 1678 DZW60 695
400 600 580 525 485 36 4 16-30 1849 DZW90 977
450 650 640 585 545 40 4 20-30 1937 DZW90 1033
500 700 705 650 608 44 4 20-34 2234 DZW120 1087
600 800 840 770 718 48 5 20-41 2432 DZW180 1357
700 900 910 840 788 50 5 24-41 2489 DZW250 1481
800 1000 1020 950 898 52 5 24-41 2643 DZW350 1845

注:DN700、DN800的型号为Z942型NOTE:DN700、DN800type is Z942.主要尺寸及重量Main dimensions and weight

公称通径
Nominal diameter 		主要外形尺寸和连接尺寸(mm)Dimensions 电动装置
Electric dewice 		重量(kg)
Weight
L D D1 D2 b f z-d H
  Z940H -25C Z940 Y-25P Z940 Y-25R Z940 W-25P Z940 W-25R Z940 Y-25I
  Z941Y Z941 Z941 Z941 Z941 Z941
40 200 145 110 85 18 3 4-18 595 DZW15 60
50 250 160 125 100 20 3 4-18 653 DZW20 64
65 265 180 145 120 22 3 8-18 665 DZW20 65
80 280 195 160 135 22 3 8-18 725 DZW20 79
100 300 230 190 160 24 3 8-23 787 DZW20 98
125 325 270 220 188 28 3 8-25 902 DZW30 154
150 350 300 250 218 30 3 8-25 955 DZW30 168
200 400 360 310 278 34 3 12-25 1105 DZW45 219
250 450 425 370 332 36 3 12-30 1343 DZW45 390
300 500 485 430 390 40 4 12-30 1516 DZW60 505
350 550 550 490 448 44 4 16-30 1678 DZW60 736
400 600 610 550 505 48 4 16-34 1849 DZW90 1027
450 650 660 600 555 50 4 16-34 1937 DZW90 1139
500 700 730 660 610 52 4 20-34 2234 DZW120 1228
600 800 840 770 718 56 5 20-41 2432 DZW180 1502
700 900 955 875 815 60 5 20-41 2489 DZW250 1617
800 1000 1070 990 930 64 5 24-48 2643 DZW350 1923

DN700、DN800的型号为Z942型 NOTE:DN700、DN800type is Z942.主要尺寸及重量Main dimensions and weight

公称通径
Nominal diameter 		主要外形尺寸和连接尺寸(mm)Dimensions 电动装置
Electric dewice 		重量(kg)
Weight
L D D1 D2 D6 b z-d f f2 H
  Z940H -40 Z940 Y-40P Z940 Y-40R Z940 W-40P Z940 W-40R Z940 Y-40I
  Z941Y Z941 Z941 Z941 Z941 Z941
40 200 145 110 85 76 18 4-18 3 4 617 DZW15 46
50 250 160 125 100 88 20 4-18 3 4 665 DZW20 58
65 280 180 145 120 110 22 8-18 3 4 680 DZW20 68
80 310 195 160 135 121 22 8-18 3 4 752 DZW20 80
100 350 230 190 160 150 24 8-23 3 4.5 846 DZW30 108
150 450 300 250 218 204 30 8-25 3 4.5 1087 DZW45 258
200 550 375 320 282 260 38 12-30 3 4.5 1243 DZW45 366
250 650 445 385 345 313 42 12-34 3 4.5 1429 DZW60 472
300 750 510 450 408 364 46 16-34 4 4.5 1608 DZW90 673
350 850 570 510 465 422 52 16-34 4 5 1738 DZW90 804
400 950 655 585 535 474 58 16-41 4 5 1897 DZW120 1081
450 1050 680 610 560 524 60 20-41 4 5 2104 DZW180 1259
500 1150 755 670 612 576 62 20-48 4 5 2401 DZW180 1348

主要尺寸及重量Main dimensions and weight

公称通径
Nominal diameter 		主要外形尺寸和连接尺寸(mm)Dimensions 电动装置
Electric dewice 		重量(kg)
Weight
L D D1 D2 D6 b z-d f f2 H
  Z940H -64 Z940 Y-64P Z940 Y-64R Z940 W-64P Z940 W-64R Z940 Y-64I
  Z941Y Z941 Z941 Z941 Z941 Z941
50 250 175 135 105 88 26 4-23 3 4 667 DZW20 68
65 280 200 160 130 110 28 8-23 3 4 685 DZW20 72
80 310 210 170 140 121 30 8-23 3 4 748 DZW30 88
100 350 250 200 168 150 32 8-25 3 4.5 845 DZW30 117
150 450 340 280 240 204 88 8-34 3 4.5 1009 DZW45 314
200 550 405 345 300 260 44 12-34 3 4.5 1253 DZW60 432
250 650 470 400 345 313 48 12-41 3 4.5 1449 DZW60 595
300 750 530 460 412 361 54 16-41 4 4.5 1867 DZW90 721
350 850 595 525 475 422 60 16-41 4 5 1931 DZW120 863
400 950 670 585 525 474 66 16-48 4 5 2017 DZW180 1129
500 1150 800 705 640 576 70 20-54 4 5 2459 DZW 250 1493
  Z940H -100 Z940 Y-100P Z940 Y-100R Z940 W-100P Z940 W-100R Z940 Y-100I
  Z941Y Z941 Z941 Z941 Z941 Z941
50 250 195 145 112 88 28 4-25 3 4 781 DZW20 78
65 280 220 170 138 110 32 8-25 3 4 830 DZW20 96
80 310 230 180 148 121 34 8-25 3 4 865 DZW30 126
100 350 265 210 172 150 38 8-30 3 4.5 1179 DZW30 134
150 450 350 290 250 204 46 12-34 3 4.5 1201 DZW60 352
200 550 430 360 312 260 54 12-41 3 4.5 1611 DZW60 484
250 650 500 430 382 313 60 12-41 3 4.5 1903 DZW90 608
300 750 585 500 442 364 70 16-48 4 4.5 2054 DZW120 757
350 850 655 560 498 422 76 16-54 4 5 2132 DZW180 994
400 950 715 620 558 474 80 16-54 4 5 2321 DZW 250 1269
  Z940H -160 Z940 Y-160P Z940 Y-160R Z940 W-160P Z940 W-160R Z940 Y-160I
  Z941Y Z941 Z941 Z941 Z941 Z941
50 300 215 165 132 88 36 8-25 3 4 905 DZW20 101
65 340 245 190 152 110 44 8-30 3 4 968 DZW20 137
80 390 260 205 168 121 46 8-30 3 4 978 DZW30 167
100 450 300 240 200 150 48 8-34 3 4.5 1043 DZW30 211
125 525 355 285 238 176 60 8-41 3 4.5 1248 DZW60 424
150 600 390 318 270 204 66 12-41 3 4.5 1394 DZW90 588
200 750 480 400 345 250 78 12-48 3 4.5 1621 DZW120 839

订货须知：
一、①J940Y电动法兰截止阀产品名称与型号②J940Y电动法兰截止阀口径③J940Y电动法兰截止阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的J940Y电动法兰截止阀型号，请按J940Y电动法兰截止阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
