QG.Y1气源球阀
一、产品[汽源球阀]的详细资料:
产品型号:QG.Y1
产品名称:汽源球阀
产品特点:汽源球阀,QG.Y1汽源球阀,QG.Y1卡套式球阀
汽源球阀的详细资料:汽源球阀,QG.Y1汽源球阀,QG.Y1卡套式球阀
气源球阀,也叫卡套气源球阀,QG.Y1气源球阀,卡套式气源球阀,气动管路球阀,卡环式气源球阀,压环式气源球阀,本公司生产卡套气源球阀规格主要有:G1/2-6,G1/2-8,G1/2-14 型号主要有:G1/2-8,QG.Y1,QG.Y1 G1/2-6,QG.Y1 G1/2-10
主要材质:20#,304,201,316,316L
手柄方式:手轮式,条钢式,有红色,蓝色,黑色,黄色
设计制造:GB/T12224-1989,JB/T7747-1995
连接方式:卡套式,内螺纹式,外螺纹式
结构特征:一端内螺纹式,一端卡套式
阀门检验:GB/T13927-1992
包装方式:纸箱包装,木箱包装
运输方式:快递,客运,物流货运
密封材料有四氟密封,紫铜密封,硬质合金密封,可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保阀门在工作压力的状态下不会发生泄漏,同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像

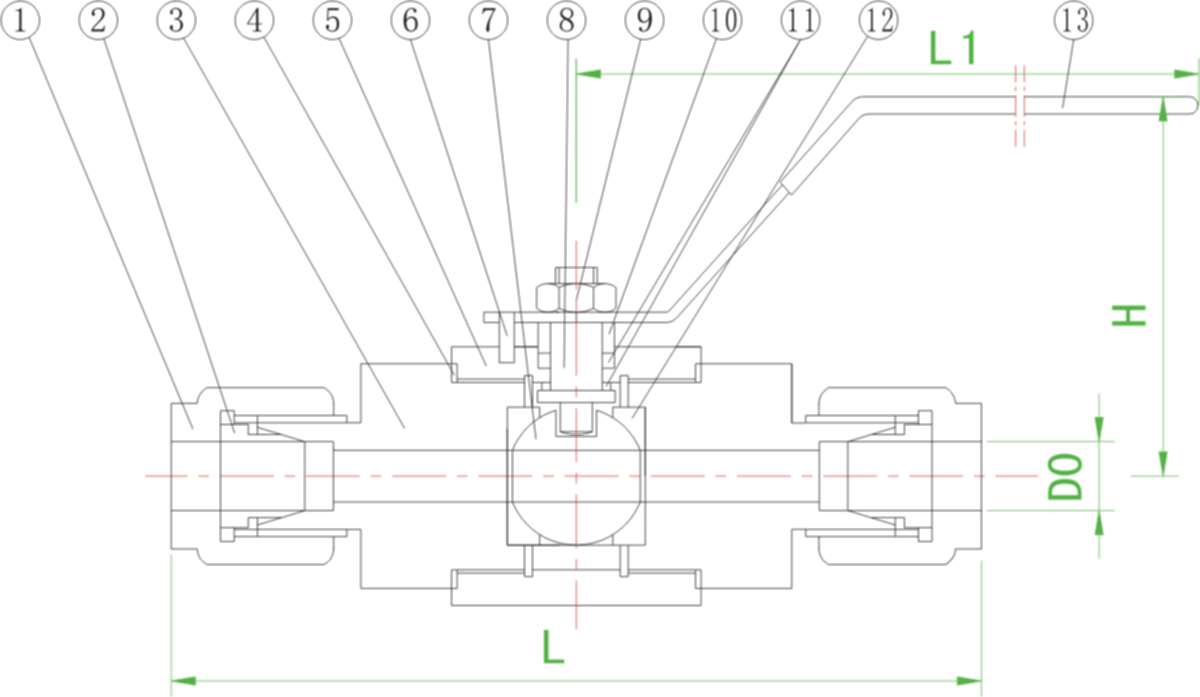

二、主要零件材料

序号
  零件名称
 不锈钢
 碳钢
1
螺帽
SS304  SS304L SS316 SS316L SS321
20# A105
2
双卡组合
SS304  SS304L SS316 SS316L SS321
20# A105
3
阀盖
SS304  SS304L SS316 SS316L SS321
20# A105
4
阀盖垫片
PTFE
PTFE
5
阀体
SS304  SS304L SS316 SS316L SS321
20# A105
6
定位销
SS304  SS304L SS316 SS316L SS321
20# A105
7
SS304  SS304L SS316 SS316L SS321
20# A105
8
阀杆
SS304  SS304L SS316 SS316L SS321
20# A105
9
阀杆螺母
SS304  SS304L SS316 SS316L SS321
20# A105
10
格南螺母
SS304  SS304L SS316 SS316L SS321
20# A105
11
密封填料
PTFE
PTFE
12
阀座
PTFE
PTFE
 13
手柄
SS304  SS304L SS316 SS316L SS321
20# A105
三、主要性能规范:

型号
名称
公称压力
强度试验压力
密封试验压力
主要材料
适用温度(℃)
阀体
阀座
阀杆
填料
QG·Y1
气源球阀
1.0
2.5
1.5PN
1.1PN
H62
耐酸钢
聚四氟乙烯PTFE
常温
QY-1
气动管路球阀
QY-2
QY-3
QG·Y1
卡套式球阀
2.5
4.0
6.4
碳钢耐酸钢
耐酸钢
聚四氟乙烯PTFE
-20~200
QH J·Y1
QG·Y1
取压球阀
QH J·AY1
QG·M1
压力表球阀
QH J·M1
Q11SA
内螺纹球阀
柔性石墨
-40~150
Q91SA
异径球阀
四、汽源球阀主要尺寸:
型号
名称
公称通径DN(mm)
配管通径Do(mm)
结构长度L(mm)
QG·Y1
气源球阀
1、6
6、8
90
QY-1
气动管路球阀
-
6、8、10
66、68、80
QY-2
气动管路球阀
-
6、8、10
65、66、67
QY-3
气动管路球阀
-
6、8、10
65、66、67
QG·Y1
卡套式球阀
10
12、14
130
QH J·Y1
卡套式球阀
10、15
12、14、18
130
QG·Y1
取压球阀
10
12、14
105
QH J·AY1
取压球阀
10、15
12、14、18
105
QG·M1
压力表球阀
10
-
145
QH J·M1
压力表球阀
3
-
145
Q11SA
内螺纹球阀
10、15
-
68
Q91SA
异径球阀
10
14
100
卡套式球阀规格主要尺寸

公称通径
D0
  L
L1
  H
 DN3
Φ6
86
 110
44
 DN6
Φ8
90
110
48
 DN10
Φ14
95
110
55






订货须知:
1.    产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
