法兰球阀

法兰球阀
Q41F广式法兰球阀

一、产品[Q41F广式法兰球阀]的详细资料:

产品型号:Q41F

产品名称:填料整体式法兰球阀

产品特点:应用规范公称压力:1.6~4.0MPa 适用湿度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体(W、O、G)填料整体式法兰球阀,整体式法兰球阀,法兰球阀。

二、 Q41F广式法兰球阀说明:

填料仓整体式法兰球阀系我公司历经两年试制而成的最新专利球阀产品。专利号(ZL0233-1349.8 ZL02247903.1)。 该产品既具有广式球阀体积小、安装方便的特点,又具有国标法兰全通径不易泄漏的优点,一举改变了以往方式法兰球阀流量小,易泄漏的固疾,也解决了国标法兰球阀过于笨重的缺点,而具阀体可采用精铸造工艺,外形美观大方。全通径、大径量,连接尺寸符合广式法兰球阀标准,预计将在越来越多的管道上得到广泛的使用。
警告本公司专利产品,专利号:ZL02247903.1\ZL02247908.1,严禁假冒仿造,否则追究法兰律责任!

三、Q41F广式法兰球阀主要零件材料:

适用介质

型号

阀体

球体、阀杆

手柄

密封圈

垫片、填料

水、蒸汽、油品

Q41F-16C、Q41F-25C
Q41F-40C

A105、45

1Cr18/1Cr18Ni9Ti




SS304

聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL

聚四氟乙烯PTFE对位聚苯PPL

硝酸类

Q41F-16P、Q41F-25P
Q41F-40P

SS304/1Cr18Ni19Ti

SS304/1Cr18Ni9Ti

醋酸类

Q41F-16R、Q41F-25R
Q41F-40R

SS316/Cr18Ni12Mo2Ti

SS316/1Cr18Ni12Mo2Ti

四、Q41F广式法兰球阀性能规范:

适用介质

型号

阀体

球体、阀杆

手柄

密封圈

垫片、填料

水、蒸汽、油品

Q41F-16C、Q41F-25C
Q41F-40C
/TD>

A105、45

1Cr18/Cr18Ni9Ti




SS304

聚四氟乙烯
增强聚四氟乙烯
对位聚苯

聚四氟乙烯
对位聚苯

硝酸类

Q41F-16P、Q41F-25P
Q41F-40P

SS304/1Cr18Ni9Ti

SS304/1Cr18Ni9Ti

醋酸类

Q41F-16R、Q41F-25R
Q41F-40R

SS316/1Cr18Ni12Mo2Ti

SS316/1Cr18Ni12Mo2Ti

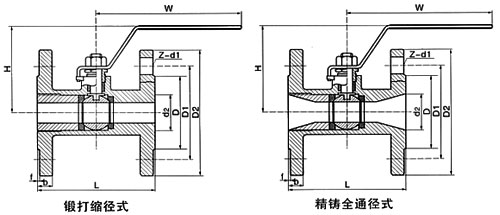

五、Q41F广式法兰球阀主要外形尺寸:

公称通径

d

d2

L

D

D1

D2

b

f

Z-d1

H

W

DN(mm)

in

15

1/2"

10

15

92

95

65

45

14

2

4-14

60

110

20

3/4"

12.6

20

106

105

75

55

14

2

4-14

65

110

25

1"

17

24

109

115

85

65

16

2

4-14

70

110

32

11/4"

22

32

126

135

100

78

16

2

4-18

85

145

40

11/2"

25

38

136

145

110

85

16

3

4-18

90

145

50

2"

32

46

154

160

125

100

18

3

4-18

98

177

65

21/2"

44

60

170

180

145

120

20

3

8-18

110

190

80

3"

50

72

195

195

160

135

22

3

8-18

130

240

100

4"

65

92

215

215

180

155

22

3

8-18

150

260

注:填料仓整体法兰球阀结构尺寸与方式法兰球阀相同,别外我公司不定期生产填料仓内螺纹球阀,广泛用于燃气、化工、石油等行业。

订货须知:

1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件
