Q14F Q15F不锈钢三通球阀

一、产品[Q14F三通不锈钢球阀]的详细资料:

产品名称:三通不锈钢球阀

产品特点:应用规范 公称压力:2.5MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气及某些腐蚀性液体(W.O.G) 螺纹类型:G·NPT.BSPT.BSP.DIN259/2999 1000wog三通不锈钢球阀,三通球阀,不锈钢球阀。

不锈钢三通球阀和闸阀是同属一个类型的阀门,区别在它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。球阀在管路中主要用来做切断、分配和改变介质的流动方向。,三片式球阀,是近年来被广泛采用的一种新型阀门
  不锈钢三通球阀具有以下优点:
  1. 流体阻力小,其阻力系数与同长度的管段相等。
  2. 结构简单、体积小、重量轻。
  3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。
  4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。
  5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。
  6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。
  7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

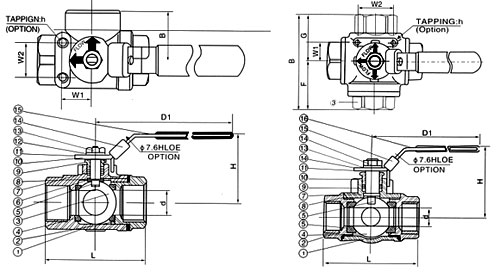

二、Q14F不锈钢三通球阀主要零件材料:

序号

零件名称

材质

1

阀体

不锈钢CF8M/CF8

2

阀盖

不锈钢CF8M/CF8

3

不锈钢CF8M/CF8

4

球垫

聚四氟乙烯PTFE

5

阀杆

不锈钢CF8M/CF8

6

填料

聚四氟乙烯PTFE

7

中口

聚四氟乙烯PTFE

8

大薄片

聚四氟乙烯PTFE

9

压盖螺母

不锈钢CF8M/CF8

10

手柄

不锈钢CF8M/CF8

11

流向指示牌

ALUMINUM

12

华司

不锈钢CF8

13

螺帽

不锈钢CF8

14

锁定装置

不锈钢CF8

15

皮套

塑料

16

盲盖

不锈钢CF8M/CF8

三、不锈钢三通球阀L型主要尺寸、单位mm:

SIZE

d

L

H

D1

B

W1

W2

h

重量WT(g)

1/2″

12.7

64

53

97

32.0

22.4

35.0

10-24UNC

530

3/4″

16.0

76

63

126

38.0

22.4

35.0

10-24UNC

700

1″

20.0

87

66

126

43.5

22.4

35.0

10-24UNC

980

11/4″

25.0

96

81

145

48.0

22.4

35.0

10-24UNC

1950

11/2″

32.0

114

83

145

57.0

25.4

38.1

1/4-20UNC

2950

2″

38.1

142

96

204

71.0

25.4

38.1

1/4-20UNC

4450

四、三通不锈钢球阀T型主要尺寸、单位mm:

SIZE

d

L

H

D1

B

F

G

W1

W2

h

重量WT(g)

1/2″

12.7

75

59

126

71.0

335

375

22.4

35.0

10-24UNC

550

3/4″

16

85

64

126

81.5

390

425

22.4

35.0

10-24UNC

725

1″

20

100

80

145

102.0

505

515

22.4

35.0

10-24UNC

1000

11/4″

25

115

90

145

108.5

510

575

25.4

38.1

10-24UNC

2000

11/2″

32

125

96

204

121.0

580

630

25.4

38.1

1/4-20UNC

3000

2″

38.1

148

106

204

138.5

655

730

25.4

38.1

1/4-20UNC

4650

订货须知:
一、①三通不锈钢球阀产品名称与型号②三通不锈钢球阀口径③三通不锈钢球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的三通不锈钢球阀型号,请按三通不锈钢球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
