Q11N高压锻打小型球阀

一、产品[Q11N高压锻打小型球阀]的详细资料:

产品名称:高压锻打小型球阀

产品特点:应用规范公称压力:10-32MPa 适用温度范围:-20~150℃ 适用介质:水、油、气及某些腐蚀性液体。螺纹类型:G·NPT BSPT.BSP.DIN259/2999 高压锻打小型球阀,高压锻打球阀,小型球阀。

二、Q11N高压锻打小型球阀主要零件材料:

零件名称

阀体

球体

阀杆

密封圈

Q11N-100C
Q11N-160C
Q11N-320C

35/45

1Cr18

1Cr18Ni9Ti

尼龙

Q11N-100P
Q11N-160P
Q11N-320P

304/1Cr18Ni9Ti

304/1Cr18Ni9Ti

Q11N-100R
Q11N-160R
Q11N-320R

316/Cr18Ni12Mo2Ti

316/1Cr18Ni9Ti

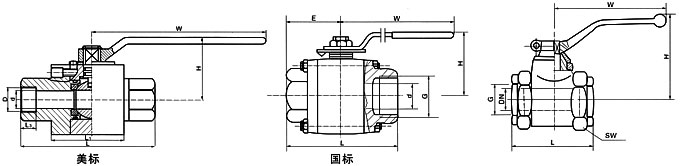

三、Q11N高压锻打小型球阀美标主要尺寸:

口径

d

L

L1

H

W

D

L3

流量

总长

中段瓣总长

中心高度

手柄长度

半插口

有效长度

NPT3/8″

10

100

60

62

150

1780

10

NPT1/2″

14

100

60

65

150

21.85

10

NPT3/4″

19

140

80

74

180

27.30

13

NPT1″

24

140

80

80

180

34.05

13

NPT11/4″

31

160

90

95

255

42.80

13

NPT11/2″

39

180

100

98

255

48.80

13

NPT2″

48

200

110

108

255

61.35

16

NPT21/2″

63

- - - -

74.20

16

NPT3″

78

- - - -

90.15

16

NPT4″

98

- - - -

115.80

19

采用:ASME、B16.11-1991标准。

四、Q11N高压锻打小型球阀国标主要尺寸:

公称通径DN(mm)

Q11N-100/160、Q11N-100/160P

Q11N-320、Q11N-320P

管螺纹

尺寸(mm)

管螺纹

尺寸(mm)

d

L

H

W

E

H

W

SW

L

5

1/4

11

70

43

108

42.5

-

-

-

-

70

10

3/8

11

70

43

108

42.5

-

-

-

-

-

15

1/2

11

85

43

108

42.5

1/2

68

130

41

85

20

3/4

14

95

45.5

146

47.5

3/4

77

180

46

95

25

1

21

105

59.5

146

52.5

1

82

180

55

105

32

11/4

25

120

64.5

146

60

11/4

115

300

70

120

40

11/2

32

130

76

254

65

11/2

120

300

80

130

50

2

38

150

81

254

75

2

130

300

100

150

订货须知:

一、①高压锻打小型球阀产品名称与型号②高压锻打小型球阀口径③高压锻打小型球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的高压锻打小型球阀型号,请按高压锻打小型球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的凯斯特阀门专家为您审核把关。
