QJ47Y轨道球阀

一、产品[QJ47Y轨道球阀]的详细资料:

产品名称:QJ47Y轨道球阀

产品特点:轨道球阀价格,轨道球阀厂家,轨道球阀报价。

工作原理

①当阀门处于全开位置时,顺时针转动手轮,在阀杆螺母与止推轴承配合下,阀杆开始下降并带动球体开始旋转。
⑧继续转动手轮,当阀杆升到极限位置时,此时球也已随阀杆倒转了90°阀门已处于全开位置。
②连续转动手轮,阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用,带动球体随阀杆不停的按顺时针方向转动。
⑦当阀门将要开启时,阀杆上的精密螺旋曲线槽轨道与嵌于其内的导向销相互作用带动球体在与阀座密封面完全无摩擦的情况下不停的按逆时针方向转动。
③当阀门将要关闭时,阀杆带动球体在与阀座密封面完全无摩擦的情况下旋转了90°。
⑥连续转动手轮、阀杆会在向上升的同时带动球体倾离阀座。
④继续转动手轮,再次下降的阀杆会机械地压球体,使球体与阀座紧密接触,从而达到密封效果。
⑤当阀门处于全关位置时逆时针转动手轮。在阀杆螺母与止推轴承配合下,阀杆开始升,并带动球体开始旋转。

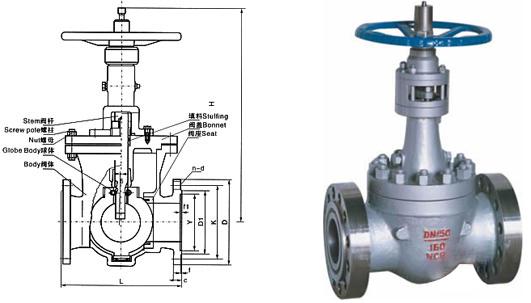

二、QJ47Y轨道球阀主要零件名称及材质:

主要型号

零件名称

材质

F
QJ41Y
H

F
QJ47Y
H

阀体、阀盖

WCB

ZG1Cr15Mo

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球体

2Cr13

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

阀杆

密封圈

硬质合金、合金钢

导向销

2Cr13 40CrMn

阀杆螺母

铸铁黄铜

螺栓

3.5

1Cr18Ni9Ti

螺母

35   45

填料

柔性石墨球PTFE

垫片

柔性石墨复合垫 柔性石墨缠绕垫

手轮

可锻铸铁

三、QJ47Y轨道球阀技术规范:

设计依据

GB

API

结构长度

JB/T 7745 GB/T12221

ANSI B16.10

连接法兰

GB/T 9113 JB/79 HG20592

ANSI B16.5

对焊端

GB/T 12224

MSS SP 44 ANSI B16.25

试验和检验

JB/T  9092

SPI  598

四、QJ47Y轨道球阀产品性能规范:

压力等级

试验压力(MPa)

适用环境

壳体试验

密封试验

1.6

2.4

1.76

易燃、易爆、易挥发、易聚合及剧毒场合。

2.5

3.75

2.75

4.0

6.0

4.4

6.4

9.6

7.04

Class150

2.94

2.2

Class300

7.5

5.5

Class600

16.0

11.0

适用温度

-190-≤550℃

适用介质

水、油、天然气及各种软性介质与悬浮液等

驱动方式

气动、手动、电动

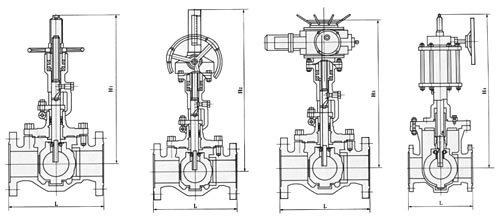

五、QJ47Y轨道球阀主要连接尺寸表:(国标)

公称通径DN(mm)
标准值
参考值
L
D
D1
D2
b
f
Z-φd
H
D0
PM1.6(MPA)/PN2.5(MPa)
25
216
115
85
65
14/16
2
4-φ14
343
200
32
216
140
100
78
16/18
2
4-φ18
360
200
40
216
150
110
85
16/18
3
4-φ18
378
200
50
216
165
125
100
16/20
3
4-φ18
380
200
65
290
185
145
120
18/22
3
4-φ18/8-φ18
390
300
80
310
200
160
135
20/22
3
8-φ18
400
300
100
350
220/230
180/190
155/160
20/24
3
8-φ18/8-φ23
508
300
150
480
285/300
240/250
210/218
24/30
3
8-φ23/8-φ26
690
400
200
600
340/360
295/310
265/278
26/34
3
12-φ23/12-φ26
780
500
250
730
405/425
355/370
320/332
30/36
3
12-φ26/12-φ30
990
600
300
850
460/485
410/430
375/390
30/40
4
12-φ26/16-φ30
1180
600
350
980
520-555
470/490
435/448
34/44
4
16-φ26/16-φ34
1250
650
400
1100
580/620
525/550
485/505
36/48
4
16-φ30/16-φ36
1560
650
450
1200
640/670
585/600
545/555
40/50
4
20-φ30/20-φ36
1630
700
500
1250
715/730
650/660
608/610
44/52
4
20-φ34/20-φ36
1700
700
600
1450
840/845
770
718
48/56
5
20-φ36/24-φ41
1880
800
700
1650
910/960
840/875
788/815
50/60
5
24-φ36/24-φ42
2100
800
800
1850
1025/1085
950/990
898/930
52/64
5
24-φ41/24-φ48
2210
800
900
2050
1125/1185
1050/1090
988/1025
54/66
5
28-φ41/28-φ48
2320
800
1000
2250
1255/1320
1170/1210
1110/1140
56/68
5
28-φ42/28-φ58
2430
800

·主要连接尺寸(国标)

公称通径DN(mm)
标准值
参考值
L
D
D1
D2
D6
b
f
f1
Z-φd
H
D0
PM4.0(MPa)
25
216
115
85
65
58
16
2
4
4-φ14
343
200
32
216
140
100
78
66
18
2
4
4-φ18
360
200
40
216
150
110
85
76
18
3
4
4-φ18
378
200
50
216
165
125
100
88
20
3
4
4-φ18
380
200
65
290
185
145
120
110
22
3
4
8-φ18
390
300
80
310
200
160
135
121
22
3
4
8-φ18
400
300
100
350
235
190
160
150
24
3
4.5
8-φ23
508
300
150
480
300
250
218
204
30
3
4.5
8-φ26
690
400
200
600
375
320
282
260
38
3
4.5
12-φ30
780
500
250
730
450
385
345
313
42
3
4.5
12-φ34
990
600
300
850
515
450
408
364
46
4
4.5
16-φ34
1180
600
350
980
580
510
465
422
52
4
5
16-φ36
1250
650
400
1100
660
585
535
474
58
4
5
16-φ41
1560
650
450
1200
685
610
560
524
60
4
5
20-φ41
1630
700
500
1250
755
670
612
576
62
4
5
20-φ42
1700
700
600
1450
890
795
730
676
62
5
5
20-φ48
1880
800
700
1650
990
900
835
778
68
5
5
24-φ48
2100
800
800
1850
1140
1030
960
883
76
5
5
24-φ58
2210
800

主要连接尺寸(国标)

公称通径DN(mm)
标准值
参考值
L
D
D1
D2
D6
b
f
f1
Z-φd
H
D0
PM6.3(MPa)
25
216
140
100
78
58
22
2
4
4-φ18
343
200
32
216
155
110
82
66
24
2
4
4-φ23
360
200
40
216
170
125
95
76
24
3
4
4-φ23
378
200
50
216
180
135
105
88
26
3
4
4-φ23
380
200
65
290
205
160
130
110
28
3
4
8-φ23
390
300
80
310
215
170
140
121
30
3
4
8-φ23
400
300
100
350
250
200
168
150
32
3
4.5
8-φ26
508
300
150
480
345
280
240
204
38
3
4.5
8-φ30
690
400
200
600
405
345
300
260
44
3
4.5
12-φ36
780
500
250
730
470
400
352
287
48
3
4.5
12-φ36
990
600
300
850
530
460
412
364
54
4
4.5
16-φ36
1180
600
350
980
600
525
475
422
60
4
5
16-φ41
1250
650
400
1100
670
585
525
474
66
4
5
16-φ42
1560
650
500
1250
800
705
640
576
70
4
5
20-φ48
1700
700
600
1450
930
820
750
676
76
5
6
20-φ58
1880
800

PM10.0(MPa)
25
230
140
100
78
58
24
2
4
4-φ18
387
200
32
230
155
110
82
66
24
2
4
4-φ23
410
200
40
260
170
125
95
76
26
3
4
4-φ23
430
250
50
300
195
145
112
88
28
3
4
4-φ26
478
250
65
340
220
170
138
110
32
3
4
8-φ26
520
300
80
380
230
180
148
121
34
3
4
8-φ26
559
300
100
430
265
210
172
150
38
3
4.5
8-φ26
575
400
150
550
355
290
250
204
46
3
4.5
12-φ34
870
500
200
65
430
360
312
260
54
3
4.5
12-φ36
1202
600
250
775
505
430
382
287
60
3
4.5
12-φ41
1326
600
300
900
585
500
442
364
70
4
4.5
16-φ42
1508
600
350
1025
655
560
498
422
76
4
5
16-φ48
1700
600
400
1150
715
620
558
474
80
4
5
16-φ48
1902
600
PM16.0(MPa)
25
230
140
100
72
58
28
2
4
4-φ23
387
200
32
230
165
115
85
66
30
2
4
4-φ25
410
200
40
260
175
125
92
76
32
3
4
4-φ27
430
250
50
300
215
165
132
88
36
3
4
8-φ25
478
250
65
340
245
190
152
110
44
3
4
8-φ30
520
300
80
380
260
205
168
121
46
3
4
8-φ30
559
300
100
430
300
240
200
150
48
3
4.5
8-φ34
575
400
150
550
390
318
270
204
66
3
4.5
12-φ41
870
500
200
65
480
400
345
260
78
3
4.5
12-φ48
1202
600
250
775
580
485
425
287
88
3
4.5
12-φ54
1326
600
300
900
665
570
510
364
100
4
4.5
16-φ54
1508
600


压力级

主要尺寸

公称通径

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

PN1.6MPa

L

100

180

200

230

290

310

350

480

480

600

730

850

980

1100

1200

1250

H

24

260

307

360

410

483

512

581

581

617

672

723

758

791

828

870

9.5

16

19

28

30

41

55

115

115

215

270

385

502

876

980

1240

PN2.5MPa

L

160

180

200

230

290

310

350

480

480

600

730

850

980

1100

1200

1250

H

260

280

320

260

430

490

525

604

604

642

695

742

781

815

864

905

9.5

16

19

28

30

45

59

121

121

230

289

402

540

913

1120

1280

PN4.0MPa

L

160

180

200

230

290

310

350

480

480

600

730

850

980

1100

1200

1250

H

260

280

320

360

436

492

527

649

649

701

750

750

790

832

875

910

10

17

20

25

32

45

59

115

115

2130

295

402

540

913

1124

348

PN6.4MPa

L

160

180

200

230

290

310

350

480

480

600

730

850

980

1100

-

-

H

280

300

329

365

450

509

541

725

725

781

790

806

821

858

-

-

10

17

20

25

32

52

68

106

168

281

355

498

689

1134

-

-

150Lb

L

127

140

165

178

190

203

229

356

394

457

533

910

686

762

964

914

300Lb

L

165

178

190

216

214

283

305

381

403

502

568

648

762

838

914

991

600Lb

L

216

229

241

292

330

356

432

508

559

660

787

838

889

991

1092

1194
